アム386

アム386
	132ピンPQFPのAMD 80386DX-40をオンボードでハンダ付け
一般情報
発売	1991
販売元	アム
デザイン：	アム
共通メーカー	アム;
製品コード	23936
パフォーマンス
最大CPU クロックレート	20MHz～40MHz
FSB速度	20MHz～40MHz
キャッシュ
L1キャッシュ	マザーボードに依存
L2キャッシュ	なし
アーキテクチャと分類
応用	デスクトップ、組み込み (DE モデル)
テクノロジーノード	1.5μm～0.8μm
マイクロアーキテクチャ	80386
命令セット	x86 ( IA-32 )
物理的仕様
コア	1;
パッケージ	DX バリアント: ; 132 ピンPGA; 132ピンPQFP; SX バリアント: ; 88 ピン PGA; 100ピンPQFP; DE バリアント: ; 132 ピンPGA; 132 ピン PQFP;
歴史
前任者	アム286
後継	アム486

Am386 CPUは、1991年3月にAMDがリリースしたIntel 80386設計の100%互換クローンである。このCPUは数百万個を販売し、AMDをx86 CPU（当時は8086ファミリーと呼ばれていた）の単なるセカンドソースではなく、Intelの正当な競争相手として位置付けた。^[1]

歴史とデザイン

AM386 CPUは1991年以前にも発売される予定だったが、インテルは法廷で争っていた。^[2]インテルがAm386の存在を知ったのは、両社が同じ名前の従業員を雇い、偶然同じホテルに宿泊した際に、そのホテルが誤ってAMD宛の荷物をインテルの従業員に転送したためだった。^{[3] AMDは以前、インテルの}Intel 8086、Intel 80186、Intel 80286設計の二次製造元であり、1982年に締結された契約に関するAMDの解釈では、これらの製品のすべての派生製品が契約の対象となっていた。しかし、インテルは、契約は80286とそれ以前のプロセッサのみを対象としていると主張し、1987年にAMDに80386 CPUの製造権を禁じました。法廷で数年を過ごしたあと、AMDは最終的にこの訴訟に勝利し、1991年3月にAm386の販売権を獲得しました。^{[4]これにより、}80386互換の32ビットCPU市場での競争の道が開かれ、PCの所有コストが下がりました。^[1]

1989年にIntelの386 CPUが33MHzで最高速度に達したのに対し、AMDは386DXと386SXの両方で40MHz版を発売し、アーキテクチャの寿命を延ばした。その後2年間、AMD 386DX-40は、実際の486よりもはるかに低価格で80486に近い性能を提供したため、PCクローンの小規模メーカーや予算重視のコンピュータ愛好家の間で人気を博した。 ^{[5]一般的に、386DX-40は、オンチップ}CPUキャッシュと組み合わせたよりタイトなパイプライン（内部処理の重複が多い）により、命令あたりのクロックサイクル数が少ないため、25MHzの486とほぼ同等の性能を発揮する。しかし、32ビットの40MHzデータバスにより、386DX-40のメモリとI/O性能は比較的良好であった。^[6]

Am386DX-25
Am386DE-33はAm386DX-33の組み込みバージョンです。
PGA Am386DX-40
132 ピン PGA アダプタ上の PQFP Am386DX-40
AMD Am386DEブロック図 DX CPUのようなページングユニットはありません

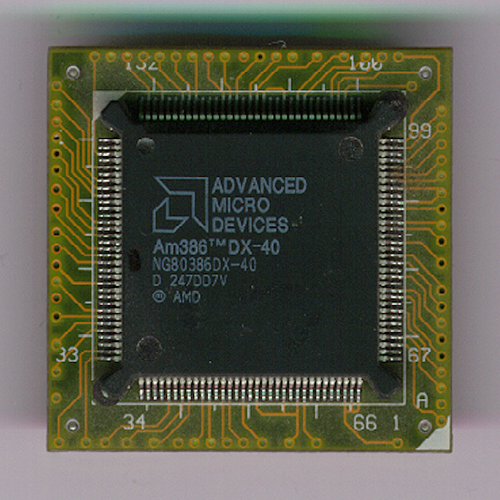

PGA アダプタに取り付けられた AMD Am386™DX-40 のスキャン。

Am386DXデータ

32ビットデータバス、BS16入力を使用して32ビットバスまたは16ビットバスのいずれかを選択できます。
32 ビット物理アドレス空間、4 G バイト物理メモリアドレス空間
4バイト単位でコードを取得します
1991年3月にリリース

Am386DEデータ

32ビットデータバス、BS16入力を使用して32ビットバスまたは16ビットバスのいずれかを選択できます。
32 ビット物理アドレス空間、4 G バイト物理メモリアドレス空間
4バイト単位でコードを取得します
ページングユニットなし

AM386SX

1991年、AMDは386SXプロセッサの高度なバージョンも発表した。これもIntelチップのセカンドソース製品ではなく、リバースエンジニアリングされたピン互換バージョンだった。実際、これはIntelのセカンドソース以外でx86市場に参入したAMDの最初の製品だった。^[7] AMD 386SXプロセッサは発表当時、より高いクロック速度で利用でき、それでもIntel 386SXよりも安価だった。0.8μmテクノロジで製造され、スタティックコアを使用しているため、クロック速度を0MHzまで下げることができ、消費電力はわずか数mWだった。消費電力はIntelの設計よりも最大35%低く、386SLよりもさらに低く、AMD 386SXはデスクトップとモバイルコンピュータの両方に最適なチップとなった。SXLバージョンは高度な電源管理機能を備え、消費電力はさらに少なかった。^[7]

Am386SX-25
Am386SX-33
Am386SX-40

Am386SXデータ

16 ビットデータバス、バスサイズオプションなし
24 ビットの物理アドレス空間、16 MB の物理メモリアドレス空間
プリフェッチユニットは 2 バイトを 1 つのユニットとして読み取ります ( 80286と同様)。

80387 コプロセッサ

Am386 の浮動小数点演算性能は、 80387DXまたは80387SX コプロセッサを追加することで向上できますが、それでも486DX のオンチップFPUの性能には及びません。このため、Am386DX は、浮動小数点演算を多用する科学アプリケーションやCADには最適な選択肢とは言えませんでした。しかし、1990 年代初頭にはどちらもニッチ市場であり、このチップは最初はミッドレンジの競合製品として、その後は低価格のチップとして、よく売れました。古い 386 CPU を使用したマザーボードはメモリ拡張の可能性が限られていることが多く、 Windows 95のメモリ要件を満たすのに苦労しましたが、Am386 を使用したボードは 1990 年代半ばまで販売され、最終的にはMS-DOSまたはWindows 3.1xアプリケーションの実行のみに関心のあるユーザー向けの低価格のマザーボードとして販売されました。 Am386 とその後継となる低消費電力プロセッサも、PCプロセッサとしての寿命よりもはるかに長い期間、組み込みシステムで人気の選択肢でした。

IIT 387SX-25 コプロセッサ

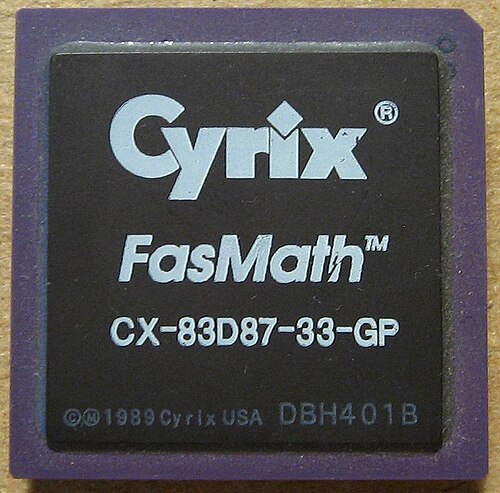

Cyrix FasMath 387DX-33 コプロセッサ
ULSI 387SX-40 コプロセッサ
