AVR32

AVR32
デザイナー	アトメル
ビット	32ビット
バージョン	改訂2
デザイン	RISC
エンコーディング	変数
エンディアン	大きい
拡張機能	Java仮想マシン
レジスター
	15

AVR32は、 Atmelが製造した32 ビット RISCマイクロコントローラアーキテクチャです。このマイクロコントローラアーキテクチャは、ノルウェー科学技術大学で教育を受けた少数の人々によって設計されました。その中には、Atmel のノルウェー設計センターの主任設計者 Øyvind Strøm と CPU 設計者 Erik Renno が含まれています。

ほとんどの命令は 1 サイクルで実行されます。乗算累算ユニットは、32 ビット × 16 ビット + 48 ビットの算術演算を 2 サイクル (結果レイテンシ) で実行でき、1 サイクルにつき 1 回発行されます。

両方ともノルウェーのトロンハイムにある Atmel で設計されたにもかかわらず、 8 ビットAVR マイクロコントローラファミリとは似ていません。一部のデバッグツールは似ています。

Linuxカーネル4.12以降ではAVR32のサポートは廃止されました。 ^{[1] Atmelは}ARMアーキテクチャのMバリアントに主に切り替えました。

建築

AVR32には少なくともAVR32AとAVR32Bの2つのマイクロアーキテクチャがあります。これらは命令セットアーキテクチャ、レジスタ構成、命令とデータのキャッシュの使用が異なります。^[2]

AVR32A CPUコアは、安価なアプリケーション向けです。割り込み時のレジスタファイル、ステータス、戻りアドレスをシャドウイングするための専用ハードウェアレジスタは提供されません。これにより、割り込み処理が遅くなる代わりに、チップ領域が節約されます。

AVR32B CPUコアは高速割り込み用に設計されており、割り込み、例外、スーパーバイザ呼び出しの値を保持するための専用レジスタを備えています。AVR32BコアはハードウェアでJava仮想マシンもサポートしています。^[3]

AVR32 命令セットには、たとえば一部の ARM に類似した16 ビット(コンパクト) および 32 ビット (拡張) 命令があり、古い ARMv5 や ARMv6 やMIPS32にはないいくつかの特殊な命令があります。AVR32 ISA および設計プラットフォームについては、いくつかの米国特許が申請されています。

AVR 8 ビットマイクロコントローラアーキテクチャと同様に、AVR32 は高いコード密度(少ない命令で多くの機能を詰め込む) と少ないクロックサイクルでの高速命令を実現するように設計されました。Atmel は、独立ベンチマークコンソーシアムEEMBC を使用して、さまざまなコンパイラでアーキテクチャをベンチマークし、ARMv5 16 ビット ( Thumb ) コードと ARMv5 32 ビット ( ARM ) コードの両方を、コードサイズで最大 50%、パフォーマンスで 3 倍も上回りました。^{[引用が必要]}

Atmel によれば、「picoPower」AVR32 AT32UC3L はアクティブモードで 0.48 mW/MHz 未満しか消費せず、当時は他のどの32 ビットCPUよりも消費電力が少ないと主張していた。 ^[4]その後、2015 年 3 月には、独自の命令セットではなく ARM HoldingsのARM アーキテクチャを使用した新しいCortex-M0+ベースのマイクロコントローラが「これまでの超低消費電力性能の障壁をすべて打ち破った」と主張している。^[5]

実装

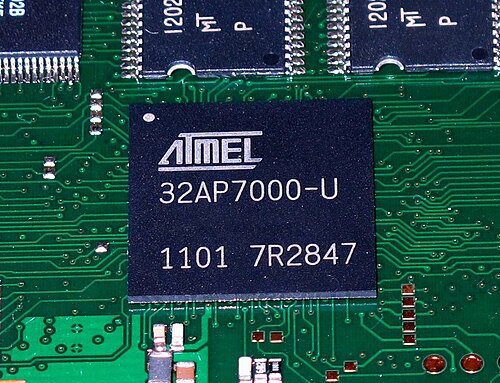

AVR32アーキテクチャは、アトメルの自社製品にのみ使用されていました。2006年に、アトメルはAVR32Aを発表しました。これは、7ステージパイプラインのキャッシュベースの設計プラットフォームであるAVR32 AP7コアです。^[3]この「AP7000」はAVR32Bアーキテクチャを実装し、 Javaハードウェアアクセラレーションに加えて、 RISC命令セットに対するハードウェアFPU、SIMD（単一命令複数データ）DSP（デジタル信号処理）命令をサポートしています。メモリ管理ユニット（MMU）を含み、Linuxなどのオペレーティングシステムをサポートしています。2009年初頭、噂されていたAP7200後継プロセッサは保留され、リソースが他のチップに投入されました。

2007年、アトメルは2番目のAVR32、AVR32 UC3コアを発売しました。これはマイクロコントローラ用に設計されており、オンチップフラッシュメモリをプログラムストレージに使用し、MMU（メモリ管理ユニット）なしで動作します。AVR32 UC3コアは、オンチップフラッシュメモリからの命令フェッチを最適化するように特別に設計された3段パイプラインのハーバードアーキテクチャを使用しています。^[6] AVR32 UC3コアはAVR32Aアーキテクチャを実装しています。AP7兄弟と同じ命令セットアーキテクチャ（ISA）を共有していますが、オプションのSIMD命令やJavaサポートを含まない点で異なります。FPU命令セットはオプションであり、UC3マイクロコントローラの最初のファミリには実装されていませんでした。AVR32Bと220を超える命令を共有しています。ISAは、オンチップ周辺機器と汎用I/Oを制御するためのアトミックビット操作と固定小数点DSP演算を特徴としています。

どちらの実装も、 AT91SAM ARM ベースのプラットフォームで初めて登場した、互換性のある周辺コントローラおよびバスのセットと組み合わせることができます。高速 USB 周辺コントローラやスタンドアロン DMA コントローラなど、AP7000 で初めて登場した一部の周辺機器は、後に更新された ARM9 プラットフォームで登場し、その後 ARM Cortex-M3 ベースの製品でも登場しました。

両方の AVR32 コアには、JTAGで構築されたNexusクラス 2+ ベースのオンチップデバッグフレームワークが含まれています。

2010年11月10日にドイツのミュンヘンで開催されたエレクトロニカ2010で発表されたUC3 Cコアは、UC3ファミリーで初めてFPUサポートを実装したコアでした。^[7]

デバイス

AP7コア

2012年4月10日、アトメルは2013年4月4日をもってAP7コアデバイスのサポートを終了すると発表しました。^[8]

AT32AP7000
AT32AP7001
AT32AP7002

UC3コア

デバイス名が *AU で終わる場合、これはオーディオバージョンであり、Atmel ライセンスのオーディオファームウェア IP の実行が可能になります。

デバイス名が *S で終わる場合、AES 暗号化モジュールが含まれます。

A0/A1 シリーズ – デバイスは66 MHz (1 フラッシュ待機状態) で91 Dhrystone MIPS (DMIPS) を実現し、3.3 V で 66 MHz で 40 mA を消費します。

AT32UC3A0128
AT32UC3A0128AU
AT32UC3A0256
AT32UC3A0256AU
AT32UC3A0512
AT32UC3A0512AU
AT32UC3A1128
AT32UC3A1256AU
AT32UC3A1512
AT32UC3A1512AU

A3/A4 シリーズ – デバイスは 66 MHz で 91 Dhrystone MIPS (DMIPS) を実現し、3.3 V で 66 MHz 時に 40 mA を消費します。

AT32UC3A364
AT32UC3A364S
AT32UC3A3128
AT32UC3A3128S
AT32UC3A3256
AT32UC3A3256AU
AT32UC3A3256S
AT32UC3A464
AT32UC3A464S
AT32UC3A4128
AT32UC3A4128S
AT32UCA4256
AT32UC3A4256S

B シリーズ – 60 MHz で 72 Dhrystone MIPS (DMIPS) を実現し、3.3V で 66 MHz 時に 23 mA を消費します。

AT32UC3B064
AT32UC3B0128
AT32UC3B0128AU
AT32UC3B0256
AT32UC3B0512
AT32UC3B0512AU
AT32UC3B164
AT32UC3B1128
AT32UC3B1256
AT32UC3B1512

C シリーズ – デバイスは 66 MHz で 91 Dhrystone MIPS (DMIPS) を実現し、3.3 V で 66 MHz 時に 40 mA を消費します。

AT32UC3C064C
AT32UC3C0128C
AT32UC3C0256C
AT32UC3C0512C
AT32UC3C0512CAU
AT32UC3C164C
AT32UC3C1128C
AT32UC3C1256C
AT32UC3C1512C
AT32UC3C264C
AT32UC3C2128C
AT32UC3C2256C
AT32UC3C2512C

D シリーズ – 低電力の UC3Dには、周辺機器がデバイスをスリープモードから起動できるようにするSleepWalkingテクノロジーが組み込まれています。

ATUC64D3
ATUC128D3
ATUC64D4
ATUC128D4

L シリーズ – 50 MHz で 64 Dhrystone MIPS (DMIPS) を実現し、1.8 V で 50 MHz 時に 15 mA を消費します。

AT32UC3L016
AT32UC3L032
AT32UC3L064
AT32UC3L0128
AT32UC3L0256
ATUC64L3U
ATUC128L3U
ATUC256L3U
ATUC64L4U
ATUC128L4U
ATUC256L4U

ボード

AT32AP7000開発環境（STK1000）
AT32AP7000 ネットワークゲートウェイキット (NGW100)
FPGA、ビデオデコーダ、Power over Ethernet を搭載した AT32AP7000 ボード (Hammerhead)
AT32AP7000 Indefia 組み込み Linux ボード (ZigBee 対応)
すべてのAT32UC3シリーズ汎用評価プラットフォーム（STK600）
AT32UC3A0/1 シリーズ評価キット (EVK1100)
AT32UC3A0/1 シリーズオーディオ評価キット (EVK1105)
AT32UC3A3 シリーズ評価キット (EVK1104)
AT32UC3B シリーズ評価キット (EVK1101)
AT32UC3B ブレッドボードモジュール (銅)
AT32UC3A1 ブレークアウト/小型開発ボード (Aery32)
