ATtinyマイクロコントローラの比較表

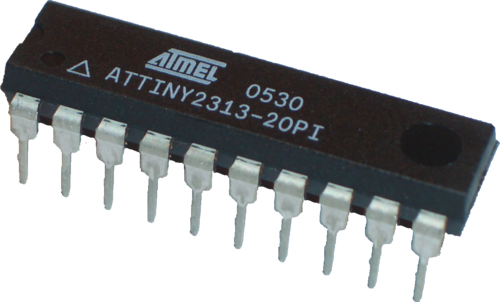

ATtiny （ TinyAVRとも呼ばれる）は、人気の8ビットAVRマイクロコントローラのサブファミリーであり、通常、他のAVRシリーズチップよりも機能、I/Oピン、メモリが少ない。このファミリーの最初のメンバーは、1999年にAtmel （後に2016年にMicrochip Technologyに買収）によってリリースされた。^{[ 1 ]}

ATtinyマイクロコントローラは、USB周辺機器、DMAコントローラ、暗号化エンジン、外部メモリバスなど、一般的な機能を意図的に排除しています。

以下の表は、ATtinyマイクロコントローラの一般的な機能をまとめたもので、比較しやすいように作成されています。この表は、すべての機能を網羅したものではありません。

注記

ウォッチドッグタイマー（WDT、または単にウォッチドッグ）は、コンピュータの誤動作を検出して復旧するために使用される電子式またはソフトウェア式のタイマーです。これは、コンピュータの正常な動作タイマー（COPタイマー）とも呼ばれます。ウォッチドッグタイマーは、一時的なハードウェア障害の自動修正を容易にし、誤動作または悪意のあるソフトウェアがシステム動作を妨害するのを防ぐために、コンピュータで広く使用されています。

通常動作時、コンピュータはウォッチドッグタイマーがタイムアウトしないように定期的に再起動します。ハードウェア障害やプログラムエラーにより、コンピュータがウォッチドッグタイマーを再起動できない場合、タイマーがタイムアウトし、タイムアウト信号が生成されます。このタイムアウト信号は、是正措置を開始するために使用されます。是正措置には通常、コンピュータおよび関連ハードウェアを安全な状態にし、コンピュータを再起動することが含まれます。

マイクロコントローラには、多くの場合、オンチップのウォッチドッグが内蔵されています。他のコンピュータでは、ウォッチドッグはCPUに直接接続された近くのチップに搭載されている場合もあれば、コンピュータの筐体内の外部拡張カードに搭載されている場合もあります。

• パッケージ列 - ハイフンの後の数字は、パッケージのピン数です。この表のDIPパッケージは、行間が0.3インチ（7.62 mm）です。SO wwwは、ケース幅が1000分の1インチで「www」であるSOICパッケージを意味します。パッケージの種類によっては複数の名称で知られているものもありますが、パッケージを比較しやすくするために共通名称が選ばれています。
• UART/I²C/SPI 列 -緑色のセルは専用周辺機器、黄色のセルは設定ビットによって選択される多機能周辺機器を意味します。ほとんどの USART 周辺機器は UART または SPI のいずれかを最低限選択できますが、 LIN、IrDA、RS-485などの追加の選択肢をサポートするものもあります。
• タイマーの列 - より新しいファミリではタイマーの幅が広くなり、2 つの 16 ビットタイマーを連結して 32 ビットのキャプチャを実行できる場合があります。RTT は 32.768KHz クロックで駆動される 16 ビットのリアルタイムタイマーですが、Microchip はこれをリアルタイムカウンタ (RTC) と呼んでいます (リアルタイムクロックと混同されやすい)。
• ADCピン列 - ADC入力に多重化されるピンを介してアクセスできるアナログチャネルの総数。ほとんどの部品はADCを1つ搭載していますが、2つ搭載しているものもあります。
• Pgm/Dbg 列 - フラッシュのプログラミングおよびデバッグ プロトコル: HVPPは High Voltage Parallel Programming 12V プロトコル、HVSPは High Voltage Serial Programming 12V プロトコル、ISP はIn-System Programmableプロトコルで、SPI を使用して内部フラッシュをプログラムします。TPIはTiny Programming Interface です。dWはdebugWIREプロトコルです。UPDIはUnified Program and Debug Interface プロトコル (最新) です。^{[ 78 ]}

略語

• TWI：アトメル社のマイクロコントローラの多くは、2線式バスとのインターフェースをサポートする機能を内蔵しており、これをTwo-Wire Interface（2線式インターフェース）と呼びます。これは基本的にフィリップス社のI²Cインターフェースと同じものですが、商標上の問題からアトメル社のドキュメントではI²Cという用語は使用されていません。
• USI: ユニバーサルシリアルインターフェース（ USBと混同しないように）。USI は多目的ハードウェア通信モジュールです。適切なソフトウェアサポートがあれば、SPI ^{[ 79 ]} 、I²C ^{[ 80 ] [ 81 ]}、またはUART ^{[ 82 ]}インターフェースを実装するために使用できます。USART 周辺機器は、USI 周辺機器よりも多くの機能を備えています。

以下の表は、各ATtinyマイクロコントローラを、各データシートの初回発行日順に並べたものです。

マイクロチップ・テクノロジー社が販売するATtiny開発ボードは以下のとおりです。

• ATtiny104 Xplained Nano ^{[ 83 ]}
• ATtiny416 Xplained Nano ^{[ 84 ]}
• ATtiny817 AVR Parrot ^{[ 85 ]}
• ATtiny817 Xplained Mini ^{[ 86 ]}
• ATtiny817 Xplained Pro ^{[ 87 ]}
• ATtiny3217 Xplained Pro ^{[ 88 ]}
