 RCA AN/FPS-4 レーダー | |
| 原産国 | アメリカ合衆国 |
|---|---|
| メーカー | ゼニス、RCA |
| 紹介された | 1948 |
| 建造数 | 450 |
| タイプ | 高度探知レーダー |
| 頻度 | Xバンド（9～9.160GHz） |
| 範囲 | 60マイル（97 km） |
| 高度 | 60,000 フィート (18,000 メートル) |
| 力 | 250 kW |
| その他の名前 | AN/TPS-10、AN/MPS-8（モバイル） |
AN /FPS-4 レーダーは、アメリカ空軍防空司令部が使用していた高度測定レーダーです。

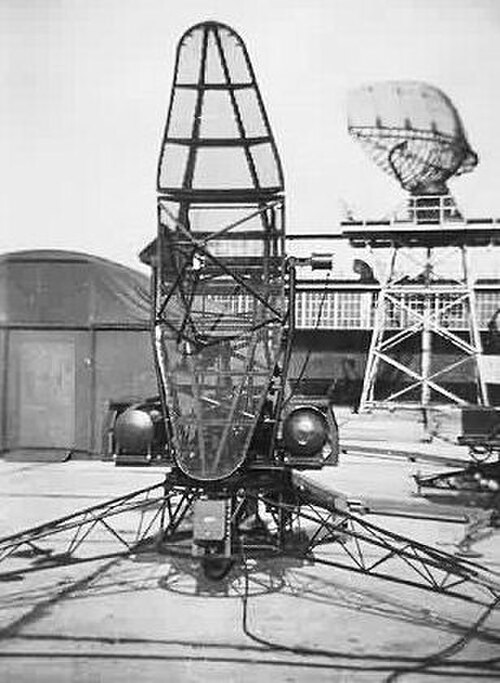

MITの放射線研究所は、第二次世界大戦の終わりごろにこのレーダーの最初のバージョンを開発し、製造しました。ゼニスは戦後に A モデルのセットを製造しました。垂直に取り付けられたアンテナは幅 3 フィート、長さ 10 フィートでした。このセットを操作するには 2 人のオペレーターが必要でした。最初のモデルは 9000 ～ 9160 MHz の周波数で動作し、爆撃機の最大信頼性範囲は 10,000 フィートで 60 マイルでした。
AN/FPS-4 と名付けられた改良版は、1948 年から Radio Corporation of America ( RCA ) によって製造されました。このバージョンとトレーラー搭載型の AN/MPS-8 バージョンのコピーが約 450 台、1948 年から 1955 年の間に製造されました。
技術仕様: (Radio Research カタログ) X バンド ハイト ファインダー レーダー タイプ: AN/TPS-10D。周波数帯域: 9230 ～ 9404 mc。電力出力および範囲: 250KW、60/120 マイル。インジケーター: RHI。マグネトロン タイプ: 6002/QK221。繰り返し率: 0.5 ～ 2 マイクロ秒 539 pps。電力入力: 115 V 400 cy AC。製造元: RCA。
RHI 12インチ CRT 範囲 0～60,000 フィート、200 マイル。入力: 115 V 400 cy AC。製造元: RCA タイプ AN/TPS-10D レーダー
レーダーシステムの分類
統合電子型式指定システム（JETDS）に基づき、すべての米軍レーダーおよび追跡システムには、固有の識別英数字の指定が割り当てられています。「AN」（陸軍と海軍の略）の文字が3文字のコードの前に付けられます。[1]
- 3 文字コードの最初の文字は、電子機器をホストするプラットフォームの種類を示します。A は航空機、F は固定式 (陸上ベース)、S は船舶搭載型、T は地上輸送可能型です。
- 2 番目の文字は機器の種類を示します。P はレーダー (パルス)、Q はソナー、R は無線です。
- 3 番目の文字はデバイスの機能または目的を示します。G は射撃管制、R は受信、S は捜索、T は送信です。
したがって、AN/FPS-4は陸海軍の「固定レーダー捜索」電子機器の4番目の設計を表しています。[2] [1]
参考文献
この記事には空軍歴史研究局の
パブリックドメイン資料が組み込まれています。
- ^ ab Avionics Department (2013)。「ミサイルおよび電子機器の指定」。電子戦およびレーダーシステムエンジニアリングハンドブック(PDF) (第4版)。カリフォルニア州ポイントマグー：海軍航空戦センター兵器部門。pp. 2–8.1。
- ^ Winkler, David F. (1997)。「レーダーシステムの分類方法」。空を探る: 米国冷戦時代の防衛レーダー計画の遺産(PDF)。バージニア州ラングレー空軍基地: 米国空軍本部航空戦闘コマンド。p. 73。LCCN 97020912 。 この記事には、パブリック ドメインであるこのソースからのテキストが組み込まれています。
