AN/FPS-6 レーダー

AN/FPS-6

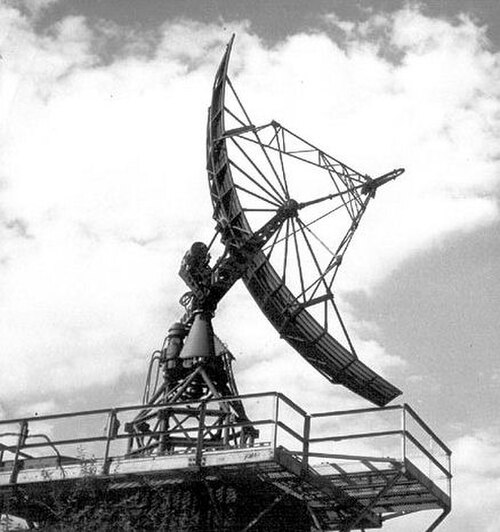

ゼネラルエレクトリック AN/FPS-6 レーダー
原産国	アメリカ合衆国
タイプ	長距離高度測定レーダー
その他の名前	AN/MPS-14（モバイル版）

AN /FPS-6レーダーは、アメリカ空軍の防空軍司令部が使用した長距離高度測定レーダーである。AN/FPS-6レーダーは1950年代後半に配備され、その後数十年間、米国の主要な高度測定レーダーとして機能した。また、イギリス空軍でもAMESタイプ80と並んで使用された。ゼネラル・エレクトリック社によって製造されたSバンドレーダーは、2700～2900MHzの周波数で作動した。1953年から1960年にかけて、約450台のAN/FPS-6と移動型AN/MPS-14が製造された。AN /FPS-90およびAN/FPS-116レーダーは、受信機の改造を除いてAN/FPS-6と同一であった。

統合電子機器型式指定システムによれば、レーダーの「AN/FPS-6」の指定は、陸海軍の捜索用固定レーダー（パルス）電子機器の6番目の設計を表しています。^{[1] [2]}

レーダーは、アンテナ グループ、送信機グループ、受信機グループ、補助グループで構成されていました。ほとんどの固定サイトにはリモート グループがあり、運用センター内からレーダーを制御できました。運用センターには、妨害防止受信機も設置されていました。これらの受信機には、タワー受信機から生のビデオが送られ、オペレーターが妨害を見抜けるように、数種類の処理済みビデオが出力されました。

補助グループは、当初は AN/OA-270 レンジ高度指示器 (RHI) で構成されていましたが、後に AN/OA-929 RHI にアップグレードされ、生のビデオまたは妨害防止ビデオを表示し、オペレーターがアンテナの方位角を位置決めできるようになりました。SAGE サイトでは、アンテナの方位角は航空部門からのコマンドによって選択され、オペレーターはアンテナをプラスまたはマイナス 10 度回転させて微調整することができました。

AN/FPS-90 レーダーは高出力モデルと指定され、QK-338A マグネトロンを使用し、ピーク出力が 4.5 MW と定格されています。これに対し、ピーク出力が 3.5 MW の QK-327A マグネトロンは高出力です。受信機ミキサーも、より広い信号ダイナミック レンジに対応できるように変更されました。メンテナンス費用と高い故障率のため、これらのレーダーはすべて 1960 年代後半までに AN/FPS-6 と同じマグネトロンに改造され、高出力ではなくなりました。受信機の変更により、レーダーは AN/FPS-90 の指定を維持しました。その他はすべて同じです。
