AN/FPS-7 レーダー

AN/FPS-7

ゼネラルエレクトリック AN/FPS-7 レーダー
原産国	アメリカ合衆国
タイプ	長距離捜索レーダー
その他の名前	AN/ECP-91 AN/FPS-107 (V1、V2)

AN /FPS-7 レーダーは、アメリカ空軍防空司令部が使用していた長距離捜索レーダーです。

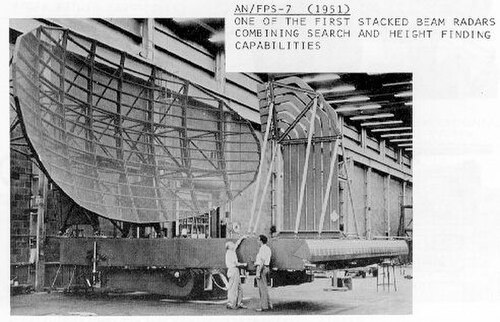

1950 年代半ば、ゼネラル エレクトリック社は、探知高度 100,000 フィート、範囲 270 マイルのレーダーを開発しました。このレーダーは、米国で初めて生産されたスタック ビーム レーダーであったという点で重要です。アンテナには、垂直に積み重ねられた複数のフィード ホーンから信号が送られ、空間内で垂直に分離された一連の水平ビームが生成されます。異なるフィードからの応答を比較することで、別の高度探知レーダーを必要とせずに高度情報を判断できます。

このレーダーは、1250～1350 MHz の L バンドで動作するように設計されており、1959 年後半から 1960 年代前半にかけて配備されました。AN/FPS-7 は、ニューヨーク、カンザス シティ、ヒューストン、スポケーン、サン アントニオなどの防空と航空管制の両方に使用されました。

1960 年代初頭、電子対抗手段 (ECM) の能力を向上させるために AN/ECP-91 と呼ばれる改良型が導入されました。約 30 台が製造されました。もう 1 つの改良型は、ウェスティングハウス社によって製造された L バンドで動作する AN/FPS-107 でした。

統合電子型式指定システム（JETDS）に基づき、すべての米軍レーダーおよび追跡システムには、固有の識別英数字の指定が割り当てられています。「AN」（陸軍と海軍の略）の文字が3文字のコードの前に付けられます。^[1]

• 3 文字コードの最初の文字は、電子機器をホストするプラットフォームの種類を示します。A は航空機、F は固定式 (陸上ベース)、S は船舶搭載型、T は地上輸送可能型です。
• 2 番目の文字は機器の種類を示します。P はレーダー (パルス)、Q はソナー、R は無線です。
• 3 番目の文字はデバイスの機能または目的を示します。G は射撃管制、R は受信、S は捜索、T は送信です。

したがって、AN/FPS-7は陸海軍の「固定レーダー捜索」電子機器の7番目の設計を表しています。^{[2] [1]}

 この記事には空軍歴史研究局の パブリックドメイン資料が組み込まれています。
