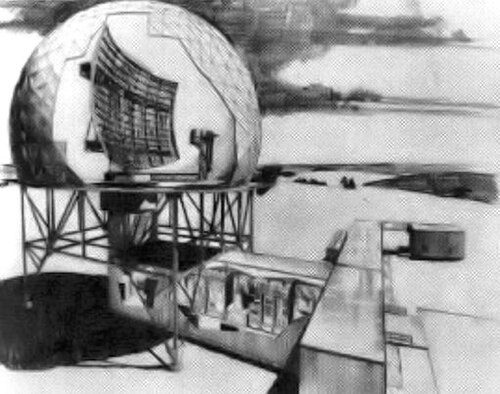

 ウェスティングハウス AN/FPS-27 レーダー | |
| 原産国 | アメリカ合衆国 |
|---|---|
| 紹介された | 1963 |
| タイプ | 監視と高度の検出 |
| 頻度 | 2322～2670MHz |
| 広報 | 226〜288の間で選択可能 |
| パルス幅 | 6.5マイクロ秒 |
| 回転数 | 5回転 |
| 範囲 | 220 海里 (410 km; 250 マイル) |
| 高度 | 150,000 フィート (46,000 メートル) |
| 力 | ピーク時15,000,000ワット、平均30,000ワット |
AN /FPS-27 レーダーは、アメリカ空軍防空軍司令部が使用していた長距離早期警戒レーダーでした。
ウェスティングハウス エレクトリック コーポレーションは、 2322 ～ 2670 MHz の S バンドで動作するように設計された周波数ダイバーシティ (FD) 捜索レーダーを製造しました。このレーダーは、最大範囲が 220 nmi (410 km、250 マイル)、高度 150,000 フィート (46,000 m) まで捜索できるように設計されました。
システムの問題により、ミシシッピ州クリスタル スプリングスにあるテスト プラットフォームでいくつかの変更が必要になりました。これらの問題が解決されると、米国本土の 20 台のユニットのうち最初のユニットが 1963 年にメイン州チャールストンで運用を開始しました。最後のユニットは1 年後、オハイオ州ベルフォンテーヌに設置されました。すべての AN/FPS-27 レーダーは、AN/FPS-6、AN/FPS-26、または AN/FPS-90 高度探知レーダーが設置されているサイトに設置されました。AN/FPS-27 の 3-D 機能は、半自動地上環境(SAGE) システムで使用するための AN/FYQ-47 共通デジタイザーでは利用できませんでした。
3D 機能は、放物面反射鏡にフィードホーンを放射する「垂直に積み重ねられたビーム」の使用によって可能になりました。受信されたレーダー反射は、単一または隣接するフィードホーンで検出され、レーダー受信機は相対的な仰角の位置を計算しました。
1970 年代初頭、閉鎖されなかった AN/FPS-27 レーダー ステーションは、信頼性が向上し、メンテナンス コストが削減される改造 (真空管をソリッド ステート受信回路に置き換える) を受けました。アップグレードされたレーダーは、AN/FPS-27A と命名されました。
統合電子機器型式指定システムによれば、このレーダーの「AN/FPS-27」という指定は、陸海軍の捜索用固定レーダー（パルス）電子機器の27番目の設計を表しています。[1] [2]
参考文献
この記事には空軍歴史研究局の
パブリックドメイン資料が組み込まれています。
- ^ Winkler, David F. (1997)。「レーダーシステムの分類方法」。空を探る: 米国冷戦時代の防衛レーダー計画の遺産(PDF)。バージニア州ラングレー空軍基地: 米国空軍本部航空戦闘コマンド。p. 73。LCCN 97020912 。 この記事には、パブリック ドメインであるこのソースからのテキストが組み込まれています。
- ^ 航空電子工学部 (2013)。「ミサイルおよび電子機器の指定」。電子戦およびレーダーシステムエンジニアリングハンドブック(PDF) (第4版)。カリフォルニア州ポイントマグー: 海軍航空戦センター兵器部門。pp. 2–8.1。
