9×23mm ラルゴ

9mm バーグマン – バヤード、9mm ラルゴ
9mm バーグマン – バヤード、9mm ラルゴ
タイプ	ピストル
原産地	ドイツ帝国
サービス履歴
使用者	スペイン; デンマーク
生産履歴
デザイナー	テオドール・ベルクマン
設計	1901
仕様
ケースタイプ	縁なし、先細り
弾丸の直径	9.02 mm (0.355 インチ)
ネック直径	9.63 mm (0.379 インチ)
ベース直径	9.91 mm (0.390 インチ)
リム直径	9.96 mm (0.392 インチ)
リムの厚さ	1.2 mm (0.047 インチ)
ケースの長さ	23.11 mm (0.910 インチ)
全長	33.53 mm (1.320 インチ)
プライマータイプ	小型ピストル
弾道性能
	試験バレルの長さ: 150 mm (5.9 インチ)

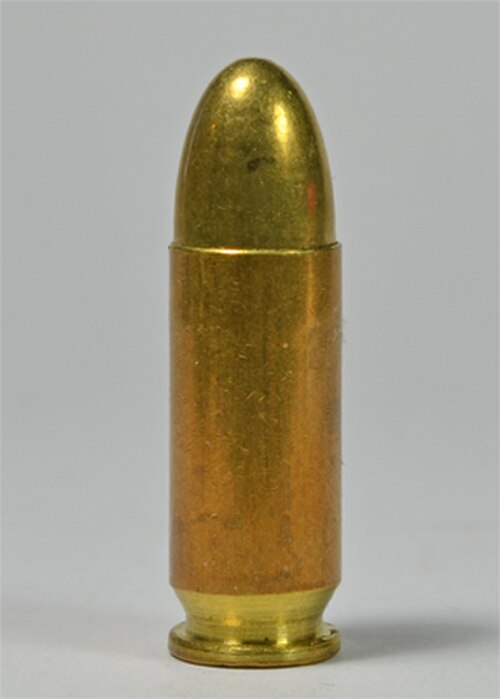

9 ×23mm ラルゴ( 9mm ラルゴ、9mm バーグマン・ベヤード、9mm ベヤードロング)センターファイアピストル弾は、1901 年にバーグマンマーズピストル用に開発されました。

説明と歴史

この弾丸は当時としては強力であると考えられており、装填量に応じて 330 ～ 430 ft⋅lb _f (450 ～ 580 J) の銃口エネルギーを生み出しました。マルスと薬莢にいくつかの小さな変更が加えられ、その結果生まれたピストルは「ベルクマン・バヤード 1903」と呼ばれました。

このピストルは、1905年にスペイン軍に「Pistola Bergmann de 9 mm. modelo 1903」として採用されました。スペインの3,000丁のピストルの注文を満たすドイツの製造業者を見つけることができなかったため、Theodor Bergmannは注文を満たすためにベルギーの製造業者Anciens Etablissements Pieper（商標「Bayard」を使用）に頼りました。AEPによって改造された最終的なピストルは、「Bergmann Bayard 1908」、またはスペインでは「Pistola Bergmann de 9 mm. modelo 1908」として知られていました。1908年に採用されましたが、最初の納品は2年後まで行われませんでした。その間、Campo-Giroなどの他の製造業者は9mm Bergmann-Bayard弾を採用し、スペインのサブマシンガン、カービン銃、ピストルで長く使用されてきたため、今日では「9mm Largo」として最もよく知られています。

同時に、ベルクマン・バヤードモデル1910 半自動拳銃がデンマーク軍に採用され、1935年まで生産され続けました。

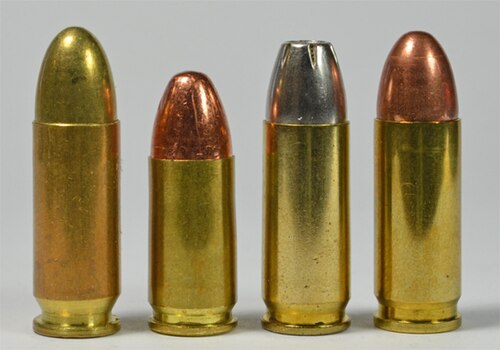

薬莢のヘッドスペースは薬莢の口にあります。^[1] 125gr (8.1 g; 0.29 oz) のジャケット付き弾頭の場合、銃口エネルギーは 336 フィートポンドで、標準圧力の9×19mm ルガーよりもわずかに低いです。9×19mm ルガー+Pと比較すると、9×23mm ラルゴの方が圧力が低いため、性能も低くなります。外形寸法はほぼ同じですが、9×23mm ラルゴは、現代の高性能な9×23mm ウィンチェスターとは非常に異なる薬莢です。壁の厚い 9×23mm ウィンチェスター弾を 9×23mm ラルゴ拳銃で発射するのは危険です。古い 9mm ラルゴ拳銃は 9×23mm ウィンチェスターによって生成される圧力に耐えられないからです。性能は当時の9×23mm シュタイアーと似ていますが、カートリッジは独立して開発されており、寸法がわずかに異なるため互換性がありません。

9mmラルゴ弾を使用する銃器

アンシアン・エスタブリッセメン・ピーパー(AEP) ^[1]

ベルトードル・ガイペルのエアフルター・マシーネンファブリック

VMP(Vollmer) EMP/MPE Erma サブマシンガン、スペイン製のコピーで、m41/44 と呼ばれています。

アストラ・ウンセタ・イ・シアSA ^[1]

エスペランサ・イ・ウンセタカンポ・ジロ・モデロ 1912、1913、1913–16
エスペランサイウンセタアストラ 400 (Modelo 1921)、1921 ～ 1926 年
Unceta y Compania Astra 400 (Modelo 1921)、1926 ～ 1945 年または 1946 年
アストラモデル F (選択射撃「ほうき柄」型ピストル) 1934–1935
アストラ A-80
アストラカスタム SPS ( IPSC レースガン) 1996–?

アリサバラガ

アリサバラガシャープシューター
アリサバラガ JO.LO.AR.、1924年–?

セトメ

ADSA モデル 1953 サブマシンガン 1953 年～?
CETME C2サブマシンガン

ゲラ産業委員会 (CIG)

ピストルイサードイサードピストル^[2]

デストロイヤーカービンおよび類似の9mmラルゴカービン

Ayra Duria 他
ホセ・ルイス・マキバー
オネナカービン
イグナシオ・スビジャガ

ファブリカ・デ・アルマス、ア・コルーニャ

Modelo 1941/44 サブマシンガン ( 9mm ラルゴのVollmer Ermaのコピー) 1941 年 - 1950 年代半ば
9mmラルゴのベルグマンMP28のコピー
「メーカーなし」アストラ 400 (Modelo 1921)、1938 ～ 1940 年代

フォントベルナット

ラボラフォントバーナットM-1938サブマシンガン

ラマ

ガビロンドラマモデロ IV
ガビロンドラマモデル V
ガビロンドラマモデルロ VII
ガビロンドリャマモデロ VIII
ガビロンドラマモデルエクストラ

パリンコ

モデル 3R サブマシンガン1959–?

スペイン共和国

「ナランジェロ」サブマシンガン（改造ベルクマンMP28）
RE (スペイン共和国) 製Astra 400 (Modelo 1921)、1936 ～ 1939 年
ピストル F. アスカソ1937–1939

スター・ボニファシオ・エチェベリア^[1]

ボニファシオエケベリアスターモデロミリタール 1920、1920–1921
ボニファシオエケベリアスターモデロミリタール 1921、1921 年のみ
ボニファシオエケベリアスターモデロミリタール 1922、1922–1931
ボニファシオエチェベリアスターモデロ A (初期型、フラットバックストラップ付き)、1924-1931 年
ボニファシオエケベリアスターモデロ A (後期、1911 コルトスタイルバックストラップ付き)、1931 ～ 1983 年
ボニファシオ・エチェベリアスター・モデロ M（A より少し大きい）、1931 年 - 1983 年
ボニファシオ・エチェベリアスター・モデロ MD (M w/選択射撃)、1931–1983
ボニファシオ・エチェベリアスターモデロスーパー A (クイックテイクダウン付き A)、1946–1983
ボニファシオ・エチェベリアスター・モデロスーパーM（クイックテイクダウン付きM）、1946年～1983年
ボニファシオエチェベリアスターモデロ AS (A マガジンセーフティ、クイックテイクダウン、装填済みチャンバーインジケーター付き)、1956 年 - 1983 年
ボニファシオエチェベリアスターモデロ MS (M、クイックテイクダウン、装填済みチャンバーインジケーター付き)、1956 年 - 1983 年
スターモデル Z-45 サブマシンガン
モデルZ-62サブマシンガン

参照

9mm口径

注記

^ abcd Wilson, RK Textbook of Automatic Pistols、p.233。プランターズビル、サウスカロライナ州：Small Arms Technical Publishing Company、1943年。
^ 「カタルーニャのピストル攻撃の試み：ブローバック・イサード」YouTube。2021年12月22日時点のオリジナルよりアーカイブ。 2020年2月17日閲覧。
