GeForce 9 シリーズ

GeForce 9 シリーズ
発売日	2008年2月21日; 16年前
コードネーム	G9x
建築	テスラ
モデル	GeForceシリーズ GeForce GE シリーズ; GeForce GS シリーズ; GeForce GSO シリーズ; GeForce GT シリーズ; GeForce GTX シリーズ; GeForce GTX+ シリーズ; GeForce GX2 シリーズ;
トランジスタ	210M 65 nm (G98) 314M 65 nm (G96); 505M 65 nm (G94); 754M 65 nm (G92); 754M 55 nm (G92B);
カード
エントリーレベル	9100; 9200; 9300 GS/GT; 9300 GE; 9400 GS/GT;
ミッドレンジ	9500 GS/GT; 9600;
ハイエンド	9800GT/GTX/GTX+
愛好家	9800GX2 の
APIサポート
ダイレクトX	Direct3D 10.0; シェーダーモデル 4.0
オープンCL	オープンCL1.1
オープンGL	オープンGL3.3
歴史
前任者	GeForce 8 シリーズ
変異体	GeForce 100 シリーズ
後継	GeForce 200 シリーズ
サポート状況
	サポートされていません

GeForce 9 シリーズ( GeForce 9000 シリーズとも呼ばれる) は、 NvidiaのGeForceグラフィックスプロセッシングユニットラインの第 9 世代であり、最初の製品は 2008 年 2 月 21 日にリリースされました。製品は更新されたTeslaマイクロアーキテクチャに基づいており、PCI Express 2.0 のサポート、色と Z 圧縮の改善が追加され、65 nm プロセスで構築され、後に 55 nm プロセスを使用して消費電力とダイサイズを削減しました ( GeForce 8 G8x GPU は PCIe 1.1 のみをサポートし、90 nm プロセスまたは 80 nm プロセスで構築されました)。

GeForce 9100 シリーズ

ジーフォース9100G

65nm G98 GPU
PCI-E x16
64ビットバス
4 つのラスター操作パイプライン(ROP)、8 つの統合シェーダー
540メガヘルツ（MHz）コアクロック
256 MB DDR2、400 MHz メモリクロック
1300 MHz シェーダクロック
5.1 Gテクセル/秒の充填率
7.6 GB/秒のメモリ帯域幅
DirectX 10、SM 4.0 をサポート
OpenGL 2.1準拠
部分的なVC1デコードを備えた第1世代PureVideo HDテクノロジーをサポート

GeForce 9300 シリーズ

ジーフォース9300GS

2008年5月1日、GeForce 9300 GSが正式に発売されました。^[1]

80nm G86 GPU
PCI-E x16
64ビットバス
8 ROP、16 統合シェーダー
450MHzコアクロック
512 MB DDR2、400 MHz メモリクロック
900 MHz シェーダクロック
3.6 Gtexels/s の充填率
6.4 GB/秒のメモリ帯域幅
DirectX 10、SM 4.0 をサポート
OpenGL 2.1準拠

GeForce 9400 シリーズ

グラフィックスカード

2008 年 8 月 27 日に、GeForce 9400 GT が正式に発売されました。

65nm G96 GPU
16個のストリームプロセッサ^[2]^[3]
550 MHz コア、1350 MHz 統合シェーダクロック
4.4 Gtexels/s フィルレート
256/512/1024 MB 800 MHz DDR2または256 MB 1600 MHz GDDR3 ^[4]、どちらも128ビットのメモリバス
DDR2 800 MHz メモリを搭載したボードの場合、12.8 GB/s のメモリ帯域幅
DirectX 10、Shader Model 4.0、OpenGL 3.3、PCI-Express 2.0をサポート
部分的なVC1デコードとHybridPowerテクノロジーを備えた第2世代PureVideo HDテクノロジーをサポートします。^[5]
最低300ワットの電源

GeForce 9500 シリーズ

ジーフォース9500GT

2008 年 7 月 29 日に、GeForce 9500 GT が正式に発売されました。

65nm G96 GPU
32 個のストリームプロセッサ (32 個のCUDAコア)
4 つのマルチプロセッサ (各マルチプロセッサには 8 つのコアがあります)
550 MHz コア、1400 MHz統合シェーダクロック
8.8 Gtexels/s フィルレート
256/512/1024 MB 1,600 MHz GDDR3メモリまたは 256 MB/512 MB 1,000 MHz GDDR2メモリ（どちらも 128 ビットメモリバス）
GDDR3 800 MHz メモリを搭載したボードの場合、25.6 GB/s のメモリ帯域幅
DirectX 11、Shader Model 4.0、OpenGL 3.3、PCI-Express 2.0 をサポート
部分的なVC1デコードを備えた第2世代PureVideo HDテクノロジーをサポート^[6]^{[信頼できない情報源? ]}^[7]
Nvidia SLI対応テクノロジー
DVIサポート

ジーフォース9500GS

9500 GS は、9500 GT をベースにした OEM カードですが、主流のユーザー向けに作られています。

65nm G96 GPU
32 個のストリームプロセッサ
8 ROPユニット
550 MHz コア、1375 MHz定義の統合シェーダクロック
8.8 Gtexels/s フィルレート
128/512 MB 1000 MHz DDR2メモリ、128 ビットメモリバス
16.0 GB/秒のメモリ帯域幅
DirectX 10、Shader Model 4.0、OpenGL 3.3、PCI-Express 2.0 をサポート
部分的なVC1デコードを備えた第2世代PureVideo HDテクノロジーをサポート
Nvidia SLI対応テクノロジー
DVIサポート

GeForce 9600 シリーズ

ジーフォース9600GT

2008 年 2 月 21 日に、GeForce 9600 GT が正式に発売されました。これは 8600 GTS のアップグレードでした。

65nm G94 GPU
64 CUDAコア^[8]
16 個のラスター操作 (ROP) ユニット、32 個のテクスチャアドレス (TA) / テクスチャフィルタ (TF) ユニット
20.8 Gtexels/s のフィルレート
650 MHz コアクロック、1625 MHz 統合シェーダクロック
1008 MHz メモリ (2016 MHz データレート)、64.5 GB/秒の帯域幅を実現する 256 ビットインターフェイス。(1800 MHz 構成の場合は 57.6 GB/秒)
512～2048 MBのGDDR3またはDDR2メモリ
トランジスタ数505M
DirectX 10.0、シェーダーモデル4.0、OpenGL 2.1、PCI-Express 2.0 ^[9]
部分的なVC1デコードを備えた第2世代PureVideo HDテクノロジーをサポート
HDCPに対応していますが、その実装はメーカーによって異なります。
CUDAとQuantum Effects物理処理エンジンをサポート
以前のNvidiaミッドレンジカードであるGeForce 8600GTSのほぼ2倍のパフォーマンス

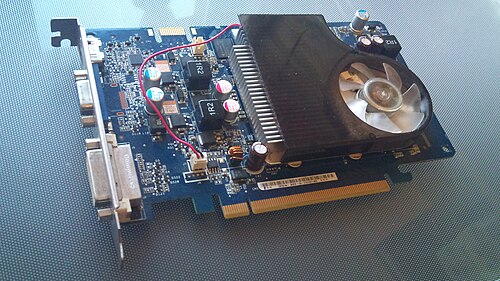

ジーフォース9600GS

GeForce 9600GS は Hewlett Packard の OEM カードです。500 MHz のクロック速度の G94a コアをベースにしています。192 ビットバスに 768 MB の DDR2 メモリを搭載しています。

GeForce 9600 GSO

GeForce 9600 GSO は、本質的には 8800 GS の名前を変更したものでした。この戦術は、次世代で時代遅れになったときに売れ残った在庫を処分するために、GeForce 7900 GTO などの製品で以前に見られました。8800 GS と同様に、9600 GSO は 96 個のストリームプロセッサ、1,375 MHz でクロックされるシェーダを備えた 550 MHz のコアクロック、および 192 ビットメモリバスで 800 MHz でクロックされる 384 MB または 768 MB のメモリを備えています。一部のメーカーは、96 個のストリームプロセッサを搭載した 768 MB モデルの一部を、G92 ではなく G94 チップに基づいていると誤って記載しています。^[10]

グラフィックスカード

Nvidia は、古い 8800 GS の在庫を一掃した後、新しいコアと、256 ビットバスで 900 MHz でクロックされる 512 MB のメモリで仕様を改訂しました。^[11]これらのカードでは、ストリームプロセッサの数が 48 に半減し、コア周波数が 650 MHz に、シェーダ周波数が 1625 MHz に増加しました。これらのカードの中には、512 モデルのまま 1024 MB のメモリを搭載したものもあります。改訂版は、旧バージョンよりもパフォーマンスが劣っていると考えられています。^{[誰によると? ]}

グラフィックスカード

XFXは、96個のストリームプロセッサ、580MHzのコアクロック、1450MHzのシェーダー、256ビットバスで1400MHzで動作する512MBのGDDR3を搭載したG92チップをベースにした9600 GTXをリリースした。クロック速度を除けば、機能的には9800M GTのデスクトップ版に相当する。^[12]

GeForce 9800 シリーズ

GeForce 9800シリーズには、GX2（デュアルGPU）、GTX、GTX+、GTの各モデルがあります。^[13]

グラフィックスカード

2008 年 3 月 18 日に、GeForce 9800 GX2 が正式に発売されました。

GeForce 9800 GX2の仕様は以下のとおりです。^[14]^[15]

デュアルPCB、デュアル GPU 設計
消費電力は約197Wです。^[16]
2つの65nmプロセスGPU、合計256個のストリームプロセッサ（PCBあたり128個）。^[17]^{[信頼できない情報源？ ]}
クアッドSLIをサポート
Power of Two の SLI モードでのアンダークロックされた GeForce 8800 GTS 512 (G92) ビデオカード
1 GiB (PCB あたり 512 MiB ) GDDR3 メモリ
DirectX 10、Shader Model 4、OpenGL 3.3、PCI-Express 2.0 をサポート
部分的なVC1デコードを備えた第2世代PureVideo HDテクノロジーをサポート
出力には、2つのDVIポート、HDMI出力、HDMIケーブルを介してオーディオをルーティングするためのボード上のS/PDIF入力コネクタが含まれます。^[18]^{[信頼できない情報源? ]}
8ピンと6ピンの電源コネクタ
クロック（コア/シェーダ/メモリ）：600MHz/1500MHz/2000MHz ^[19]
256ビットメモリインターフェース^[19]
128 GB/sのメモリ帯域幅^[19]
発売日: 2008年3月18日
発売価格は666.99ドル^[20]^{[検証失敗]}

グラフィックスカード

2008 年 4 月 1 日に、GeForce 9800 GTX が正式に発売されました。

eVGA仕様書より抜粋: ^[21]

128 CUDA コア
クロック（コア/シェーダ/メモリ）：675 MHz/1688 MHz/1100 MHz
256ビットメモリインターフェース
512 MBのGDDR3メモリ
70.4 GB/秒のメモリ帯域幅
テクスチャ充填率 43.2 (10億/秒)
DirectX 10、Shader Model 4.0、OpenGL 3.3、PCI-Express 2.0
部分的なVC1デコードを備えた第2世代PureVideo HDテクノロジーをサポート
出力には、2つのDVIポート、HDMI出力（Nvidia DVI-HDMIアダプタ（付属）を使用）、HDMIケーブルを介してオーディオをルーティングするためのオンボードS/PDIF入力コネクタが含まれます。
リリース日: 2008-04-01 ^[22]^{[信頼できない情報源? ]}
発売価格は349ドル^[23]^{[信頼できない情報源? ]}

2008 年 7 月、Nvidia は 9800 GTX のリフレッシュ版である9800 GTX+ (55 nm 製造プロセス) をリリースしました。コアクロック (738 MHz) とシェーダークロック (1836 MHz) が高速化されています。2009 年 3 月以降、この設計はGeForce GTS 250として製造されています。

ジーフォース9800GT

9800GTは8800GTと同一ですが、一部は8800GTでデビューした65nmテクノロジーではなく55nmテクノロジーを使用して製造されました。 ^[24]新しいバージョン（55nm）はHybridPowerをサポートしていますが、65nmバージョンはサポートしていません。

ASUSTeKはTri-SLIをサポートする9800GTをリリースした。^[25]

Nvidiaの製品詳細ページより引用。^[26]

112 個のプロセッサコア
512～1024 MBのGDDR3メモリ
256ビットのメモリインターフェース幅
600 MHz グラフィッククロック
1500MHzプロセッサクロック
900MHzメモリクロック
33.6 Gtexel/s テクスチャ充填率
57.6 GB/秒のメモリ帯域幅
DirectX 10、Shader Model 4.0、OpenGL 3.3、PCI-Express 2.0 をサポート
部分的なVC1デコードを備えた第2世代PureVideo HDテクノロジーをサポート

デスクトップ G9x GPU の技術概要

¹ 統合シェーダ :テクスチャマッピングユニット :レンダリング出力ユニット

特徴

Compute Capability: 1.1 は、スレッドセーフなプログラムの作成に使用される Atomic 関数をサポートしています。

GeForce 9M シリーズ

GeForce 9M シリーズのすべてのグラフィックプロセッシングユニットには次の機能があります。

ミッドレンジおよびミッドハイレンジのノート PC 向け GeForce 8M シリーズと比較して、同等の消費電力でパフォーマンスが向上
DirectX 10.0 および OpenGL 3.3 の互換性
16倍アンチエイリアシングとPCI-Express 2.0接続
フルHD DVD / Blu-rayハードウェアデコード

9100M G

パイプラインあたり1 TMU
4つのROP
8 つのストリームプロセッサ
16 (v4.0) シェーダー統合
26ギガフロップス
450MHzコアクロック
1100 MHz シェーダクロック
400 MHzのRAMDACクロックを統合
メモリクロックはシステムメモリに依存する
最大 256 MB の共有メモリ、Windows XP では Turbo Cache で 512 MB
64 ビットメモリインターフェイス (シングルチャネルモード) / 128 ビットメモリインターフェイス (デュアルチャネルモード)
メモリ帯域幅はシステムメモリに依存する
1.8 Gtexels/s テクスチャ充填率
(仕様はAcer Aspire 4530、EVEREST Ultimate Editionバージョン4.60.1500PXおよびTechPowerUp GPU-Z v0.4.6に基づいています) ^[28]^{[信頼できない情報源? ]}

9200M GS

8 つのストリームプロセッサ
529MHzコアクロック
1300 MHz シェーダクロック
400MHzメモリクロック
最大256 MBのメモリ
64ビットメモリインターフェース
6.4 GB/秒のメモリ帯域幅
27.1 Gpixel/s ピクセル充填率
4.2 Gtexel/sテクスチャ塗りつぶし率^[29]^{[信頼できない情報源? ]}

9300M グ

16 個のストリームプロセッサ
400MHzコアクロック
800 MHz シェーダクロック
600MHzメモリクロック
最大512 MBのメモリ
64ビットメモリインターフェース
1.8 GB/秒のメモリ帯域幅
3.2 Gtexels/s テクスチャ充填率

9300M GS

8 つのストリームプロセッサ
580MHzコアクロック
1450 MHz シェーダクロック
800MHzメモリクロック
最大512 MBのメモリ
64ビットメモリインターフェース
6.9 GB/秒のメモリ帯域幅
4.6 Gtexels/s テクスチャ充填率

9400M グ

16 個のストリームプロセッサ
メモリクロックはシステムメモリに依存する
64 ビットメモリインターフェイス (シングルチャネルモード) / 128 ビットメモリインターフェイス (デュアルチャネルモード)
メモリ帯域幅はシステムメモリに依存する
3.6 Gtexels/s テクスチャ充填率

9500M グ

16 個のストリームプロセッサ
500MHzコアクロック
1250 MHz シェーダクロック
800MHzメモリクロック
最大1024 MBのメモリ
128ビットメモリインターフェース
25.6 GB/秒のメモリ帯域幅
4.0 Gtexels/s テクスチャ充填率

9500M GS

32 個のストリームプロセッサ
475MHzコアクロック
950 MHz シェーダクロック
700MHzメモリクロック
最大512 MBのメモリ
128ビットメモリインターフェース
22.4 GB/秒のメモリ帯域幅
7.6 Gtexels/s テクスチャ充填率

9600M GS

064A/8コア（G96）
32 個のストリームプロセッサ
430MHzコアクロック
1075 MHz シェーダクロック
800/1600 MHz メモリクロック (実効)
最大1024 MBのメモリ
128ビットメモリインターフェース
12.8 GB/秒（DDR2タイプ）または25.6 GB/秒（GDDR3タイプ）のメモリ帯域幅
6.8 Gtexels/s テクスチャ充填率
103ギガフロップス

9600M GT

32 個のストリームプロセッサ
500MHzコアクロック
1250 MHz シェーダクロック
800MHzメモリクロック
最大1024 MBのメモリ
128ビットメモリインターフェース
25.6 GB/秒のメモリ帯域幅
8.0 Gtexels/s テクスチャ充填率

9650M GT

G96 コア (65/55 nm)
32 個のストリームプロセッサ
550MHzコアクロック
1325 MHz シェーダクロック
800MHzメモリクロック
最大1024 MBのメモリ
128ビットメモリインターフェース
25.6 GB/秒のメモリ帯域幅
8.8 Gtexels/s テクスチャ充填率

9700M GT

G96コア
32 個のストリームプロセッサ
625MHzコアクロック
1550 MHz シェーダクロック
800MHzメモリクロック
128ビットメモリインターフェース
25.6 GB/秒のメモリ帯域幅
10.0 Gtexels/s テクスチャ充填率
148.8ギガフロップス

9700M GTS

G94コア
48 個のストリームプロセッサ
530MHzコアクロック
1325 MHz シェーダクロック
800MHzメモリクロック
256ビットメモリインターフェース
51.2 GB/秒のメモリ帯域幅
12.7 Gtexels/s テクスチャ充填率
190.8ギガフロップス

9800M GS

G94コア
64 個のストリームプロセッサ
530MHzコアクロック
1325 MHz シェーダクロック
800MHzメモリクロック
256ビットメモリインターフェース
51.2 GB/秒のメモリ帯域幅
17.0 Gtexels/s テクスチャ充填率
254ギガフロップス

9800M GTS

G94コア
64 個のストリームプロセッサ
600MHzコアクロック
1500 MHz シェーダクロック
800MHzメモリクロック
256ビットメモリインターフェース
51.2 GB/秒のメモリ帯域幅
19.2 Gtexels/s テクスチャ充填率
288ギガフロップス

9800M GT

G94コア
96 個のストリームプロセッサ
500MHzコアクロック
1250 MHz シェーダクロック
800MHzメモリクロック
256ビットメモリインターフェース
51.2 GB/秒のメモリ帯域幅
24.0 Gtexels/s テクスチャ充填率
360ギガフロップス

9800M ギガビット

G92コア
112 個のストリームプロセッサ
500MHzコアクロック
1250 MHz シェーダクロック
800MHzメモリクロック
256ビットメモリインターフェース
51.2 GB/秒のメモリ帯域幅
28.0 Gtexels/s テクスチャフィルレート
420ギガフロップス

技術概要

サポート終了

Nvidiaは、2016年4月1日をもってGeForce 9シリーズのドライバーサポートを終了すると発表した。^[30]^[31]

Windows XP 32 ビットおよび Media Center Edition: バージョン 340.52 (2014 年 7 月 29 日リリース)、ダウンロード
Windows XP 64 ビット: バージョン 340.52 (2014 年 7 月 29 日リリース)、ダウンロード
Windows Vista、7、8、8.1 32 ビット: バージョン 342.01 (WHQL)、2016 年 12 月 14 日にリリース; ダウンロード
Windows Vista、7、8、8.1 64 ビット: バージョン 342.01 (WHQL)、2016 年 12 月 14 日にリリース; ダウンロード
Windows 10、32 ビット: バージョン 342.01 (WHQL)、2016 年 12 月 14 日にリリース。ダウンロード
Windows 10、64 ビット: バージョン 342.01 (WHQL)、2016 年 12 月 14 日にリリース。ダウンロード

参照

Nvidia グラフィックプロセッシングユニットの比較
GeForce 8 シリーズ
GeForce 100 シリーズ
GeForce 200 シリーズ
GeForce 300 シリーズ
Nvidia Quadro – Nvidia のワークステーショングラフィックスソリューション
Nvidia Tesla – Nvidia 初の専用汎用 GPU (グラフィカルプロセッサユニット)

参考文献

^ 「nVidia GeForce 9300 GS」。GPUReview。2008年9月28日時点のオリジナルよりアーカイブ。
^ 「Zotac GeForce 9400 GT レビュー」。The Geeks of 3D。2008年9月17日時点のオリジナルよりアーカイブ。
^ 「AXLE NVIDIA GeForce 9400GT GDDR2 発売」。TechARPフォーラム。2009 年 10 月 2 日時点のオリジナルよりアーカイブ。
^ 「Galaxy Technology 9400GT ニュースページ」^{[永久リンク切れ‍ ]}、2008 年 8 月 27 日。(2008 年 8 月 28 日にアクセス)
^ 「GeForce 9400 GT 発売」。FiringSquad 2008年8月26日。2008年12月18日時点のオリジナルよりアーカイブ。
^ 「Albatron、SFF/HTPC用9500GT PCIe x1カードを計画」。VR-Zone。2009年3月12日時点のオリジナルよりアーカイブ。
^ 「ZOTAC、Silent GeForce 9500 GTを発表」。bit-tech.net 2008年8月19日。2009年8月26日時点のオリジナルよりアーカイブ。
^ 「GeForce 9600 GT」。GeForce 。 2012年。2012年3月27日時点のオリジナルよりアーカイブ。
^ (中国語) "领先正式播布1个月!G94核心GeForce 9600GT全球首発行评测". Pオンライン。 2008 年 1 月 14 日。2008 年 1 月 17 日のオリジナルからアーカイブ。
^ 「GeForce 9600 GSO」。2008年12月11日時点のオリジナルよりアーカイブ。
^ 「GeForce 9600 GSO 512」。2008年12月17日時点のオリジナルよりアーカイブ。
^ 「グラフィックカード - NVIDIA GeForce® 9 シリーズ - NVIDIA GeForce 9600 GTX」。2010 年 7 月 9 日時点のオリジナルよりアーカイブ。2010年6 月 23 日閲覧。
^ 「NVIDIA GeForce Family」。2009年。2009年2月1日時点のオリジナルよりアーカイブ。
^ 「GeForce 9800 GX2 独占写真と仕様」。[H] Enthusiast。2008年1月4日時点のオリジナルよりアーカイブ。
^ 「Exclusive: Nvidia GeForce 9800GX2」。Tom 's Hardware 2008年1月4日。2008年1月7日時点のオリジナルよりアーカイブ。
^ 「Nvidia の GeForce 9800 GX2 発売」。ワシントンポスト。2008 年 3 月 18 日。2012 年 11 月 7 日時点のオリジナルよりアーカイブ。
^ Abazovic, Faud (2008 年 2 月 11 日). 「Geforce 9800GX2 には 2 つの G92GTS がある」. Fudzilla . 2008 年 2 月 12 日時点のオリジナルよりアーカイブ。
^ Wilmot, Cameron (2008 年 2 月 14 日). 「GeForce 9600GT に DisplayPort が搭載」TweakTown . 2008 年 2 月 16 日時点のオリジナルよりアーカイブ。
^ abc ロステ、ハーバード大学 (2008 年 2 月 18 日)。「GeForce 9800 GX2」です。ハードウェアがありません。 2008 年 2 月 20 日のオリジナルからアーカイブ。
^ 「eVGA e-GeForce 9800 GX2 1GB DDR3 PCI-Express 2.0 グラフィックカード - 生涯保証」。Amazon.com。2008年3月24日時点のオリジナルよりアーカイブ。
^ 「eVGA GeForce 9800 GTX 製品仕様書」(PDF) 。 2011年7月16日時点のオリジナル(PDF)からアーカイブ。 2008年3月17日閲覧。
^ Abazovic, Faud (2008年3月21日). 「9800GTXは4月に延期」。Fudzilla。2008年3月24日時点のオリジナルよりアーカイブ。
^ Abazovic, Faud (2008年3月21日). 「9800GTX が350ドルで販売」Fudzilla . 2008年3月24日時点のオリジナルよりアーカイブ。
^ Sandhu, Tarinder (2008 年 7 月 29 日). 「BFG (NVIDIA) GeForce 9800 GT: 名前の由来は?」Hexus.net . 2008 年 8 月 5 日時点のオリジナルよりアーカイブ。
^ 「Tri-SLI 対応 9800GT」。2008 年 10 月 26 日時点のオリジナルよりアーカイブ。
^ 「NVIDIA GeForce 9800 GT」。NVIDIA 。 2008年。2008年11月8日時点のオリジナルよりアーカイブ。
^ ab Nvidia Corporation (2008). 「Nvidia GeForce 9300 GE」。2009年4月16日時点のオリジナルよりアーカイブ。2010年9月25日閲覧。
^ 「GeForce 9100M G mGPU」。NVIDIA。2008年6月7日時点のオリジナルよりアーカイブ。
^ 「GeForce 9200M GS」。NVIDIA 。 2008年。2008年6月7日時点のオリジナルよりアーカイブ。
^ 「レガシー製品のEOLドライバーサポート」。2014年9月24日。2016年8月12日時点のオリジナルよりアーカイブ。2024年3月1日閲覧。
^ Hagedoorn, Hilbert (2014 年 3 月 14 日). 「Nvidia が DX10 までのレガシー製品のドライバーサポートを終了」www.guru3d.com . 2024 年3 月 1 日閲覧。

外部リンク

グラフィックスカード
グラフィックスカード
グラフィックスカード
ジーフォース9800GT
ジーフォース9600GT
ジーフォース9500GT
グラフィックスカード
エヌビディア・エヌサイト

[1] 「nVidia GeForce 9300 GS」。GPUReview。2008年9月28日時点のオリジナルよりアーカイブ。

[2] 「Zotac GeForce 9400 GT レビュー」。The Geeks of 3D。2008年9月17日時点のオリジナルよりアーカイブ。

[3] 「AXLE NVIDIA GeForce 9400GT GDDR2 発売」。TechARPフォーラム。2009 年 10 月 2 日時点のオリジナルよりアーカイブ。

[4] 「Galaxy Technology 9400GT ニュースページ」^{[永久リンク切れ‍ ]}、2008 年 8 月 27 日。(2008 年 8 月 28 日にアクセス)

[5] 「GeForce 9400 GT 発売」。FiringSquad 2008年8月26日。2008年12月18日時点のオリジナルよりアーカイブ。

[6] 「Albatron、SFF/HTPC用9500GT PCIe x1カードを計画」。VR-Zone。2009年3月12日時点のオリジナルよりアーカイブ。

[7] 「ZOTAC、Silent GeForce 9500 GTを発表」。bit-tech.net 2008年8月19日。2009年8月26日時点のオリジナルよりアーカイブ。

[8] 「GeForce 9600 GT」。GeForce 。 2012年。2012年3月27日時点のオリジナルよりアーカイブ。

[9] (中国語) "领先正式播布1个月!G94核心GeForce 9600GT全球首発行评测". Pオンライン。 2008 年 1 月 14 日。2008 年 1 月 17 日のオリジナルからアーカイブ。

[10] 「GeForce 9600 GSO」。2008年12月11日時点のオリジナルよりアーカイブ。

[11] 「GeForce 9600 GSO 512」。2008年12月17日時点のオリジナルよりアーカイブ。

[12] 「グラフィックカード - NVIDIA GeForce® 9 シリーズ - NVIDIA GeForce 9600 GTX」。2010 年 7 月 9 日時点のオリジナルよりアーカイブ。2010年6 月 23 日閲覧。

[13] 「NVIDIA GeForce Family」。2009年。2009年2月1日時点のオリジナルよりアーカイブ。

[14] 「GeForce 9800 GX2 独占写真と仕様」。[H] Enthusiast。2008年1月4日時点のオリジナルよりアーカイブ。

[15] 「Exclusive: Nvidia GeForce 9800GX2」。Tom 's Hardware 2008年1月4日。2008年1月7日時点のオリジナルよりアーカイブ。

[16] 「Nvidia の GeForce 9800 GX2 発売」。ワシントンポスト。2008 年 3 月 18 日。2012 年 11 月 7 日時点のオリジナルよりアーカイブ。

[17] Abazovic, Faud (2008 年 2 月 11 日). 「Geforce 9800GX2 には 2 つの G92GTS がある」. Fudzilla . 2008 年 2 月 12 日時点のオリジナルよりアーカイブ。

[18] Wilmot, Cameron (2008 年 2 月 14 日). 「GeForce 9600GT に DisplayPort が搭載」TweakTown . 2008 年 2 月 16 日時点のオリジナルよりアーカイブ。

[Hardware.no-19] ロステ、ハーバード大学 (2008 年 2 月 18 日)。「GeForce 9800 GX2」です。ハードウェアがありません。 2008 年 2 月 20 日のオリジナルからアーカイブ。

[20] 「eVGA e-GeForce 9800 GX2 1GB DDR3 PCI-Express 2.0 グラフィックカード - 生涯保証」。Amazon.com。2008年3月24日時点のオリジナルよりアーカイブ。

[21] 「eVGA GeForce 9800 GTX 製品仕様書」(PDF) 。 2011年7月16日時点のオリジナル(PDF)からアーカイブ。 2008年3月17日閲覧。

[22] Abazovic, Faud (2008年3月21日). 「9800GTXは4月に延期」。Fudzilla。2008年3月24日時点のオリジナルよりアーカイブ。

[23] Abazovic, Faud (2008年3月21日). 「9800GTX が350ドルで販売」Fudzilla . 2008年3月24日時点のオリジナルよりアーカイブ。

[24] Sandhu, Tarinder (2008 年 7 月 29 日). 「BFG (NVIDIA) GeForce 9800 GT: 名前の由来は?」Hexus.net . 2008 年 8 月 5 日時点のオリジナルよりアーカイブ。

[25] 「Tri-SLI 対応 9800GT」。2008 年 10 月 26 日時点のオリジナルよりアーカイブ。

[26] 「NVIDIA GeForce 9800 GT」。NVIDIA 。 2008年。2008年11月8日時点のオリジナルよりアーカイブ。

[pcinpact9300GE9300GS-27] Nvidia Corporation (2008). 「Nvidia GeForce 9300 GE」。2009年4月16日時点のオリジナルよりアーカイブ。2010年9月25日閲覧。

[28] 「GeForce 9100M G mGPU」。NVIDIA。2008年6月7日時点のオリジナルよりアーカイブ。

[29] 「GeForce 9200M GS」。NVIDIA 。 2008年。2008年6月7日時点のオリジナルよりアーカイブ。

[30] 「レガシー製品のEOLドライバーサポート」。2014年9月24日。2016年8月12日時点のオリジナルよりアーカイブ。2024年3月1日閲覧。

[31] Hagedoorn, Hilbert (2014 年 3 月 14 日). 「Nvidia が DX10 までのレガシー製品のドライバーサポートを終了」www.guru3d.com . 2024 年3 月 1 日閲覧。
