IBM 8514/AはIBMが製造し、1987 年にIBM PS/2シリーズのパーソナルコンピュータとともに導入されたグラフィック カードです。1024 × 768ピクセル、256色、 43.5 Hz (インターレース)、または640 × 480 ピクセル、 60 Hz (非インターレース)の表示解像度をサポートしています。[ 1 ] [ 2 ] IBM は、8514/A で使用するための付属のCRT モニターを販売しており、その名称は 8514 です。
8514/A は、「アダプタインターフェイス」（AI）と呼ばれる標準化されたAPIを使用します。このインターフェイスは、 XGA、IBM Image Adapter/A 、およびATI Technologies Mach シリーズやIIT AGXなどの 8514/A と XGA のクローンでも使用されています。このインターフェイスにより、コンピュータ ソフトウェアは、一般的な2D 描画操作（線描画、塗りつぶし、ブリッターによるブロック コピーなど）を 8514/A ハードウェアにオフロードできます。これにより、ホストCPU は他のタスクに解放され、円グラフやCADイラストレーションなどのグラフィック ビジュアルの再描画速度が大幅に向上します。
8514/Aは当初、アダプタが1290ドル、512KB メモリ拡張が270ドルで販売されました（2025年換算でそれぞれ3700ドルと770ドルに相当）。[ 3 ] ISAシステムが標準だった時代に、8514/Aはマイクロチャネルアーキテクチャバスを必要としました。
8514/Aは、 1987年4月にIBM PS/2コンピュータとともに発表されました。これは、マイクロチャネルアーキテクチャをベースとしたPS/2のビデオグラフィックスアレイ（VGA）のオプションアップグレードであり、PS/2の発表から3ヶ月以内に提供されました。
ハードウェア アクセラレーションをサポートする最初の PC ビデオ カードではないものの、IBM の 8514/A は、PC 向けの最初の固定機能グラフィックス処理ユニット(GPU) としてしばしば評価されています[ 4 ]。8514/A が登場するまで、PC グラフィックス アクセラレーションは、高価なワークステーションクラスのグラフィックスコプロセッサボードに限定されていました。コプロセッサボード ( TARGA Truevision シリーズなど) は、プログラム可能な特別な CPU またはデジタル信号プロセッサチップを中心に設計されていました。8514/A のような固定機能アクセラレータは、コストパフォーマンスを向上させるためにプログラム性を犠牲にしていました。

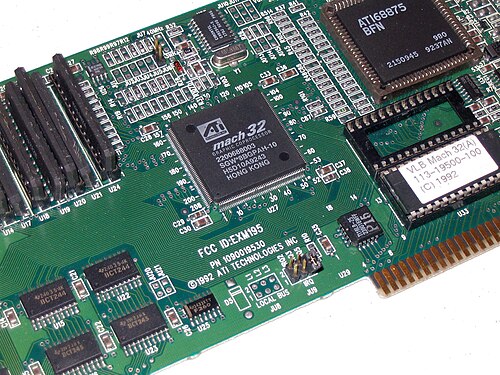

ATI Mach 8およびMach 32チップは人気のクローンであり、いくつかの企業 (特にS3 ) は、レジスタ互換性はないものの、概念的には 8514/A と非常によく似たグラフィックス アクセラレータ チップを設計した。[ 5 ]
8514/AはIBM XGAに取って代わられた。
VESAグループは、1996年8月に、ハードウェアカーソル、ビットブロック転送（ビットブリット）、オフスクリーンスプライト、ハードウェアパンニング、描画、その他の機能にVBE/アクセラレータ機能（VBE/AF）を使用してアクセスするための共通の標準化された方法を導入しました。
このグラフィック標準をサポートしたソフトウェア: [ 6 ]
8514/Aは以下の機能を提供しました。
後期のクローンボードでは追加の解像度が提供されました: [ 1 ]
1980年代後半、いくつかの企業がISAバス向けに8514/Aのクローンを開発した。中でも特筆すべきは、Western Digital ImagingのPWGA-1 （ WD9500チップセットとしても知られる）、Chips & Technologiesの82C480、そしてATIのMach8および後のMach32チップである。クローンはいずれも、速度の向上、描画機能の強化、ビデオモード選択の全体的な改善など、何らかの点でオリジナルよりも優れていた。800×600や1280×1024といった解像度での非インターレースモードのサポートはクローンの標準であり、すべてのクローンはパフォーマンス向上のためにコマンドキューが長くなっていた。
