| 6L6 | |
|---|---|
 シルバニア社製の6L6管 | |
| 分類 | ビームパワー四極管 |
| サービス | クラス A アンプ、クラス B アンプ、クラス AB アンプ、(オーディオ アンプ) |
| 身長 | 4.25インチ（108 mm） |
| 直径 | 1.438インチ（36.5mm） |
| 陰極 | |
| カソードタイプ | 間接加熱 |
| ヒーター電圧 | 6.3 |
| ヒーター電流 | 900mA |
| アノード | |
| 最大消費電力ワット | 30 |
| 最大電圧 | 500 記載の仕様は6L6-GC型用です |

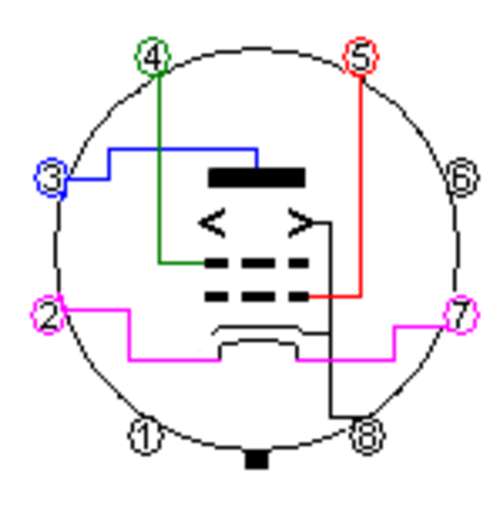

| ソケット接続 | |
 ピン 1 – nc | |
| 典型的なクラスAアンプの動作 | |
| 陽極電圧 | 350V |
| 陽極電流 | 54mA |
| スクリーン電圧 | 250V |
| バイアス電圧 | −18ボルト |
| 陽極抵抗 | 5kオーム |
| 典型的なクラスABアンプの動作 （値は2本の真空管の場合） | |
| 出力 | 55ワット |
| 陽極抵抗: (陽極から陽極まで) | 5.6kオーム |
| 陽極電圧 | 450V |
| 陽極電流 | 2*54mA |
| スクリーン電圧 | 400V |
| バイアス電圧 | −37ボルト |
| 参考文献 | |
| 本質的な特性、ゼネラル・エレクトリック、1973年 | |
6L6は、1936年4月にラジオ・コーポレーション・オブ・アメリカによって発表され、オーディオ周波数のパワーアンプとして販売されたビームパワー管の指定子です。 [1] [2] 6L6は、アノードとスクリーングリッドの間に低電位空間電荷領域を形成してアノードの二次放出電子をアノードに戻すビームテトロード管で、パワーペントード管に比べて大幅な性能向上を実現しています。 [1] 6L6は、市販された最初の成功したビームパワー管でした。21世紀には、6L6の変種が製造され、一部のハイファイオーディオアンプや楽器用アンプに使用されています。
歴史
英国では、EMIの3人のエンジニア（アイザック・ショーンバーグ、キャボット・ブル、シドニー・ロッダ）が1933年と1934年に、新しい電極構造を利用して電子ビームを形成し、アノードとスクリーングリッドの間に高密度の空間電荷領域を作り、アノードの二次電子をアノードに戻す出力四極管を開発し、特許を申請していた。[3] [4]この新しい真空管は、同様の出力五極管に比べて性能が向上し、1935年1月の物理光学学会展示会でマルコーニN40として発表された。[5] N40出力四極管は約1000個製造されたが、EMIとGECの共同所有であるMOV（マルコーニ・オスラム・バルブ）社は、グリッド線の適切な位置合わせが必要なため、この設計は製造が難しすぎると判断した。[6] MOVはアメリカのRCAと設計共有契約を結んでいたため、設計は同社に引き継がれた。[6] [7]
6L6に使用された金属管技術はゼネラル・エレクトリック社によって開発され、1935年4月に導入され、当時RCAがGE向けに金属エンベロープ管を製造していた。[8]ガラスエンベロープ管と比較した金属管構造の利点には、小型、頑丈、電磁シールド、および電極間容量が小さいことなどがあった。[9] 6L6には、GEの金属管で導入されたオクタルベースが組み込まれていた。6L6の定格スクリーン電力損失は3.5ワット、プレートとスクリーンを合わせた損失は24ワットだった。[10] 6L6とその派生製品は、拡声用アンプ、楽器用アンプ、無線周波数アプリケーション、および無線送信機のオーディオ段での使用で人気を博した。[11] 6L6ファミリーは、80年以上という、あらゆる電子部品の中で最も長い動作寿命を誇っている。 2021年現在、6L6の派生型はロシア、中国、スロバキアで製造されています。
バリエーション
6L6 シリーズの電圧と電力定格は、より厚いプレート、より大きな直径のワイヤのグリッド、グリッド冷却フィン、超黒色プレートコーティング、およびベース用の低損失材料などの機能によって徐々に引き上げられました。6L6 の派生型には、6L6G、6L6GX、6L6GA、6L6GAY、6L6GB、5932/6L6WGA、および 6L6GC があります。オリジナルの 6L6 以降の派生型はすべてガラスエンベロープを使用しています。記述子の「W」は、チューブがより大きな振動と衝撃に耐えるように設計されていることを示しています。記述子の「Y」は、ベースの絶縁材料がミカノールであることを示しています。
応用
6L6の高いトランスコンダクタンスと高いプレート抵抗には、周波数応答を滑らかにし、電圧過渡現象を抑制し、スプリアス発振を防ぐトポロジーとコンポーネントを組み込んだ回路設計が必要である。[12] [13]
特徴
改良代替品
類似チューブ
- 6P3S (6П3С)
- 6P3S-E (6П3С-E)
- 7027a
参照
参考文献
- ^ ab JF Dreyer Jr.、「ビームパワー出力管」、ニューヨーク：McGraw-Hill、エレクトロニクス、1936年4月、pp. 18 - 21、35
- ^ RCA Manufacturing Co. Inc.、「これが新しい RCA 6L6 ビームパワーアンプです」、ニューヨーク：McGraw-Hill、エレクトロニクス、1936 年 5 月、裏表紙
- ^ シェーンベルク、ロッダ、ブル、「熱電子バルブの改良およびそれに関連するもの」、英国特許 423,932、1935 年 2 月発行
- ^ シェーンベルク、ロッダ、ブル、「電子放電装置およびその回路」、米国特許 2,113,801、1938 年 4 月発行
- ^ 編集者、「New Output Tetrode」、ニューヨーク：McGraw-Hill、Electronics、1935 年 2 月、65 ページ
- ^ ab KR Thrower、British Radio Valves The Classic Years: 1926-1946、レディング、イギリス：スピードウェル、2009年、pp. 125 - 126
- ^ OH Schade、「ビームパワーチューブ」、Proc. IRE、第26巻第2号、1938年2月、153ページ
- ^ 編集者、「受信機用金属管」、ラジオエンジニアリング、1935 年 4 月、18 - 19 ページ
- ^ メトカーフ、ベッグス、「全金属受電管、製造技術」、ニューヨーク：マグロウヒル、エレクトロニクス、1935 年 5 月、149 - 151 ページ
- ^ RCA、RCA 6L6 ビームパワーアンプ、RCA Manufacturing Co., Inc.
- ^ ホールセール・ラジオ・サービス社、ラファイエット・カタログ第76号、ニューヨーク：ラファイエット・ラジオ社、1939年、38、90、96ページ
- ^ LC Hollands、「真空管の性能に関連する回路設計」、ニューヨーク：McGraw-Hill、エレクトロニクス、1939年3月、18-20ページ
- ^ 編集者、「電子技術」「ビーム管による超高周波発振」、ニューヨーク：マグロウヒル、エレクトロニクス、1940 年 1 月、69 ページ
