3CCD ( 3CCD )カメラは、 3 つの独立した電荷結合素子(CCD) を使用した画像システムを持つカメラです。各 CCD は、フィルターされた赤、緑、青の色範囲を受け取ります。レンズから入ってくる光は、ビームスプリッター プリズムによって 3 つのビームに分割され、その後フィルターされて 3 つの色範囲または「バンド」の色光が生成されます。このシステムは、高品質のスチール カメラ、テレシネシステム、プロ用ビデオ カメラ、および一部のプロシューマービデオ カメラで採用されています。
1つのCCDのみを搭載したカメラと比較すると、3CCDカメラは、フルフレームダイクロイックフィルターを使用して赤、緑、青の色帯域をより適切に分離し、低照度性能を向上させることで、一般的に優れた画質を提供します。赤、緑、青の色範囲を1：1のピクセル比で分離することにより、3CCDカメラは単一CCDカメラよりもはるかに優れた精度を実現します。[1]
対照的に、ほぼすべてのシングルCCDカメラはベイヤーフィルターを使用しており、各ピクセルの前に精度の低い染料フィルターを使用して色を分離します。シングルCCDセンサーの各ピクセルは独自の小さなカラーフィルターで覆われているため、染料フィルターが隣接するピクセルに漏れないようにフレームが必要です。その結果、ベイヤーフィルターのないCCDと比較して吸収される光が少なくなります。通常、緑と赤/青のピクセルの比率は2:1であり、色のディテールが少なくなります。[2]
2024年現在、感度が向上し、ピクセル数が増え、色補間アルゴリズムが改善された最新のベイヤーセンサーにより、市販の3CCDビデオカメラは生産されていません。[要出典]
画像ギャラリー
-

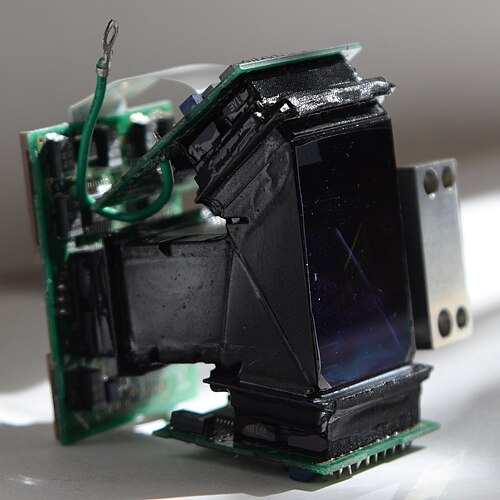

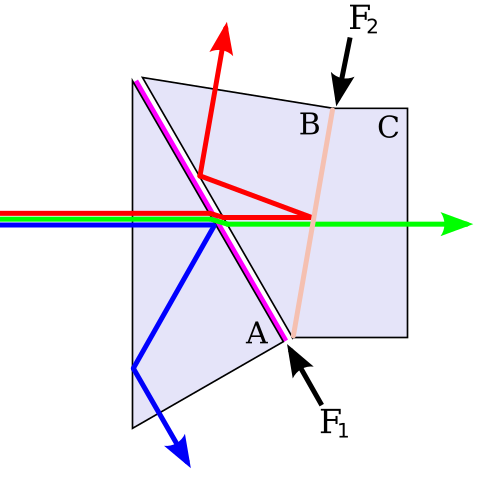

3つのCCDを搭載したフィリップスタイプの色分解プリズムで構成される3CCDイメージングブロック -
ソニー DCR-VX1000E カメラの 3 つのモノクロセンサーと色分解プリズム
参照
- ミノルタ RD-175 – 3つのCCDセンサーを使用した初期のデジタル一眼レフカメラ
- 薄膜光学
参考文献
- ^ 「3CCD カラーの利点」。Adept.net.au。2018年4 月 11 日閲覧。
- ^ Wootton, Cliff (2005)。ビデオとオーディオの圧縮の実践ガイド: スプロケットとラスターからマクロブロックまで。Elsevier。p. 137。ISBN 978-0-240-80630-3。
外部リンク
- プロフェッショナルデジタル写真のためのプリズムベースの色分解
