3ウェイランプ

3ウェイ ランプ(トライライトとも呼ばれる)は、 3 ウェイ電球を使用して、低・中・高の構成で 3 段階の照明を生成するランプです。3 ウェイ ランプには、3 ウェイ電球とソケット、および 3 ウェイ スイッチが必要です。

3ウェイ白熱電球では、各フィラメントが最大電圧で動作します。デュアルカーボンフィラメントを備えた電球は、照明レベルを調整できるように1902年にすでに作られていました。^[1]

一部のコンパクト蛍光灯は3ウェイ白熱電球の代替として設計されており^{[2] 、同様の明るさに}調光するための追加の接点と回路を備えています。近年では、LED 3ウェイ電球も販売されるようになりました。^[3]

3ウェイ白熱電球には、異なる量の光を生成するように設計された2つのフィラメントがあります。2つのフィラメントは別々にまたは一緒に作動することができ、3つの異なる量の光を生成します。一般的な3ウェイ白熱電球の1つは、50/100/150 Wです。これは、低電力の50 Wフィラメントと中電力の100 Wフィラメントを備えています。両方に同時に通電すると、150 Wの電力が供給され、高レベルの光が生成されます。通常、ねじ込み式の3ウェイ電球は、通常のタイプAソケット（ISO 60061-1:2014のE26D）に適合します。より大きな3ウェイ電球（最大300 W）には、より大きな「モーグル」ベース（E39D）があります。これらの3ウェイ電球は、らせん状のコンパクト蛍光灯にも使用できます。^[2]

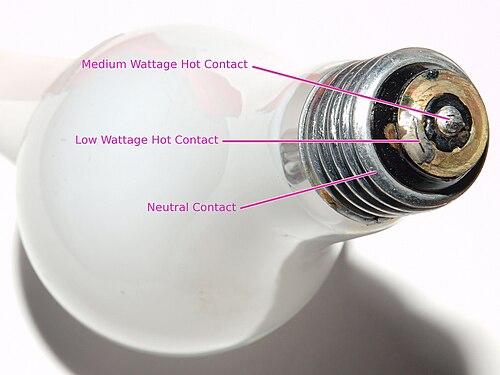

標準のねじ式ランプソケットには、電気接点が 2 つしかありません。標準ソケットの底部の中央には、ホット接点 (写真の接点 1) があり、通常は小さな金属の舌が曲がったように見えます。ねじ山のある金属シェル自体がニュートラル接点 (写真の接点 3) です。標準の電球を標準ソケットにねじ込むと、電球の底部の対応する接点がソケット中央の金属の舌に押し付けられ、活線接続が作成されます。電球ベースの金属ねじがソケットシェルに接触してニュートラル接続が作成され、このようにして電気回路が完成します。

3 ウェイ ソケットには 3 つの電気接点があります。標準ソケットの 2 つの接点に加えて、3 つ目の接点が追加されます。この接点は、ソケットの底部の中心からずれた位置にあります (写真の接点 2)。この追加の接点は、3 ウェイ電球の底部にあるリング状の接点と一致し、電球内の 2 番目のフィラメントの接続を作成します。これらのデバイスの問題は、ソケットのリング接点 (写真の接点 2) がランプ電球の接点リングの鉛シールに食い込み、この接続が早期に (場合によっては数か月で) 故障する傾向があることです。その結果、電球のリングの鉛シールが交互に溶けて固まるため、断続的なフラッシュ、ポップ ノイズ、低ワット数のフィラメントへの電力損失が発生します。

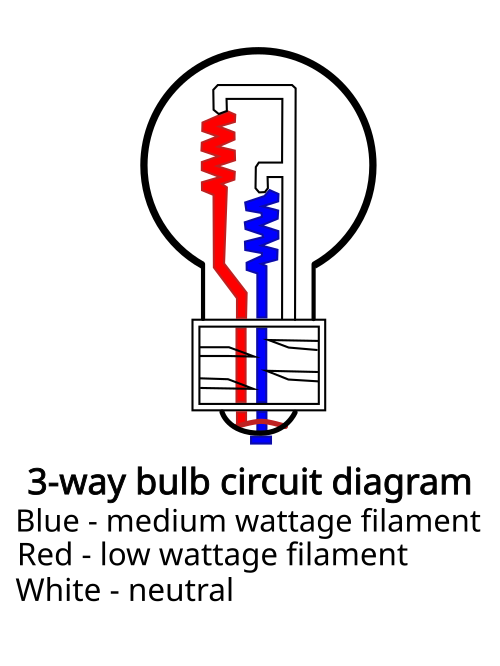

電球の中央接点は通常、中出力フィラメントに接続され、リングは低出力フィラメントに接続されます。したがって、3 ウェイ電球を中央接点のみを備えた標準の照明ソケットにねじ込むと、中出力フィラメントのみが作動します。50/100/150 W 電球の場合、この電球を通常のランプ ソケットに挿入すると、通常の 100 W 電球のように動作します。^{[引用が必要]}

キースイッチ3ウェイソケットは、ランプソケットにスイッチが組み込まれており、スイッチとソケット間の外部配線は不要です。これは、3ウェイフロアスタンド型フロアランプでは一般的です。別の3ウェイ2回路スイッチに配線される3ウェイソケットは、キーレス3ウェイソケットと呼ばれます。^[4]

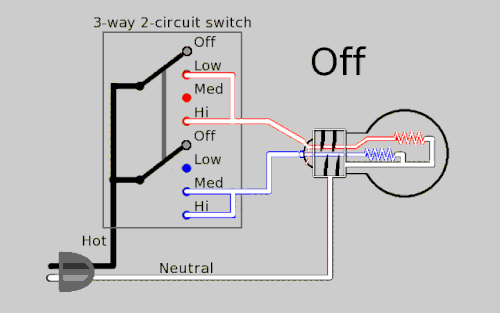

3 ウェイ ランプを制御するために使用されるスイッチは、通常、ロータリー スイッチまたはプルチェーン スイッチです。3 ウェイ スイッチと呼ばれていますが、オフ、ランプ 1 (低)、ランプ 2 (中)、ランプ 1 と 2 (高) の 4 つの位置があります。3 ウェイ電球を含む 3 ウェイ ソケットに正しく接続されている場合、このスイッチは最初に 1 つのフィラメントに電力を供給し、次にもう 1 つのフィラメントに電力を供給し、次に両方に電力を供給してから、オフの位置に戻ります。これを行うには、スイッチが 2 つの異なる回路を操作できる必要があります。スイッチの内部には、電気的に接続されていないが、次の表に示すように一緒に動作するように機械的に接続されている 2 セットのスイッチ接点があります。
