2インチ中型モルタル

2インチ中型モルタル

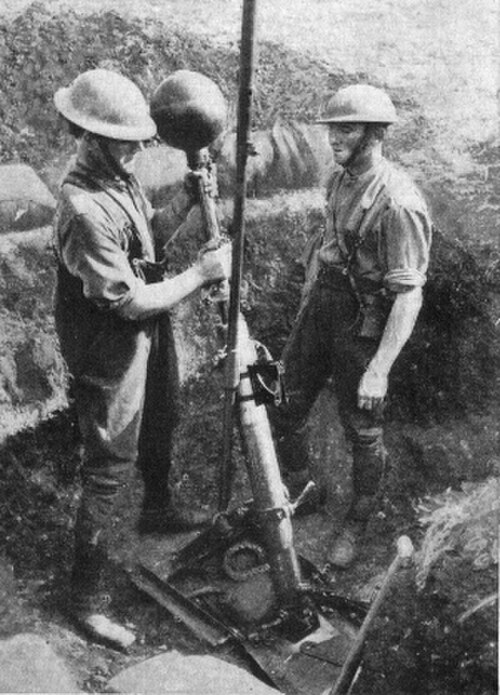

第一次世界大戦中、イギリス軍が潜望鏡柱を取り付けた 2 インチ塹壕迫撃砲を装填しているところ。信管が見えないので、訓練演習のようです。
タイプ	中型モルタル
原産地	イギリス
サービス履歴
使用中	1915–1917
使用者	大英帝国
戦争	第一次世界大戦
生産履歴
デザイナー	王立兵器工場
メーカー	さまざまな請負業者
建造数	1907年[1]
仕様
質量	105ポンド（48キログラム）[2]
バレルの 長さ	口径: 3フィート (0.91 m) 全長: 3フィート5インチ (1.04 m) [3]
クルー	迫撃砲1門あたり5個、 4個砲台1個あたり25個[4]
シェル	HE 51ポンド（23kg）[5] 煙
口径	2インチ（50.8 mm） 迫撃砲、爆弾ではない
発射速度	1分あたり2～3回[6]
有効射程距離	充電量に応じて、最小100ヤード（90メートル）、 最大570ヤード（520メートル）
充填	アマトールまたはアンモナール
充填重量	12.5ポンド（5.6キログラム）[7]

2インチ中型塹壕迫撃砲は、2インチ榴弾砲とも呼ばれ、「トフィーアップル」または「プラムプディング」迫撃砲の愛称で呼ばれ、1915年半ばから1917年半ばにかけて第一次世界大戦で使用されたイギリスの滑腔式前装式（SBML）中型塹壕迫撃砲である。「2インチ」という名称は、22インチ（560 mm）の爆弾軸のみが挿入される迫撃砲の砲身を指し、爆弾自体は挿入されない。球形爆弾自体は、実際には直径9インチ（230 mm）、重量42ポンド（19 kg）であったため、この兵器は、口径約5～6インチ（130～150 mm）の標準的な迫撃砲に匹敵する。

1914年後半、フランスとベルギーの西部戦線が塹壕戦に停滞すると、イギリス軍は、近距離から前線の塹壕に小型および大型（100ポンド（45kg）以上）の高性能爆薬弾を投げ込んでくるドイツ軍の塹壕迫撃砲に対抗する手段がないことに気づいた。イギリス軍の指揮官は、塹壕内で手で持ち運び可能で、イギリス軍の塹壕からわずか100ヤード（91m）の敵の塹壕を安全に攻撃でき、簡単に隠蔽でき、防御された敵の陣地に損害を与えるのに十分な量の爆薬を投射できる、精度の高い短距離兵器を要求した。イギリス海外派遣軍は機動戦のみに参加するものと想定されていたため、迫撃砲は装備していなかった。

銃や榴弾砲の製造能力を転用することなく、少なくともいくつかの兵器を実戦投入する必要性から、軽・中型迫撃砲のさまざまな代替設計が評価された。銃や榴弾砲の製造能力は優先されていた。したがって、他の戦争作業には適さない小規模で単純な工場で製造できる迫撃砲と弾薬の両方の設計に重点が置かれた。

• 4インチ（100 mm）迫撃砲は、1914年末までに公式に配備された唯一のタイプ（12台）でした。ドイツの地雷原砲に似ており、砲身のライフリング溝にかみ合うスタッド付きの8.5ポンド（3.9 kg）の鋼鉄爆弾を発射しました。砲身は6インチ（150 mm）の砲弾をくり抜いて即席に作られました。射程は900ヤード（820 m）で、精度は許容範囲内と考えられていましたが、薬莢は高価で、装填も遅かったです。1915年6月までに約40門の砲と数千発の弾丸が配備され、^[8]最終的に製造された300門のうち168門がフランスで使用されました。^[9]すぐに「軽迫撃砲」クラスの3インチ（76 mm）ストークス迫撃砲に置き換えられました。

• 3 インチ (76 mm) のパイプ ガンは、初期の即席迫撃砲でした。1914 年 12 月までに、フランスでインド軍団によって 18 個が最初に製造されました。これは、アンモナルで満たされた 4.5 ポンド (2.0 kg) の「ブリキ鍋」を発射する滑らかな管でした。信管は、推進剤の燃焼によって点火される長いビックフォード信管でしたが、長期間の使用には危険すぎました。1915 年 6 月末までに、さらに 100 個が製造され、フランスに、20 個がガリポリに送られました。

• ヴィッカース1.57インチ（40 mm）塹壕迫撃砲は1915年3月に初めてフランスに導入され、6月末までに127台が製造され、1917年1月に2インチ迫撃砲に置き換えられるまでに約275台が製造された。1.57インチは最終的な2インチモデルに似ていたが、ヴィッカースの設計は複雑で製造コストが高かった。この迫撃砲は、過塩素酸塩を充填した18ポンドまたは33ポンド（8.2 kgまたは15.0 kg）の鋳鉄製爆弾を発射したが、小型の爆弾は軽すぎるとされ、大型の爆弾でも射程はわずか200ヤード（180 m）であった。^[10]

これは 1915 年初頭に王立兵器工場で設計・製造され、1915 年 3 月に 1.57 インチ迫撃砲とともに導入された。これには、ドイツの戦前のクルップ迫撃砲で知られていたものが組み込まれていた。[ ^11]これは、製造を簡素化するための変更の後、すべての要件を満たした最初の設計であった。この迫撃砲は、単純な 2 インチの砲身を迫撃砲本体として使用し、塹壕から 100 から 600 ヤード (91 から 549 メートル) の距離で、実用上最大サイズと考えられていた 42 ポンド (19 キログラム) (スティックと信管を含む総発射重量 51 ポンド (23 キログラム)) の球形の鋳鉄爆弾を発射した。迫撃砲と弾薬は、小規模で単純な「商業」工場で安価に製造することができ、爆弾は標準的な No. 80「時限および打撃式」砲兵信管によって安全に起爆した。欠点としては、爆弾が爆発すると鋼鉄の尾部が通常、発射者の方に後方に突き出るため、時折死傷者が出たこと、また、優先された18ポンド野砲にもNo.80信管が必要だったため、1916年初頭に特別に安価な塹壕迫撃砲信管が開発されるまで、前線への迫撃砲弾の供給が制限されていたことが挙げられる。^[12]

2インチ迫撃砲は1915年3月からフランスで少数が使用された。初期の迫撃砲と弾薬は王立兵器工場で製造され、ヴィッカース1.57インチモデルが使用された。大量生産は1915年8月に鉄道工場や農業機械メーカー数社から800門の迫撃砲の注文を受け、多数の中小企業から67万5000個の爆弾の注文を受けたことで始まった。^[13] 2倍の費用がかかったヴィッカースモデルの製造は終了し、1917年1月までに撤退した。

この爆弾は球形の鋳鉄爆弾「フットボール大」^[14]を発射した。この爆弾は汚れた白色に塗装され、アマトール（緑色の帯で識別）またはアンモナール（ピンク色の帯で識別）^{[15] が}パイプ（「スティック」）の端に取り付けられていたため、「トフィーアップル」や「プラムプディング」というあだ名が付けられた。信管なしで投下された爆弾の重量は様々であった。39 ポンド 14 オンスから 40 ポンド 10 オンス未満（18.09 から 18.43 kg）の軽い爆弾には、ステンシルでLと記されていた。41 ポンド 10 オンス以上から 42 ポンド 6 オンス（18.43 から 19.22 kg）の重い爆弾には、ステンシルでHvと記されていた。^[15]したがって、スティック付きの信管付き総重量 51 ポンドは平均である。

2 インチという呼称は、迫撃砲の砲身とそこに挿入された発射棒を指しており、砲身の外側に残るはるかに大きな爆弾そのものではありません。この迫撃砲は、射程距離はともかく、爆発力は他の 4 インチ迫撃砲に匹敵します。

2 インチ迫撃砲は、1917 年半ば以降、 ニュートン 6 インチ迫撃砲に取って代わられました。オーストラリア軍の一部の部隊は、煙幕を張るために 2 インチ迫撃砲を保持しました。

この兵器は当初、歩兵と砲兵の合同部隊によって運用されたが、最終的には王立野戦砲兵隊の管轄となった。^[16]典型的な歩兵師団は、X、Y、Zと指定された3つの砲台を備えており、各砲台には4門の迫撃砲が搭載されていた。

主な用途は、鉄条網の防御を切断すること^[17]と、1916年7月のソンム攻撃のような敵の前線の塹壕を攻撃することであった^[14]。球形であり、比較的低速であるため、爆弾は爆発前に地面を貫通しないという利点があった。短距離は、無人地帯（イギリス軍と敵の前線の間）が比較的狭い場合にのみ使用できるという欠点があった。ソンムの戦い^[18]では、他のより長距離の特殊な投射装置が利用可能になるまで、 ホワイトスター（塩素とホスゲンの混合比率50%-50%）ガス爆弾の発射に使用された。

爆弾を装填する前に、必要な射程距離に応じたコルダイト弾が砲身に投入された。弾薬と射程距離: ^[17]

• 1.5オンス（40 g）：100〜220ヤード（90〜200 m）（不完全燃焼を起こしやすく、射程距離が短くなるため危険^[17]）
• 2.5オンス（70 g）：180～340ヤード（160～310 m）
• 3.5オンス（100 g）：300～500ヤード（270～460 m）

火薬の点火のための当初の設計では、砲身の基部近くの穴に標準的な砲兵用「T 摩擦管」を挿入する必要がありました。王立砲兵隊は、すでに不足している管の受け取りを優先していたため、点火装置はリー・エンフィールド ボルト機構と、砲身基部近くのソケットにねじ込まれた薬室を使用するように変更されました。^{[3] [19]}爆弾が届かないリスクがあるため、可能であれば、保護された位置から特別な空砲薬莢を装填してランヤードを介して発射しました。^[17]これにより、火薬が点火され、爆弾が発射されました。

初期には最前線の塹壕に設置されていたが、これでは塹壕に陣取る部隊に敵の砲火が集中する傾向があった。標準的な手順は、最前線の塹壕とは別に、空いている塹壕や最前線から伸びる塹壕に迫撃砲を設置することとなった。これには最前線の部隊から敵の砲火を遠ざけるという利点があった。^[14]

瞬時雷撃信管107を使用した場合の、様々な目標に対する推定必要弾数: ^[20]

• 有刺鉄線の切断：10平方ヤード（8m ²）あたり1発
• 緩んだワイヤーの切断: 6平方ヤード（5m ²）あたり1ラウンド
• 正面から塹壕を破壊する: 1ヤードあたり5発
• 縦射で塹壕を破壊する: 1ヤードあたり2.5発
• 地上3フィート以下の上部カバーを持つ機関銃陣地を破壊する: 80発

1916年半ばに、砲口に「テンプル サイレンサー」を取り付ける準備が整いました。^[3]これは、射撃時に発生する閃光と騒音を減らすことを目的としています。迫撃砲が短距離で作動すると、敵はすぐに閃光と騒音に気づき、砲兵の反撃を招きます。このため、尾部に特殊なピストンを取り付けた爆弾を使用する必要があり、発射時にサイレンサーによってピストンが砲身内に保持され、爆弾の尾部が砲身から離れた後に砲口が密閉されます。これには、日中に長時間射撃すると砲身が過熱するという大きな欠点があり、サイレンサーは夜間にしか使用されませんでした。^[6]

1918 年春、これらの旧式爆弾の多くは、ドイツ軍の戦車による攻撃に備えて、対戦車地雷として西部戦線の金属板の下に埋められました。このため、後に掘り出された爆弾が不発の迫撃砲弾 (「不発弾」) であったのか、不発の地雷であったのかが混乱する原因となりました。

これらの地雷原は十分に記録されていなかった。このため、戦争末期にイギリス軍は放棄した領土に再び進軍しなければならなくなり、また戦後に地雷原を完全に除去することもできなかった。このため、1930 年代にグゾークール周辺でトラクターを使い始めたフランス農民が爆破されるという事態に陥った。^[要出典]

• 重迫撃砲の一覧

• モルティエ ドゥ 58 mm タイプ 2フランス語相当

•
  装填された迫撃砲を示す図
•
  爆弾の寸法を示す図
•

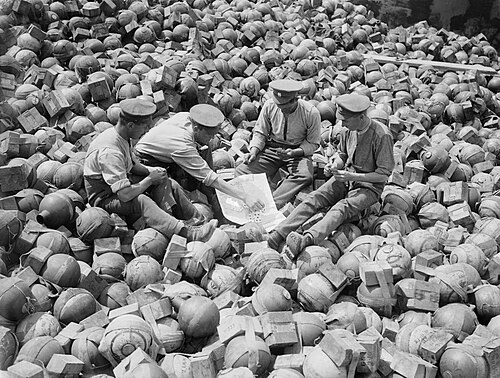

  イギリス陸軍兵器部隊の兵士たちが爆弾投下でトランプをしている。アシュー、1916 年 7 月、ソンムの戦い。棒はまだ取り付けられていない。爆弾には木製の保持ブロックが取り付けられている。
•
  迫撃砲弾をストラップで運ぶ男性たち
•
  「トフィーアップル」迫撃砲爆弾
