広視野・惑星カメラ

広視野/惑星カメラ( WFPC ) (発音はウィフピック (WFPC1 の操作者は「ウィフピッカー」と呼ばれていた)) は、 1990 年 4 月に打ち上げられ、1993 年 12 月まで運用されたハッブル宇宙望遠鏡に搭載されたカメラです。打ち上げ時にはハッブル宇宙望遠鏡に搭載されていた機器の 1 つでしたが、望遠鏡を悩ませた主鏡光学系の欠陥により、その機能は著しく損なわれました。しかし、このカメラは比較的明るい天体の非常に貴重な高解像度画像を作成し、収差のある状態でも HST による多くの発見を可能にしました。

WFPCは、カリフォルニア工科大学の惑星科学教授であるジェームズ・A・ウェストファルによって提案され、 JPLによって設計、構築、管理されました。1976年に提案された当時、天体画像撮影にCCDがほとんど使用されていませんでしたが、画像撮影用のCCDを搭載した最初のKH-11ケネン偵察衛星が1976年12月に打ち上げられました。 ^{[1]その高感度は非常に有望であったため、多くの天文学者が}ハッブル宇宙望遠鏡の機器としてCCDを検討すべきであると強く主張しました。

この最初のWFPCは2台の独立したカメラで構成され、それぞれが連続した視野をカバーするように配置された4つの800x800ピクセルのテキサスインスツルメンツCCDで構成されていました。広視野カメラは1ピクセルあたり0.1秒角の解像度を持ち、角度分解能を犠牲にして微弱な源のパノラマ観測を目的としていました。惑星カメラは1ピクセルあたり0.043秒角の解像度を持ち、高解像度の観測を目的としていました。2台のカメラの選択は、45度回転する4面ピラミッドで行われました。^[2]

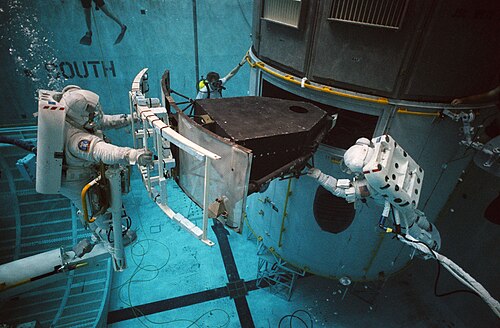

修正サービス ミッション ( 1993 年 12 月のSTS-61 ) の一環として、WFPC は交換バージョンに交換されました。広視野惑星カメラ 2 は前モデルを改良したもので、主鏡の欠陥を克服するために必要な修正光学系が組み込まれています。混乱を避けるため、WFPC は現在、WFPC1 と呼ばれることが最も一般的です。

地球への帰還後、WFPCは分解され、その一部は広視野カメラ3に使用された。 ^[3]広視野カメラ3は、 2009年5月14日にサービスミッション4の一環としてハッブル宇宙望遠鏡に設置され、WFPC2に代わるものである。

この装置には広視野カメラと惑星カメラという2つの異なるカメラが搭載されていた。^[4]広視野カメラは惑星カメラに比べて視野が広かった。^[4]

仕様

^[4]

• 検出範囲、光波長115～1000 nm
• 広角カメラ用
  • 視野 2.6 x 2.6 分角
  • f/12.9
• 惑星カメラ用
  • 視野 66 x 66 秒角
  • f/30
  • 最小ピクセルスケール 0.043秒角(単位は度)

この装置に問題があることは知られていなかったが、HST のミラーの球面収差により、性能が著しく制限された。WFPC は、独自の内部補正光学系を備えた広視野惑星カメラ 2に置き換えられた。WFPC2 は、2009 年に広視野カメラ 3に置き換えられた。地球に帰還した後、WFPC は分解され、その部品が WFC3 に再利用された。
