ワシントンのナショナル・シアターにあるワッフル板の裏側。格子状の構造が見られる。 ワッフルスラブまたは二方向ジョイストスラブは、下面に二方向に走るコンクリートリブを備えた鉄筋コンクリート製のコンクリートスラブです。[ 1 ]ワッフルという名前は、補強リブによって作られる格子状のパターンに由来します。ワッフルスラブは、同じコンクリート量で、フラットスラブ、ドロップパネル付きフラットスラブ、二方向スラブ、一方向スラブ、一方向ジョイストスラブよりもはるかに強度が高いため、40フィート（12m ）を超えるスパンに適しています。 [ 2 ]

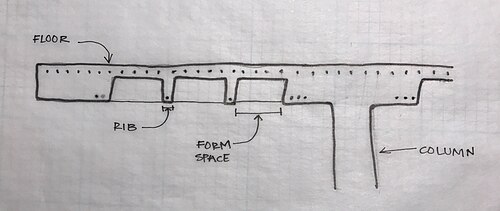

梁、リブ、柱頭を含むワッフルスラブの断面図建設プロセス
ワッフルスラブはさまざまな方法で作ることができますが、スラブにワッフル形状を与えるには汎用的な型枠が必要です。型枠は、ワッフルポッド、水平支持材、垂直支持材、キューブ接合部、穴プレート、クリット、鉄筋など、多くの要素で構成されています。[ 4 ]まず支持材を組み立て、次にポッドを所定の位置に配置し、最後にコンクリートを流し込みます。このプロセスは3つの異なるアプローチで行われる可能性がありますが、基本的な方法はそれぞれ同じです。
- 現場で：型枠の組み立てとコンクリートの打設は現場で行われ、その後、必要に応じてスラブが組み立てられます。 [ 4 ]
- プレキャスト：スラブは別の場所で製造され、現場に運ばれて組み立てられます。 [ 4 ]
- プレハブ式：鉄筋は製造時にスラブに組み込まれているため、現場で組み立てたスラブを補強する必要はありません。これは最も高価なオプションです。 [ 4 ]
ワッフルスラブデザイン
建築家やエンジニア向けに、ワッフルスラブの様々なパラメータ、主に全体の厚さとリブの寸法を決定するためのガイドが作成されています。以下は経験則であり、添付の図でさらに詳しく説明されています。

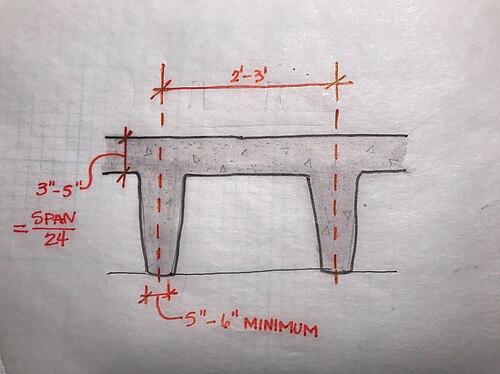

スラブ幅とリブ幅に関する経験則- スラブの厚さは通常75 mm (3インチ)から130 mm (5インチ)です。[ 5 ] [ 3 ]経験則として、厚さはスパンの 1/24 にする必要があります。[ 5 ]
- リブの幅は通常130mm （5インチ）から150mm （6インチ）で、リブには通常鋼棒による補強が施されています。[ 5 ]
- 肋骨間の距離は通常3フィート（90cm ）です。[ 3 ]
- リブと梁の高さは、柱間のスパンの1/25とするべきである。[ 3 ]
- 柱の周囲の固体領域の幅は、柱間のスパンの 1/8 でなければなりません。その高さはリブと同じでなければなりません。[ 3 ]

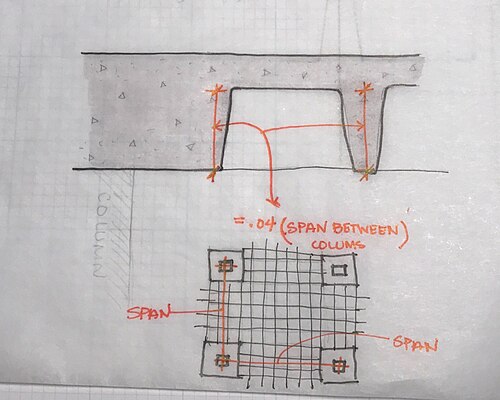

リブとビームの高さに関する経験則
コラムヘッドの幅の目安利点
ワッフルスラブ床システムには、いくつかの利点があります。
- 振動が少ないことが求められる建物には適しており、これはグリッドを形成する二方向梁補強材によって実現されています。
- より少ない材料でより大きなスパンを実現できるため、経済的にも環境にも優しい。
- ワッフル模様を美的に好ましいと感じる人もいる。[ 4 ]
- 従来の片方向スラブよりも耐荷重能力が高い。
- 型枠は木材、コンクリート、または鋼鉄で作ることができる。
- リブの間に穴が設けられていれば、建物の設備をそこに通すことができます。このシステムの独自の実装の1つは、Holedeckと呼ばれています。[ 6 ]
デメリット
- より多くの型枠材料が必要となり、非常に費用がかかる可能性がある。
- ワッフルスラブはフラットスラブよりも厚いため、スラブシステムやその他の建築設備のための十分なスペースを確保するには、各階間の高さをより高くする必要があります。
- ワッフルスラブは、傾斜地ではなく平坦な地形の地域で好まれる。[ 4 ]
