リンクシス WRT54G シリーズ

Linksys WRT54G Wi-Fi シリーズは、シスコの子会社であるLinksysが2003 年から2013 年にBelkinに買収されるまで販売していたWi-Fi対応の住宅用ゲートウェイシリーズです。住宅用ゲートウェイは、ローカル エリア ネットワーク(ホーム ネットワークなど) をワイド エリア ネットワーク(インターネットなど) に接続します。

このシリーズのモデルは、さまざまな32ビットMIPS プロセッサの1つを使用しています。^[1] WRT54Gのすべてのモデルは、有線データリンク用にファーストイーサネットをサポートし、無線データリンク用に802.11b/gをサポートしています。

•
  アップグレードされたアンテナを備えた WRT54G バージョン 2.0

オリジナルのWRT54G は、2002 年 12 月に初めてリリースされました。4+1 ポートのネットワーク スイッチを備えています(インターネット/WAN ポートは同じ内部ネットワーク スイッチの一部ですが、異なるVLAN上にあります)。デバイスには、逆極性TNCコネクタを介して接続された 2 つの取り外し可能なアンテナがあります。WRT54GC ルーターは例外で、オプションの外部アンテナを備えた内部アンテナを備えています。

コスト削減策として、また高ゲインの外部アンテナの取り付けを禁止する FCC 規則を満たすために、最新バージョンの WRT54G の設計では、取り外し可能なアンテナや TNC コネクタがなくなりました。代わりに、バージョン 8 のルーターでは、コネクタをなくして、細いワイヤをアンテナの「シェル」に配線するだけです。その結果、Linksys HGA7T や同様の外部アンテナはこのモデルと互換性がなくなりました。

バージョン5まで、^[2] WRT54GはLinuxベースのファームウェアを搭載して出荷されていました。

•
  Linksys WRT54GS バージョン 7.2

WRT54GSは、RAM、フラッシュ メモリ、およびSpeedBoosterソフトウェアが追加されていることを除けば、WRT54G とほぼ同じです。このルータのバージョン 1 から 3 には 8 MB のフラッシュ メモリがあります。ほとんどのサードパーティのファームウェアは最大 4 MB のフラッシュしか使用しないため、JFFS2ベースの読み取り/書き込みファイルシステムを作成して、残りの 4 MB の空きフラッシュで使用できます。これにより、構成とスクリプトの柔軟性が向上し、この小型ルータは複数の ADSL 回線 (マルチホーム) の負荷分散や、ハードウェア レイヤー 2 ロード バランサ (適切なサードパーティ ファームウェアを使用) として実行できます。^[10]

•
  Linksys WRT54GL
  外観、前面
•
  Linksys WRT54GL バージョン 1.1
  回路基板と内部
•
  Linksys WRT54GL バージョン 1.1
  回路基板のクローズアップ

Linksysは、オリジナルのWRT54Gラインがバージョン5からLinuxからVxWorksに切り替えられた後、 Linuxベースのサードパーティファームウェアをサポートするために、2005年にWRT54GL（史上最も売れたルーター^{[13] [14] [15]} ）をリリースしました。WRT54GLは技術的にはバージョン4のWRT54Gの再発行です。シスコは著作権侵害でFSFから訴えられましたが、和解しました。^[16]

WRTSL54GSはWRT54GSに似ていますが、追加のファームウェア機能とUSBハードディスクまたはフラッシュドライブに使用できるUSB 2.0ポート（StorageLinkと呼ばれる）が追加されています。^[17]

他のモデルとは異なり、WRTSL54GS には 1.5 dBi のアンテナが 1 つしかなく、取り外しもできません。

•
  リンクシス WRT54GX バージョン 2

WRT54GXには、「True MIMO 」テクノロジーを採用した SRX (Speed and Range eXpansion) が搭載されています。3 本のアンテナを備え、かつては「Pre-N」ルーターとして販売されていましたが、標準の 802.11g ルーターの 8 倍の速度と 3 倍の範囲を誇ります。^{[引用が必要]}

WRT54GP2​​には 1 本または 2 本のアンテナと、電話回線 2 本を備えたアナログ電話アダプタ(ATA) が内蔵されていますが、ネットワーク ポートは 3 つしかありません。「Vonage」WRTP54Gには、アンテナ 1 本、電話回線 2 本、ネットワーク ポート 4 つがあります — シリアル番号プレフィックスは同じです

WRT54GX2には2つのアンテナがあり、標準の802.11gルーターに比べて最大6倍の速度と2倍の範囲を実現すると宣伝されています。チップセットはRealtekです。DD -WRTとは互換性がありません。^[19]

WRT54GX4には3つの可動アンテナがあり、標準の802.11gルーターの10倍の速度と3倍の範囲を備えていると宣伝されています。WRT54GX4-EU：チップセットRealtek RTL8651B、無線チップセットAirgo AGN303BB、フラッシュS29GL064M90TFIR4。DD-WRTとは互換性がないようです。^[19]

802.11a をサポートする WRT シリーズ。(第 1 世代)

802.11a をサポートする WRT54G シリーズ。

Linksys WTR54GSは、WRT54Gの紛らわしい名前の派生製品です。^[20]これは、SpeedBoosterをサポートするコンパクトなワイヤレストラベルルーターで、LANとWANのファストイーサネットインターフェイスが1つずつしかありませんが、ワイヤレスインターフェイスは2つあります。WTR54GSは、1つのインターフェイスで暗号化されていないワイヤレス接続を確立し、他のワイヤレスインターフェイスまたはLANポートでオープンな共有接続を確立する機能を備えています。

•
  シスコ/リンクシス WRT54G2 V1

WRT54G2 は、WRT54G の小型で湾曲した黒いケースに内蔵アンテナを備えたモデルです。このユニットには、4 つのポート 10/100 スイッチと 1 つの WAN ポートが含まれています。

* 注意: WRT54G2 の 1.5 は dd-wrt ​​ではサポートされていません。これは、dd-wrt ​​ソリューションに 2 MB を超えるフラッシュ メモリを内蔵する必要がある Atheros コンポーネント (つまり、Atheros SoC ) を使用しているためです。

WRT54GS2 は、 SpeedBooster を含む VxWorks 5.5 ファームウェアを搭載したWRT54G2ハードウェアです。2 つの内部アンテナを備えた洗練された黒のデザインです。背面には 4 ポートの 10/100 スイッチと 1 つの 10/100 WAN ポートがあります。

•
  LinkSys WRT54GC V2.0 コンパクト ワイヤレス G ブロードバンド ルーター。

802.11b/g をサポートする WRT54GC シリーズ。このユニットには、4 ポートの 10/100 スイッチと 1 つの WAN ポートがあります。ルーター番号の「C」はコンパクトを意味し、ユニットのサイズは 4 インチ x 4 インチ x 1 インチで、内部アンテナを備えています。ユニットは、HGA7S 外部アンテナを追加して範囲を拡大することで拡張できます。ハードウェア バージョン 1.0 は、2005 年の導入以来、米国で利用できる唯一のオプションです。

バージョン 2.0 は、英国をはじめとする国々で出荷されています。このユニットには、1 MB のフラッシュ、4 MB の RAM、取り外し不可能な外部アンテナが搭載されています。

内部ハードウェアは、Marvell ARM914（「Libertas」）リファレンスデザインに基づいており、これはおそらくSerComm IP806SM、Xterasys XR-2407G、Abocom ARM914、Hawking HWGR54 Revision M、Airlink 101 AR315Wと同一です。ファームウェアバイト0x26の値を適切に変更することで、WRT54GCを同じリファレンスプラットフォームに基づくファームウェアとクロスフラッシュできます。^[28]

2006年にはWRT54GCの姉妹プラットフォームであるAR315WがハッキングされてLinuxが動作したという報告があった。^[29]

WRT54G3G/WRT54G3GV2 モバイル ブロードバンド ルーターは、4 つのファスト イーサネット ポート、1 つのインターネット有線ポート (DSL/ケーブル接続用)、およびセルラー ベースの PC カード「エアカード」で使用するための PCMCIA スロットを備えたバリエーションです。V2 モデルには、3G モデムで使用するための 2 つの追加 USB ポートと、まだ使用されていない別の 1 つの USB ポートがあります。

その他の携帯電話事業者

このルーターを他の携帯電話プロバイダーで使用するには、代替ファームウェアを使用する必要があります。標準ファームウェアは、サポートされているエアカードを持っているにもかかわらず、携帯電話プロバイダーをサポートしていません。たとえば、Telus Mobility (カナダ) は、このルーターでサポートされている Sierra Wireless Aircard 595 を使用していますが、これは Telus Mobility 製であり、Sprint (米国) 製ではないため、カードをルーターにロードして動作させることはできません。これは、Sprint および AT&T ブランドのモデルにのみ当てはまります。

•

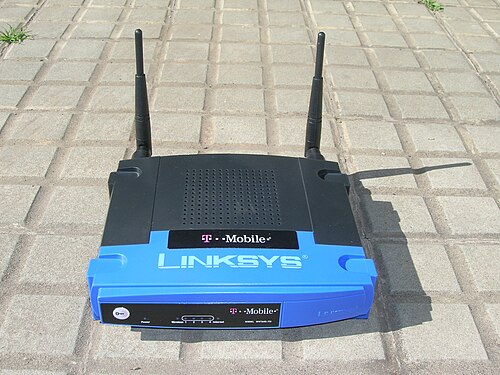

  リンクシス WRT54G-TM
•

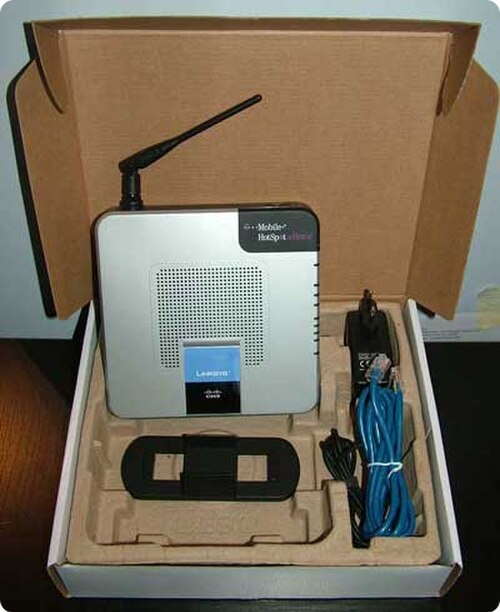

  リンクシス WRT U 54G-TM

WRT54G-TM (TM はT-Mobileの略) は、T-Mobile の「Hotspot@Home」サービスとも呼ばれます。このサービスでは、同じ電話と電話番号を使用して、T-Mobile のGSMネットワークまたは Wi-Fi Unlicensed Mobile Access (UMA) 経由で通話できます (このサービス用に設計された特別なデュアルモード電話が必要です。例: BlackBerry Pearl 8120 )。さらに、通話中は、家や会社に出入りするときなど、Wi-Fi 信号が出たり消えたりするのに合わせて、Wi-Fi から GSM (またはその逆) にシームレスに切り替えることができます。このサービスを使用するのに特別なルーターは必要ありませんが、T-Mobile ブランドのルーターは電話のバッテリー寿命を延ばすと考えられています。これは、ファームウェアの TM バージョンに対する唯一の既知の調整です。ハードウェアは WRT54GL と似ていますが、32 MB の RAM と 8 MB のフラッシュ メモリが搭載されています。

シリアル番号が C061 で始まる WRT54G-TM の仕様は次のとおりです。

• ブロードコム BCM5352EKPBG CPU
• 32 MB RAM (Hynix HY5DU561622ETP-D43)
• 8 MB フラッシュ (JS28f640)
• WRT54GS v3.0と同じBINを使用します

WRT54G-RG (RG はRogersの略) は、Rogers TalkSpot 音声最適化ルーターとも呼ばれます。Rogers のTalkspot UMAサービスと連携し、同じ電話と電話番号を使用して、Rogers の携帯​​電話ネットワークまたは Wi-Fi Unlicensed Mobile Access (UMA) 経由で通話できます。UMA 対応の電話が必要です。WRT54G-RG と WRT54G-TM は、ハードウェアの点では同一です。

•
  リンクシス WRT54GH

WRT54GHには内蔵アンテナ、4ポートネットワークスイッチ、Wi-Fi 802.11b/gのサポートが搭載されています。^[38]

LinksysがGNU General Public Licenseの条件に従ってWRT54Gのファームウェアのソースコードを公開することを義務付けられた後^{[39] [40]}、^[41]、そのコードを強化する多くのサードパーティプロジェクトと、これらのデバイスのハードウェアを使用したいくつかのまったく新しいプロジェクトがありました。最も広く使用されている3つは、DD-WRT、Tomato、OpenWrtです。

2006 年 1 月現在、ほとんどのサードパーティ ファームウェアは、WRT54G および WRT54GS の両方のバージョン 5 と互換性がありません。バージョン 5 デバイスのフラッシュ メモリの容量は 2 MB に削減されており、現在の Linux ベースのサードパーティ ファームウェアには小さすぎます。(ユニットの底面とシュリンク包装された小売用ボックスの外側に印刷されたシリアル番号に基づいてバージョンを識別する方法については、上記の表を参照してください。)

一部のユーザーは、DD-WRTの「micro」と呼ばれる、簡素化されているが完全に機能するバージョンをバージョン5のWRT54Gにフラッシュして実行することに成功しました。^{[42] [43]}その後、デバイスの分解を必要とせず、v5-v8をDD-WRTにフラッシュするためのより簡単な方法が考案されました。^{[44] [45]}

サードパーティのファームウェアをサポートするために、Linksys は WRT54G v4 を新しいモデル名WRT54GLで再リリースしました(この名前の「L」は「Linux」の略だそうです)。WRT54G の 2 MB フラッシュ チップを 4 MB フラッシュ チップに交換することも可能です。Macronix International 29LV320BTC-90 が適していますが、他のチップでも動作するかもしれません。ユーザーはまずJTAG ヘッダーをインストールし、JTAG ケーブルを使用してファームウェアをバックアップしてから、チップを交換して JTAG ケーブルでファームウェアを復元する必要があります。変更したユニットが適切に機能することをテストした後、JTAG ケーブルと適切なイメージ ファイルを使用してサードパーティのファームウェアをフラッシュできます。

OpenWrtのAttitude Adjustment（12.09）^[46]リリースでは、16MBのRAMを搭載したWRT54Gハードウェアバージョンはすべてサポートされなくなり、代わりに古いBackfire（10.03）^[47]が推奨されています。問題は、レガシーBroadcomターゲットのサポートが中止されたことに起因しており、ローエンドのデバイスではメモリが不足しやすくなります。Attitude Adjustmentのサポートは、32MBのRAMを搭載したWRT54Gハードウェアバージョンに限定されており、これにはWRT54GSと（ハードウェアの変更によるRAMのアップグレードとは別に）追加の16MBのRAMのロックを解除する機能を備えたWRT54GおよびWRT54GLバージョンの一部が含まれます。^{[48] [49] [50] [51] [52] [53]}brcm-2.4
