WHH GT 18

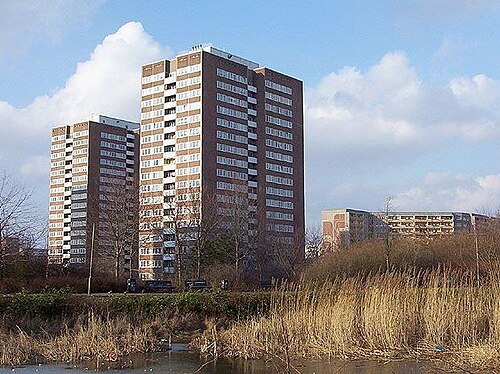

WHH GT 18 は、東ベルリンの標準的な高層住宅建築です。1969 年から 1971 年にかけて、ベルリンの多目的住宅向けに 大型パネル構造を使用して、建築家のヘルムート・シュティングルとヨアヒム・ザイフェルトによって開発されました。

頭字語はWHH（ Wohnhochhaus 、住宅タワー）タイプを指し、GTはGroßtafelbauweise（応用大型パネル構造）の略で、18は階数を表します。建物はWHH GT 18/21という名前の独立した構造または高台で、21階建ての高層ビルとしても機能し、荷重レベルは6.3トンです。開発されたタイプのバージョンに応じて、136または296のアパートメントが含まれます。これは、旧東ドイツで最大の大型パネル構造タイプの1つです。

このタイプの建物の最初の例は、1971 年に東ベルリンのホルツマルクト通りに建てられました。フィッシャーインゼルの再開発に伴い、このシリーズの改良版が建てられました。1972 年以降、東ベルリンのほぼすべての住宅開発プロジェクトで使用されました。WBS 70の建物がほとんど 11 階建てだったのに対し、これらの建物は高層都市建設の主流でした。これらの建物は、主要な道路の交差点の近く、または地下鉄や鉄道駅などの公共交通機関の収容能力が高い場所に建てられました。

• 主な材料: 軽量コンクリートの大型パネル
• 完成部品の質量：最大6.3t
• 構造グリッド: 公称 3.60 × 3.60 m
• 外壁：
  • B300コンクリート100mm
  • 50 mmポリスチレン硬質断熱材
  • 60mmコンクリート
• 内壁：厚さ190mm、300Bの鉄筋コンクリートおよび無鉄筋コンクリート
• 床構造: 3.60 mスパン、14 cm厚鉄筋B300コンクリート
• 組み込みタイプ：連続鋼板厚さ1.00mおよび
• ダクト設置用60cmコンクリートスラブ
• モノリス部分現地：1階の高さ4.20m
• 屋根の形状と種類: 低勾配屋根、断熱
• 地域暖房からの熱供給
• 1階にホームオートメーションと変電所
• エレベーター2基と外階段3
