ヴァカレル無線送信機

ヴァカレル送信所は、ブルガリアのヴァカレル近郊にあった長波および中波の大規模な放送施設でした。ヴァカレル送信所は 1937 年に開設されました。この送信所には、支柱 3 本からなる指向性アンテナが 1 つと、支柱 2 本からなる指向性アンテナが 1 つありました。

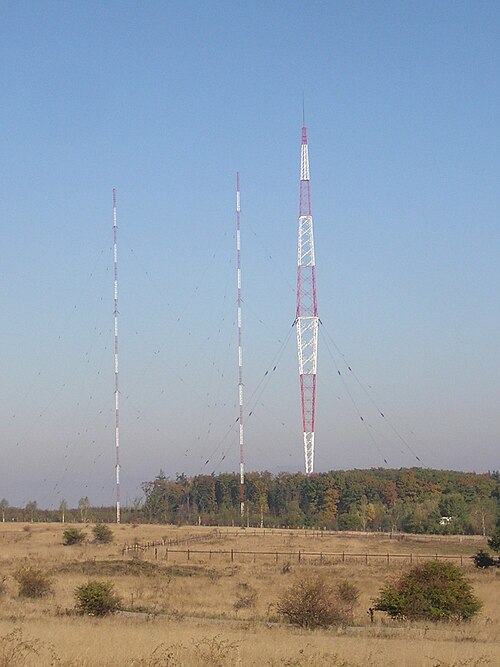

ヴァカレル送信所の最も注目すべきマストは、 1937年にテレフンケン社によって建設された高さ215メートル（705フィート）の^[1]^[2] ブラウ・ノックス塔でした。ハンガリーのラキヘジ塔、ラトビアのリガLVRTC送信所、北アイルランドのリスナガルベイ無線マストとともに、2020年9月16日に解体されるまで、ヨーロッパで数少ないブラウ・ノックス塔の一つでした。 ^[3]

送信機は2014年12月31日22:00 UTCにシャットダウンされました。

送信機内部構造

ヴァカレルの送信機で使用された変調方式は、真空管電圧変調と呼ばれ、当時のすべての強力な AM 送信機で効果的に使用されていました。ヴァカレルの送信機には、中電圧送電線を介してサモコフの変電所から電力が供給されています。送信機は 6 段階の増幅を使用しています。第 1 段階には、搬送周波数850 kHzで交流電流を生成する単一の無線真空管が含まれています。真空管内の陽極回路の電気振動は、第 2 段階と第 3 段階に直列に結合されています。これらの 3 段階の信号は増幅されるだけで、他の変更は行われません。

特別な第 4 変調段階では、信号形式が音声または音楽で変調されます。音声録音は、ソフィアのメインラジオスタジオから地下通信ケーブルで送信機に送信されます。距離が約 36 km (22 マイル) と長いため、音声信号は両端で別々のアンプブロックによって増幅されます。

第 5 段は 6 本の送信管で構成され、そのうち 2 本は予備で、他の 4 本は必要に応じてオンにすることができます。送信管はすべて水冷式です。

最後の第6段は、最終出力を100kWまで増幅する4つの高出力送信管で構成されています。エネルギーは高出力同調回路によってフィルタリングされ、地上の大きな絶縁体に設置され、張力絶縁体を備えた4本の支線で吊り下げられたアンテナの給電線に送られます。^[4]
