トレーラー コネクタ(車両と牽引するトレーラー間の電気コネクタで、トレーラーの制御手段となる) については、ヨーロッパではさまざまな規格が普及しています。
7ピンおよび13ピンコネクタ
段階的に導入される13 ピン (ISO 11446) バージョンは新しいもので、 7 ピン (ISO 1724)よりも多くの機能を提供し、より確実なロック機能を備え、湿気や汚染に対する保護も強化されています。
-
7ピンコネクタ（ISO 1724） -
13ピンコネクタ（ISO 11446）
NEN 6120 - ISO 1724 に基づくコネクタ
Multicon [1] FederおよびMulticon WeSt（Welt Standard）コネクタは、ISO 1724 との互換性を意図した設計におけるISO 11446の前身です。つまり、牽引車両にこのタイプのコンセントがあれば、トレーラーカップリングが標準に準拠し、トレーラープラグケースが金属製でない限り、ISO 1724に準拠した標準7ピンまたは5ピンコネクタを備えたトレーラーを接続できるはずです。金属製のプラグを使用すると、余分なピンがショートします。
-

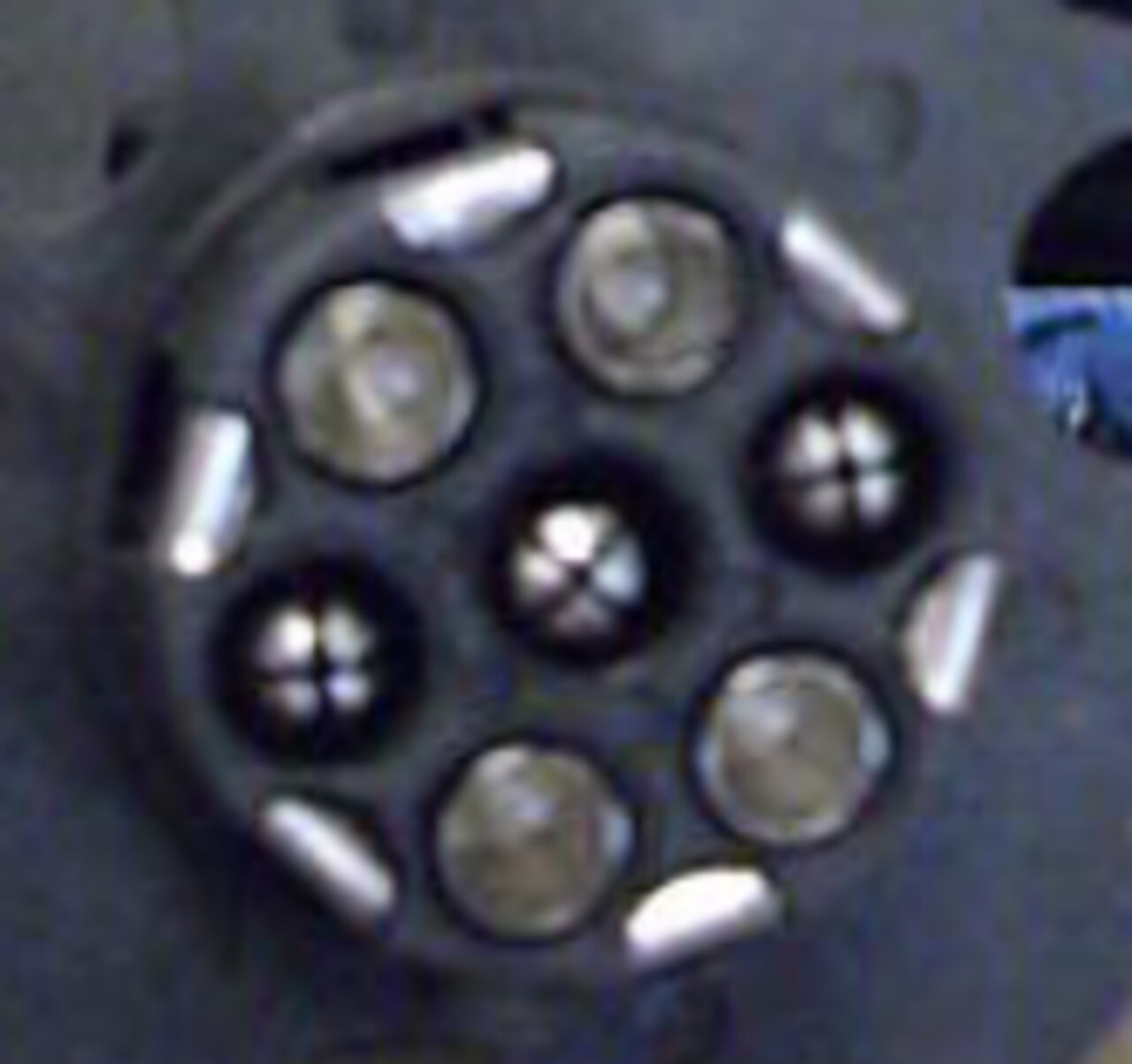

マルチコンフェダータイプの13ピントレーラー接続 -
13ピントレーラー接続（Multicon WeSTタイプ）
どちらのコネクタも同じ電気配線を持ち[2] [3] [4]、主にオランダとドイツで見られます。
コネクタには次の補足情報が存在します。
- ^ ab トレーラー[5]では、回路タイプ間の相互作用や、1つのグランドピンが機能していない場合に過電流が発生するのを防ぐため、ピン3と13を接続しないでください。
- ^ ab ピン5とピン7はトレーラー内で接続してはいけません[5]。左右の回路が別々になっている車両で問題が起きないようにするためです。
DIAB/VBGタイプのコネクタ
これらのコネクタは、雪、氷、塩が頻繁に発生する厳しい条件向けに sv:Djurle Industri AB (DIAB) によって特別に開発されました。必要に応じて、オプションの加熱ループを装備できます。さらに、これらは「自動切断」であるため、ドライバーがトレーラーを切断するときにプラグを切断し忘れたり、トレーラーがフックから外れたりしても、コネクタが損傷するリスクが低くなります。
14 ピン、17 ピン、および 22 ピンのコネクタは物理的な寸法は同じですが、接点の接触要素が異なります。
これらのコネクタは主にスカンジナビアで使用されていますが、米国、ベルギー、英国にもベンダーが存在するため、スカンジナビア以外でも見つけることができます。
予備としてリストされているこれらの連絡先の接続は自由に使用できます。
接地接点の最大許容電流は25A です。

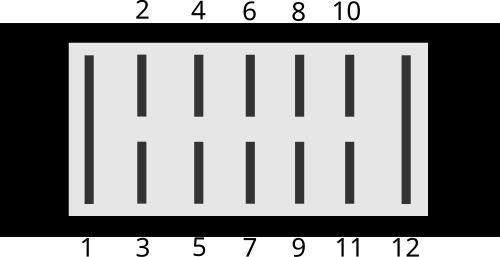

12ピンDIAB P12[6]
このコネクタは、標準 ISO コネクタでは不十分であると考えられる 12V 電気システム用に設計されています。このコネクタは大型車両用のコネクタと同じ方法で設計されていますが、物理的に小さくなっています。
コネクタには次の補足情報が存在します。
- ^ ab 左側と右側に別々の回路がある車両で問題を回避するために、ピン 4 と 5 をトレーラー内で結合しないでください。

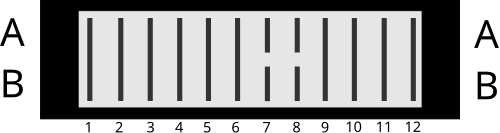

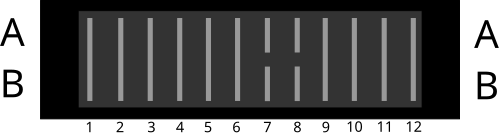

14ピン[7]
コネクタには次の補足情報が存在します。
- ^ ab 左側と右側に別々の回路がある車両で問題を回避するために、ピン 5 と 6 をトレーラー内で結合しないでください。

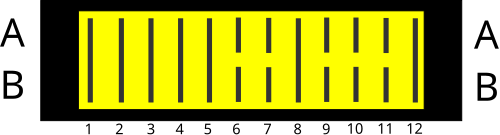

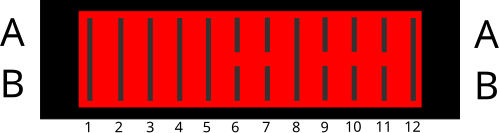

17ピン[7]
このコネクタは14ピンコネクタでは不十分な場合に使用されます
コネクタには次の補足情報が存在します。
- ^ ab 左側と右側に別々の回路がある車両で問題を回避するために、ピン 5 と 6A をトレーラー内で結合しないでください。

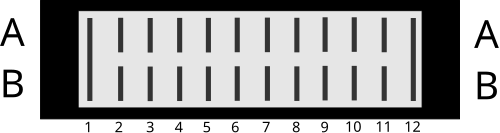

22ピン[7]
このコネクタは、多くの機能のサポートが必要な場合のために 17 ピン コネクタをさらに開発したものです。
コネクタには次の補足情報が存在します。
- ^ ab 左側と右側に別々の回路がある車両で問題を回避するために、ピン 5A と 6A をトレーラー内で結合しないでください。
