トポR

TopoR ( TopologicalRouter ) ^{[注 1]は、ロシアの会社 Eremex によって開発および保守されている}EDAプログラムです。プリント回路基板(PCB)のレイアウト専用です。2017 年 9 月 20 日現在のバージョンは 6.3.17875 です。[ 1 ^]

自動配線機能と、PCB の手動配線に必要な労力を削減するためのツール セットを備えています。TopoR の特徴は、優先配線方向がないことです。

柔軟な^[2]トポロジカルルータの研究は1988年に始まりました。^{[引用が必要]}

1996年^[要出典]には、実際に産業界で使われるようになったトポロジカルルーター^{[3] [4]}の最初のバージョンがリリースされました。2002年には、ダイアルエンジニアリング(「ダイアルエンジニアリング」)のフリースタイルルーター^[5] (FSR)がDOSで動作し、 P-CADとインターフェイスして2層基板の配線に成功しました。^{[5] [6] [7]}この初期のルーターは、配線に対する革新的なアプローチと、モデル、アルゴリズム、ソフトウェア実装の高効率性の利点を示しました。プログラムと付随する例には、1.44MBのフロッピーディスクで十分でした。^[5]同社はまた、その年の後半にWindows用のフリースタイルスイートを商用リリースする計画を発表しました。^{[8] [7]} DOS用のFSRの最後のバージョン^[9]は、 SpeedWayというルーターとFreeStyleというレイアウトエディタで構成されており、 2003年9月26日/2003年11月1日時点でバージョン1.6でした。^{[10] [11] [12]}

トポロジカルルーターの最初のWindowsバージョンは2001年にリリースされ^[要出典]、^[10] TopoRに名前が変更されました。^[13] TopoR 1.03は2003年9月26日に利用可能になり、ElekTrade (ЭлекТрейд)を通じて配布されました。^[10]このプログラムは、2層だけでなく多層プリント回路基板の配線も行いました。^{[7] TopoR は}FreeStyleTeamと呼ばれるグループによって開発され、Sergey J. Luzin (Сергей Юрьевич Лузин) が監督し、^[14]初期 FSR 開発者として Oleg B. Polubasov (Олег Борисович Полубасов) と Pavel I が監督しました。ドミトリエフ (Павел Иванович Дмитриев)、ゲヴォルグ・S・ペトロシアン (Геворг Самвелович Петросян)、マイケル・S・ルージン (Михаил Сергеевич Лузин)、アンドリュー・A・ルイセンコ(Андрей Александрович) TopoR 4.0は、2008年にEremex, Ltd.によって開発および保守されました。^[15]バージョン3.0は2006年にリリースされました。^{[16] [17]}このソフトウェアは、2007年にProsoft Spb. (ПРОСОФТ СПб) によって商用配布されました。^[14] TopoR 4.0では、DSNデザインとSESセッションファイルのインポート/エクスポートのサポートが追加されました。^[18] TopoR 4.1 (2008)以降、このソフトウェアはEremex, Ltd. によってさらに開発および保守されています。

TopoR は、サードパーティのレイアウト エディタ用の外部オートルータとして使用することも、Eremex 独自の回路図キャプチャおよびレイアウト エディタDelta Design (DD) と組み合わせて使用​​することもできます。TopoR は、Delta Design の FST 形式、Specctra /ELECTRA 互換の DSN 設計ファイル、^[19]、またはP-CAD PCB ASCII (2000、2002、2004)、PADS PCB ASCII (3.5、4.0、5.0、2005.0)、またはEAGLE BRD XML 形式 (6.x) で入力をインポートします。^{[20]結果として得られる基板は、Specctra/ELECTRA SES セッション ファイル、} DXF、Gerber、P-CAD PCB ASCII (2000、2002、2004)、PADS PCB ASCII (3.5、4.0、5.0、2005.0) にエクスポートできます。

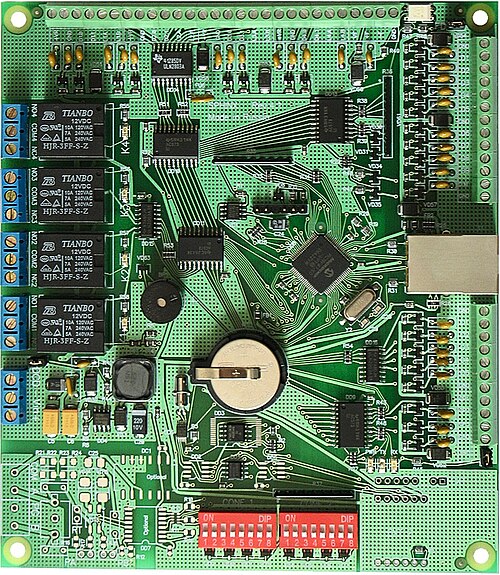

配線トポロジのルーティングは自動的かつ柔軟に行われ、角度は 90° と 45° に制限されません。

PCB スペースを効率的に使用し、層内に優先配線方向が存在しないことにより、電磁クロストークが大幅に減少します。^[要出典]

TopoR は、設計上の制約に違反する場合でも、すべての接続をルーティングします。このような違反は、後で自動的に修正できます。

オブジェクト (コンポーネントやビアなど) を移動すると、適切なクリアランスでワイヤの長さと形状が自動的に最適化されます。

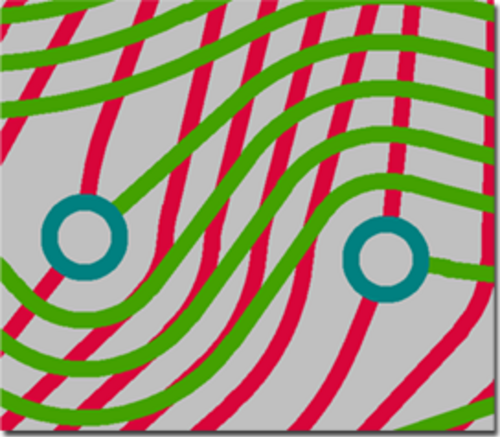

ユーザーは、ワイヤの形状を計算する 2 つの方法 (円弧ありまたは円弧なし) から自由に選択できます。最初の方法では、ワイヤは線のみで構成されます。もう 1 つの方法では、ワイヤがパッドの周りを周回するときに適切なクリアランスが維持され、円弧と線で構成されます。

TopoRは、レイアウトの複数の代替バリアントを同時に最適化します。最悪のパラメータ（総配線長とビア数あたり）を持つバリアントは削除されます。^{[21] [22]}

TopoR には自動コンポーネント配置機能があります。この手順は、ボードのすべてのコンポーネントにも、特定の領域のコンポーネントのみにも使用できます。手動配置の品質には匹敵しませんが、手動配置の準備手順として使用できます。

各ネットの最小クリアランスと希望クリアランスを指定できます。

TopoR はトレース ネッキングを自動的にサポートします。つまり、狭いパッド (またはワイヤの幅よりも直径が小さいパッド) に近づくワイヤや、ボトルネック (たとえば、コンポーネントのパッド間) を通過するワイヤの幅を狭めます。

ワイヤからパッドへの遷移にはティアドロップスタイルのスムージングが使用されます。設計段階でこの手順を使用すると、CAM エディターでティアドロップが追加されたときに設計ルール チェックで違反が発生するのを防ぐことができます。

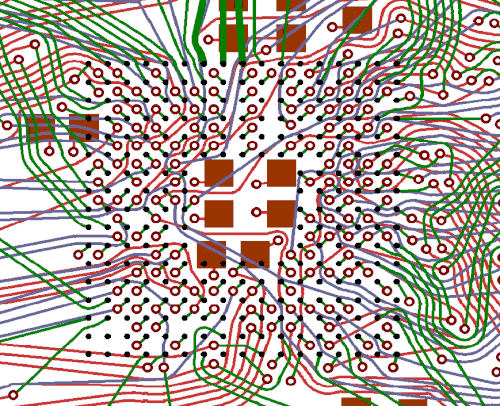

TopoRはボールグリッドアレイ（BGA）コンポーネント領域を認識し、それらをルーティングするための特別な戦略を適用することができます。これにより、ビアの数、接続の密度、場合によってはルーティング層の数を減らすことができます。^{[23] [24] [25]}

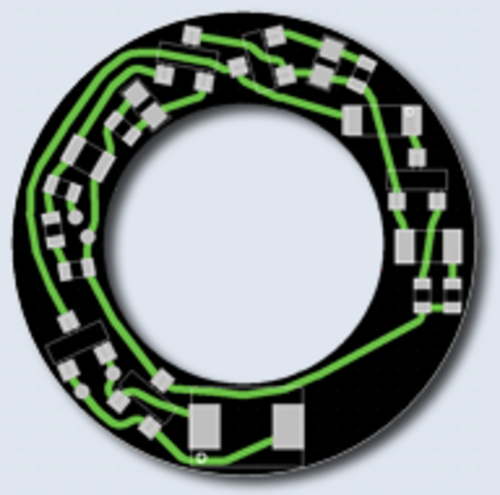

単層基板の配線では、層間接合部の数を最小限に抑えたり、単層配線を見つけたりするために特別なアルゴリズムが使用されます。^[26]

gEDAスイートのレイアウトプログラムPCBには、 2008年にDJ Delorieの指導の下、 Googleが資金提供したオープンソースプロジェクトでAnthony Blakeが作成したToporouterという同様のトポロジカルオートルーターが含まれています。 ^[27]これは主に、Tal Dayanの1997年の博士論文「Rubberbandベースのトポロジカルルーター」で説明されているアルゴリズムの実装に基づいています。^{[27] [28]このルーターは、オープンソースの}KiCadプロジェクトでも 使用できるように適応されています。
