熱可塑性被覆ケーブル

熱可塑性被覆ケーブル(TPS) は、ポリ塩化ビニル(PVC) 熱可塑性樹脂の強化外装で、1 本以上の個別の焼鈍銅導体を覆い、それ自体が PVC で絶縁されています。このタイプの配線は、多くの国で住宅や小規模商業施設の建設によく使用されています。2 本の絶縁導体と 1 本の非絶縁アース導体 (すべて外装内に収納) を備えたフラット バージョンのケーブルは、ツイン アンド アースと呼ばれます。ヨーロッパ本土では、円形の同等品の方が一般的です。

「コア」内の電流を流す導体はそれぞれ、個別の熱可塑性シースで絶縁されており、その色は導体の用途を示しています。保護接地導体も緑/黄色 (または緑のみ) の絶縁体で覆われている場合がありますが、一部の国ではこの導体は裸銅のままにされている場合があります。電流を流す導体の断面積 (CSA) が大きいケーブルの場合、保護接地導体は小さくなり、連続電流容量が低くなります。使用される導体は、断面が単線の場合と、撚り合わせた場合があります。

熱可塑性プラスチックの種類、導体の寸​​法、個々の絶縁体（ある場合）の色は、各国の規制機関によって指定されています。^[1]

熱可塑性被覆ケーブルは、電気導管や装甲ケーブル内の配線よりも、げっ歯類による損傷や偶発的な機械的損傷を受けやすくなります。

北米では、このタイプのケーブルは NM ケーブルと呼ばれています。NM は「非金属」を意味し、外側の被覆を指します。導体は依然として金属です。NM は 1926 年に初めてNECに記載され説明されましたが、数年前の 1922 年にニューヨーク州ローマの Rome Wire Company によって発明され、「Romex」という商標名で販売されました。^[2] 現在、「Romex」という名前はSouthwire Company の商標です。 ^[3]

最近の^{[いつ? ]製品では、NM ケーブル シース (またはジャケット) の色は、その中の電流を流す導体のゲージ、またはシース自体の特殊特性のいずれかを示します。古い設備で使用されているケーブルは、この}色分けに準拠していない可能性があります。

以下は銅導体の公称電流定格です。長距離の場合は、電圧降下を最小限に抑えるために太いワイヤが必要になる場合があります。

 白: 15アンペア回路用14 AWGワイヤ（2.08 mm ²）

 黄色: 20アンペア回路用の12 AWGワイヤ（3.31 mm ^{2 ）}

 オレンジ: 30アンペア回路用10 AWGワイヤ（5.26 mm ^{2 ）}

 黒: 60 アンペアおよび 45 アンペアの回路の場合はそれぞれ6 または 8 AWG ワイヤ (13.3 mm ²または 8.37 mm ^{2 )}

 灰色: 地下設備用、「地下フィーダー」(UF)ケーブルとして指定^[4]

外側のジャケットには、シース内に何本の絶縁電線が隠されているかを示す文字が書かれています。これには絶縁されていないアース線は含まれません。たとえば、ケーブルに「12-2 AWG」と記載されている場合、絶縁された 12 ゲージの電線が 2 本 (黒と白の電線) あり、アース線が 1 本あることを意味します。ラベルに「12-3」と記載されている場合、このケーブルには 4 本の導体 (12 ゲージの絶縁電線 3 本と裸銅のアース線 1 本) があります。^[5]

さまざまなタイプのケーブルがさまざまな用途に承認されています。乾燥した場所の屋内配線に使用されるケーブルは、地下埋設、コンクリートへの直接埋め込み、またはサービス エントランスでの使用に承認されているタイプとは異なります。

オーストラリアとニュージーランドでは、外部シースの色は、通常、フラット TPS の場合は白、円形 TPS の場合はオレンジですが、他の色もいくつか用意されています。断面積 (CSA) 1～6 mm ^{2のワイヤ サイズが用意されており、外部シースがコアを覆っています。 TPS ケーブルには、シングル、ツイン、}ツインとアース、3 とアース、4 とアースの複数の導体構成が用意されており、最後の 2 つは三相電源用です。 より大きなサイズも用意されていますが、単線導体は 1 mm ² CSA を超えるワイヤ サイズではほとんど使用されません。これは、撚線導体の製造コストがわずかに増加するよりも、特に終端点での作業が比較的容易であるためです。^{[引用が必要]}

北米とは異なり、シース内のアース線の存在は、存在する場合は常に明記されています（例：ツインケーブルには2本の導体があり、ツインおよびアースケーブルには3本の導体があり、2Cおよび2C+Eと表示されます）。アース導体は、1 mm ²ケーブルを除いて常に撚線であり（北米の使用法とは異なり）、緑と黄色の縞模様のプラスチック絶縁体で覆われています。古いケーブルでは、アース導体のプラスチック絶縁体は緑色です。^[6]

TPSケーブルが導入される前は、強靭なゴム被覆（TRS）ケーブルが使用されていました。このため、TPSは「強靭なプラスチック被覆」と呼ばれることもあります。^{[7] [8]}

平型 TPS は円形 TPS よりも一般的で、家庭用および工業用の照明、電源コンセント、電化製品、HVACユニットの固定配線に使用されます。円形 TPS は工業用および商業用の設備では一般的ですが、家庭用設備では通常使用されません。円形 TPS から外側の被覆を剥がすのは、平型 TPS から剥がすよりも難しい場合があります。^[要出典]

•

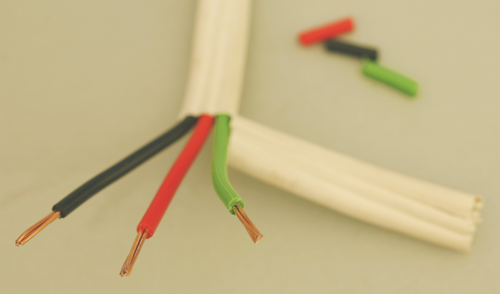

  単相プラスアース用フラットツインおよびアース導体TPSケーブル
•
  同じケーブルの断面。3本の撚り線が内部に見えている。
•

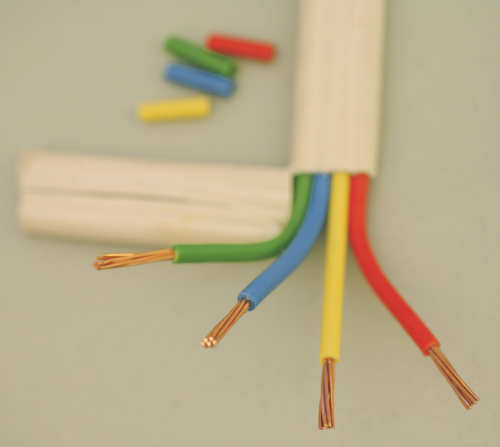

  三相プラスアース用フラット三相アース導体TPSケーブル
•
  同じケーブルの断面。4本の撚り線が内部に見えます。
•
  ケーブルの断面。内部に3本のソリッドワイヤが見える。

英国では、ツインおよびアース (または T および E) 形式の熱可塑性被覆ケーブルには、回路保護導体 (CPC またはアース) が絶縁されておらず (むき出し)、主芯線に比べて直径が小さくなっています。緑色と黄色のスリーブは別売りで、端に取り付けます。最初に主導体の断面積が示され、次に CPC の断面積が示されます。

英国標準メートル法ツインケーブルおよびアースケーブルのサイズ

• 1/1 mm ²および 1.5/1 mm ²には、固体導体と CPC があります (主に低電力照明または警報回路で使用されます)
• 2.5/1.5mm ^{2 は}ソリッド CPC を持ち、ソリッドまたは撚り線導体を持つ場合があります (主にソケット回路、ラジアルまたはリング回路に使用されます)
• 4/1.5 mm ²および 6/2.5 mm ²には、撚線導体とソリッド CPC (固定高電力機器またはサブメイン) があります。
• 10/4 mm ²および 16/6 mm ²には、撚線導体と CPC (固定高電力機器またはサブメイン) があります。

古い建物 (1970 年以前) では、インペリアル サイズのケーブルが使用されており、CPC がない場合もあります。英国本土の配線規則では、現在 (BS 7671:AMD3)、フル サイズの絶縁 (G/Y) アース導体を備えたツインおよびアースまたはフラット TPS は有効なケーブル タイプとして認められていません。これは、アイルランド共和国との国境を越えて作業する請負業者にとっては扱いにくい場合があります。

より小さい導体サイズでは、3 本の電流搬送導体と回路保護 (アース) 導体を含むバージョンも利用できます。これらの構成は、スイッチ付き照明回路、スイッチ付きおよびスイッチなしの電源を必要とするバッテリー バックアップ式非常照明、スイッチ付きおよびスイッチなしの電源を必要とするランオン タイマー付き換気扇、主電源で駆動する相互接続型煙探知器、セントラル ヒーティング サーモスタットなどの用途でよく使用されます。

全体のシースはグレーの PVC (BS 6004)、または低煙化合物用の白 (BS 7211) ですが、2005 年より前は白の PVC も利用可能でした。

アイルランド共和国では、状況は英国とは異なります。2013年より前のIS 201-4:2001 (IS 201 パート4: 固定配線用のPVCおよび低煙ハロゲンフリー被覆ケーブル) では、英国スタイルのツインおよびアース、および主導体と同じ断面積でケーブルの全長にわたって緑と黄色の絶縁が施されたCPCを備えたバージョンの両方が許可されていました。ただし、2013年からは、絶縁されていない縮小CPCのオプションが標準IS 201-4:2013から削除され、アイルランド共和国での新規設置では許可されなくなりました。^[9]
