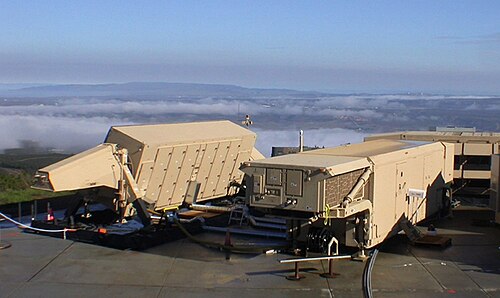

AN/TPY-2 可搬型レーダー

AN /TPY-2監視可搬型レーダーは、前方配備型 X バンド可搬型 (FBX-T)とも呼ばれ、長距離、超高高度のアクティブデジタルアンテナアレイです^[1]^[2] X バンド監視レーダーは、既存のミサイルおよび防空システムに層を追加するために設計されています。範囲は 2,900 マイル (2,500 海里、4,700 km) です。^[3]レイセオン社製で、終末高高度地域防衛(THAAD) ミサイルシステムの主レーダーですが、 MIM-104 パトリオットシステムの AN/MPQ-53 レーダーのキューも備えています。パトリオット PAC-3 は、THAAD よりも低高度のミサイルおよび防空システムです。

AN/TPY-2は、弾道ミサイルを検知、分類、追跡、迎撃できるミサイル防衛レーダーです。2つの動作モードがあり、1つは上昇中の弾道ミサイルを検知するモード、もう1つは降下中の弾頭に迎撃ミサイルを誘導するモードです。ミサイルを検知すると、捕捉、追跡し、強力なレーダーと複雑なコンピューターアルゴリズムを使用して、弾頭と対抗手段などの非脅威を区別し、運動弾頭を撃ち抜いてミサイルを破壊します。^[4]

AN/TPY-2は、8.55～10GHzのXバンドで動作するデジタルアンテナアレイレーダーです。レイセオン社は、国家ミサイル防衛（NMD）Xバンドレーダー（XBR）やAN/FPS-129 HAVE STAREとともに、このレーダーをXバンドファミリーの一部として製造しています。^[5] Xバンドを使用すると、Lバンドなどの低周波数バンドよりもターゲットの解像度が向上しますが、低周波数バンドは通常、レーダー断面積（RCS）の低いターゲットの検出に優れています。Xバンドの周波数と狭いビーム幅により、弾頭、クラッター、デコイなどの小さな物体間の差別化、つまり「距離分解能」が向上します。ミサイルの脅威に関する情報が受信され、その速度や軌道などの情報が判明すると、このデータは下流の弾道ミサイル防衛システム（BMDS）追跡、識別、射撃管制レーダーに直ちに渡されます。このアプローチにより、センサーのカバー範囲が拡大し、BMDS 戦闘空間が拡大する可能性が高まり、ミサイルが防衛システムを突破する能力が複雑化します。

米国ミサイル防衛局（MDA）とレイセオンは、窒化ガリウム半導体部品の導入により、XバンドTPY-2ミサイル防衛レーダーの検出範囲と感度を向上させる計画を立てている。

2024年9月25日、RTX（レイセオン）は、 GaNデバイスをフル装備した初のTPY-2を完成させたと発表しました。^[6]

展開

このシステムは米陸軍が開発し、現在も戦域および戦術用途における防空砲兵による使用に責任を負っている。国家弾道ミサイル防衛の一部として、米国ミサイル防衛局がAN/ TPY-2 の適用に責任を負っている。^[要出典]

このレーダーは日本に配備され、北朝鮮のミサイル開発に関する戦略レベルの情報を収集するとともに、日本に弾頭の飛来を警告している。また、車力地域のAN/TPY-2レーダーは、日本付近のロシア領土をスキャンすることができる。日本は、ポイント防衛用にPAC-3と、より長距離のRIM-161スタンダードミサイル3戦域弾道ミサイル防衛を使用できるコンゴウ級駆逐艦のイージスシステムをアップグレードしている。^[^要出典^]

AN/TPY-2は、米国の国家ミサイル防衛開発の一環としてアラスカに配備されている。米国は、イスラエルの2層アロー2ミサイルとパトリオットPAC-3ミサイル防衛を補完するために、このレーダーをイスラエルに提供することに同意した。^[7] これは、ヴァンデンバーグ空軍基地にある固定式AN/FPS-129 HAVE STARE Xバンド「大型ディッシュ」レーダーを補完するものである。^[8]まだ指定されていない小型の可動式Xバンドディッシュも、AN/TPY-2と組み合わせられる可能性がある。

第1 宇宙旅団は現在、カタール、トルコ、イスラエル (第 13 ミサイル防衛中隊) にある米陸軍 TPY-2 レーダー基地 (中隊) を監督しています。^{[出典が必要]}
