シーケンス図

ソフトウェアエンジニアリングにおいて、シーケンス図^[1] は、時系列で並べられたプロセスの相互作用を示します。この図は、関連するプロセスとオブジェクト、および機能を実行するために必要に応じて交換されるメッセージのシーケンスを示します。シーケンス図は通常、 開発中のシステムの4+1アーキテクチャビューモデルにおけるユースケースの実現に関連付けられます。シーケンス図は、イベント図またはイベントシナリオと呼ばれることもあります。

ユースケースの特定のシナリオでは、図には外部アクターが生成するイベント、その順序、および起こり得るシステム間イベントが表示されます。^{[2]図では、アクターからシステムへシステム境界を越えるイベントが強調されています。システムシーケンス図は、}ユースケースの主な成功シナリオと、頻繁または複雑な代替シナリオ に対して作成する必要があります。

シーケンス図には 2 種類あります。

• シーケンス図 (SD) : シーケンス図の通常バージョンでは、システムの動作方法が説明され、システム内のすべてのオブジェクトが具体的に説明されます。
• システム シーケンス ダイアグラム (SSD) : すべてのシステムはブラック ボックスとして扱われ、システムが所有するすべてのクラスが描画されるわけではありません。代わりに、System という名前のオブジェクトだけが描画されます。

シーケンス図では、同時に存在するさまざまなプロセスまたはオブジェクトが平行な垂直線 (ライフライン) として表示され、それらの間で交換されるメッセージが発生順に水平矢印として表示されます。これにより、単純なランタイム シナリオをグラフィカルに指定できます。

システム シーケンス図では、次の内容を指定して表示する必要があります。

• 外部のアクター
• これらのアクターによって呼び出されるメッセージ（メソッド）
• 以前のメッセージに関連付けられた値（ある場合）を返す
• ループまたは反復領域の表示

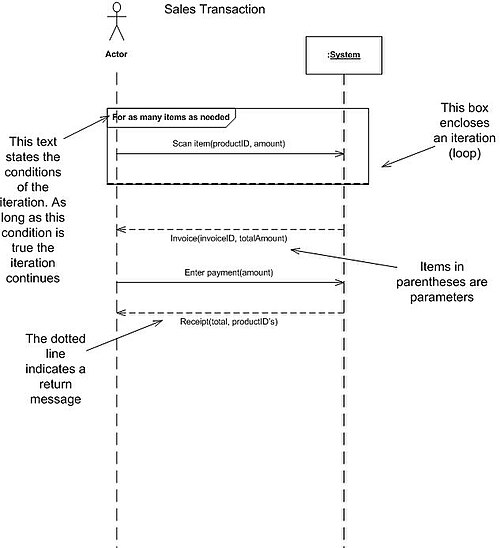

専門家は、プロジェクトの開発において、システム シーケンス図を使用して、ユーザーとシステムの間で特定のタスクがどのように実行されるかを示すことがよくあります。これらのタスクには、反復的なタスク、単純なタスク、または複雑なタスクが含まれる場合があります。目的は、ユース ケースを視覚的な形式で示すことです。システム シーケンス図を作成するには、統一モデリング言語 (UML) に精通している必要があります。これらのモデルは、タスクを実行するアクター (システムに影響を与える人々) とシステムの背後にあるロジックを示します。シーケンス図の読み方は、アクターまたはシステム (ページの上部にあります) から始めます。各アクターまたはシステムの下には、「ライフライン」と呼ばれる長い点線が接続されています。アクションは、これらのライフライン間を伸びる線で実行されます。アクション ラインとライフラインの接続は、アクターまたはシステム間の相互作用を示します。システム シーケンス図の上部または下部には、アクションの詳細を示すメッセージが表示されることがよくあります。たとえば、アクターによるログイン要求は、ログイン (ユーザー名、パスワード) で表されます。各アクションが実行されると、応答または次のアクションが前のアクションの下に表示されます。行を下に読むと、提供されたモデルで特定のアクションがどのように、どのような順序で実行されるかを詳細に確認できます。

ライフラインがオブジェクトのものであれば、それは役割を示します。インスタンス名を空白のままにしておくと、匿名および名前のないインスタンスを表すことができます。 → メッセージは、上にメッセージ名が書かれた水平矢印で書かれ、相互作用を表します。実線の矢印の先は同期呼び出しを表し、開いた矢印の先は非同期メッセージを表し、破線は応答メッセージを表します。^[3] 呼び出し元が同期メッセージを送信した場合、サブルーチンの呼び出しなど、メッセージが完了するまで待機する必要があります。呼び出し元が非同期メッセージを送信した場合、処理を続行でき、応答を待つ必要はありません。非同期呼び出しは、マルチスレッドアプリケーション、イベント駆動型アプリケーション、およびメッセージ指向ミドルウェアに存在します。アクティベーションボックス、またはメソッド呼び出しボックスは、ライフラインの上に描画される不透明な四角形で、メッセージに応答してプロセスが実行されていることを表します ( UMLの ExecutionSpecifications )。

自分自身のメソッドを呼び出すオブジェクトはメッセージを使用し、他のボックスの上に新しいアクティベーション ボックスを追加して、処理の次のレベルを示します。オブジェクトが破棄されると(メモリから削除されると)、ライフラインの下に X が描画され、その下の破線は描画されなくなります。これは、オブジェクト自体または別のオブジェクトからのメッセージの結果であるはずです。

図の外部から送信されたメッセージは、塗りつぶされた円 ( UML ではメッセージ) またはシーケンス図の境界 ( UML ではゲート) から発信されるメッセージとして表すことができます。

UMLは、シーケンス図の機能に大幅な改善をもたらしました。これらの改善のほとんどは、相互作用の小さな部分を表す相互作用フラグメント^[4]という概念に基づいています。複数の相互作用フラグメントを組み合わせて、さまざまな組み合わせフラグメント^[5]を作成し、並列処理、条件分岐、オプションの相互作用を含む相互作用をモデル化するために使用されます。
