ソフトウェア工学
の分野における統一モデリング言語では、プロファイル図[1]は

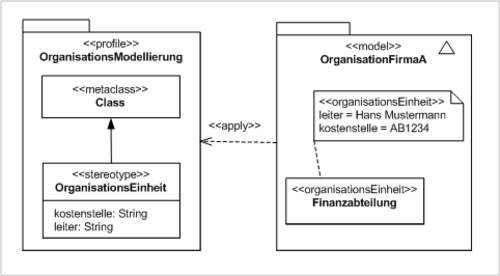

メタモデルレベルで動作し、ステレオタイプをステレオタイプを持つクラスとして、プロファイルをステレオタイプを持つパッケージとして表示します。[2]拡張関係（閉じた塗りつぶされた矢印の付いた実線）は、特定のステレオタイプがどのメタモデル要素を拡張しているかを示します。
«stereotype»«profile»
歴史
プロファイル図はUML 1には存在しませんでした。この問題を表示するために他の図が使用されていました。[2] プロファイルの使用状況を表示するためにUML 2で導入されました。[1]
