スタディメーター

スタディメーターは、既知の高さの物体までの距離を、その装置で観測される物体の上部と下部の間の角度を測定することによって推定する光学装置である。この装置は鏡を使用して2つの物体間の角度を測定するという点で六分儀に似ているが、物体の高さをダイヤルで入力する点で異なる。これは数種類の光学距離計の1つであり、大きな機器を必要としないため、手持ちでの実装や潜水艦の潜望鏡への設置に最適であった。^{[1]スタディメーターは}アナログコンピュータの一種である。

携帯型スタディメーターは、アメリカ海軍士官のブラッドリー・アレン・フィスク（1854-1942）によって開発された。砲撃用に設計されたが、1895年に行われた最初の海上試験では、艦隊の航行と航海に同様に有用であることが示された。通常は艦橋に保管され、艦橋や艦橋の翼で使用され、編隊航行時に軍艦同士の適切な距離を保つためや護送船団で使用された。^[2]

アメリカ海軍船舶局は、1890 年代後半に開発されてから間もなく、手持ち式スタディメーターの発注を何度も請け負いました。1900 年代初頭までに、このスタディメーターは六分儀、望遠鏡、操舵盤、平行移動分度器、その他の航海用具とともに、米国の軍艦に乗艦する航海士の標準装備の一部となりました。

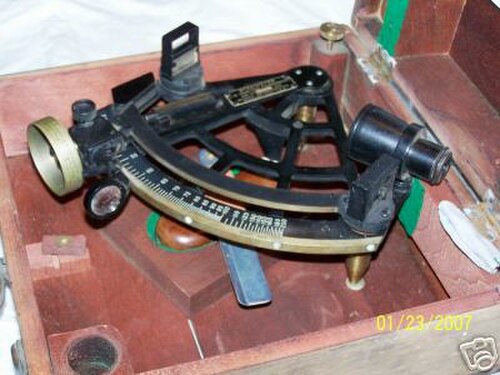

第二次世界大戦中、マーク 5 バージョンは、物体の高さを設定する線形スクリューウォーム ドライブの代わりに単一のピボット アームを備え、六分儀のように機能するように開発されました。この開発の主な利点は、物体の高さを設定するためにはるかに高速に調整可能なアーク アームで照準を合わせる前に、物体の高さごとに調整する必要があった低速のウォーム ドライブがなくなったため、高さの異なる複数の物体をはるかに高速に測定できるようになったことです。

現在でも、アクティブレーダーの使用が望ましくない 場合に、米国海軍の軍艦で使用されています。

• レンジファインダー
• スタディアメトリック距離測定

ウィキメディア・コモンズには、スタディメーターに関連するメディアがあります。

• 携帯型身長計、情報と写真
