ソケット 1

ソケット 1

タイプ	ジフ
チップフォームファクタ	PGA
連絡先	169
FSBプロトコル	?
FSB周波数	16～33 MT/秒
電圧範囲	5V
プロセッサ	インテル 486 SX、486 DX、486 DX2、486オーバードライブ
後継	ソケット2
この記事はCPUソケットシリーズの一部です

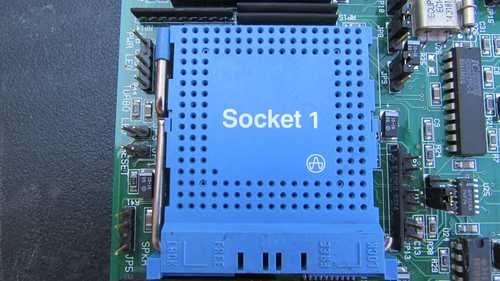

ソケット 1 は、もともと「OverDrive」ソケットと呼ばれていましたが、Intelが作成した一連の標準CPU ソケットのうち、さまざまなx86マイクロプロセッサが挿入される 2 番目のソケットでした。これは、Intel の最初の標準 169 ピンピン グリッド アレイ(PGA) ソケットのアップグレードであり、公式に指定された最初のソケットでした。ソケット 1 は 486 アップグレード ソケットとして意図されており、アップグレード チップが誤って挿入されるのを防ぐために 1 つのピンが追加されました。

ソケット1は、 5ボルト、16～33MHzの486SX、486DX、486DX2、486OverDriveプロセッサに適した169ピンのゼロ挿入力（ZIF）17×17ピングリッドアレイ（ PGA ）ソケットでした。 [ ^1]
