スモールマルチプル（トレリスチャート、ラティスチャート、グリッドチャート、パネルチャートとも呼ばれる）は、同じスケールと軸を使用する一連の類似したグラフまたはチャートであり、それらを容易に比較できる。データセットの異なる部分を表示するために複数のビューを使用する。この用語はエドワード・タフティによって広められた。
タフティによれば、
定量的推論の中心にあるのは、「何と比較するのか？」という一つの問いです。多変量かつデータ豊富なスモールマルチプルデザインは、変化、対象間の差異、選択肢の範囲を視覚的に比較することで、この問いに直接答えます。データ表示における幅広い問題に対して、スモールマルチプルは最適なデザインソリューションです。[ 1 ]

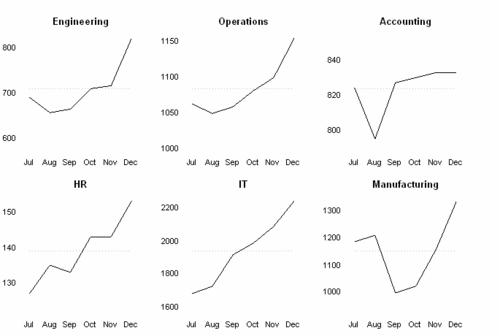

この例では、部門の給与費用が月ごとにグラフ化されており、各部門の平均が破線で示されています。各パネルの目盛りが異なるのは、範囲と比較した時間の経過に伴う相対的な変化を強調するためです。目盛りを標準化することで、異なる部門間の規模の比較についての洞察が得られます。各パネルで異なる数値スケールのデータを表示する場合は、2 つの独立した Y 軸を使用できます。[ 2 ] [ 3 ]
この種の視覚化の最も初期の例としては、1886 年頃のエドワード・マイブリッジの写真シリーズ「馬の動き」や、米国統計地図帳に掲載されたフランシス・アマサ・ウォーカーによる 1870 年の国勢調査年の市民の職業の表などが挙げられる。 [ 4 ] [ 5 ]
マイブリッジの作品は、馬がギャロップする際に4本の蹄すべてが地面から離れることを初めて証明しただけでなく（中央上部の図版参照）、芸術表現の面でも新たな地平を切り開き、映画の発展の基礎となった。マイブリッジはその後も、少年たちがカエル跳びをする様子やバイソンがギャロップする様子など、ストップモーション撮影という手法を用いて動物の動きを捉えた多数の小作品を制作した。
スケッチによる図解の例は、フランシス・アマサ・ウォーカーが1870年に出版した『米国統計地図帳』に掲載されている図表に見ることができる。 当時、米国国勢調査局長を務めていたウォーカーは、国勢調査の収集・分析方法を近代化することを決意し、この地図帳を用いて、数多くの美しいスモールマルチプル図を含む、これまでにない視覚的な形式で最終データセットを提示した。
隣には、1870年の国勢調査に基づき、職業別に人口を分類した図表があり、学校に通っている人の数も含まれています。この図表は、ツリーマップ表示と小さな複数の図表を格子状に並べたレイアウトの両方を使用している点で革新的です。アトラスに掲載されているその他の例としては、時間の経過に伴う人口の変化を示す並列の地理的地図、人口統計の内訳を示すタイル状のモザイク図表、年齢と性別による死亡者数を州ごとにタイル状に並べた分岐棒グラフなどがあります。[ 5 ]

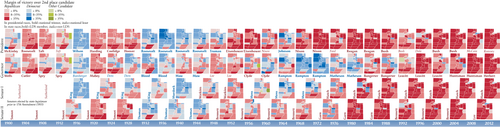

スモールマルチプルは、多変量マッピングにおける地図作成デザインでよく用いられる手法です。スモールマルチプルチャートと同様に、各パネルは同じ基となる二次元空間を使用しますが、この場合は地理的な空間です。通常、マッピングされる変数は農産物の種類など類似したタイプであるため、各パネルで同じ地図記号を使用でき、地図間の迅速な比較が可能になります。
スモールマルチプルのもう1つの一般的な用途は、アニメーションマップの代替として、時間の経過に伴う空間パターンの変化を示すことです。[ 6 ]各方法の有効性に関するいくつかのテストでは、一般的に、それぞれに明確な利点があり、アニメーションは傾向、特に動きを見るのに適しており、スモールマルチプルは時間間の比較を行うのに適しているという結論が出ています。[ 7 ]
