シェッド（織物）

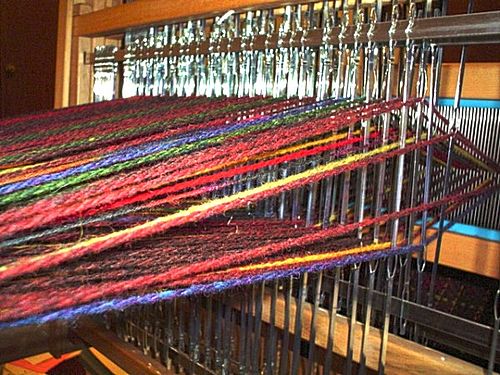

織物において、シェッドとは、緯糸が織り込まれる上糸と下糸の間の一時的な分離のことである。シェッドは、緯糸を経糸に絡ませて織物を作りやすくするために作られる。ほとんどのタイプの織機には、経糸の一部を他の糸から分離する何らかの装置がある。この分離はシェッドと呼ばれ、緯糸を運ぶシャトルが経糸に対して垂直にシェッドを移動できるようにする。どの糸を上げ、どの糸を下げるかは、シャトルが通過するたびに変更される。^[1]

織りの工程は、杼口を上げて、シャトルを通し、杼口を閉じ、緯糸を打ち付けるという4つのステップに簡略化できます。その後、異なる糸のセットを上げて、経糸と緯糸を織り合わせることで、これらのステップが繰り返されます。^[1]

シェディングという用語は、シェッドを作成する動作を指します。^[2]シェディングデバイスは、シェッドを上げたり開いたりするために使用されるデバイスです。分離を作成することは、シェッドを上げるまたは開くと呼ばれ、その逆はシェッドを下げるまたは閉じると呼ばれます。

脱皮装置

シェッドを上げ下げするのに使用する装置の種類は、織機の種類によって異なります。タブレット織機では、タブレットまたはカードを回転させてシェッドを上げ下げします。床織機では、ハーネスによってシェッドが作成されます。インクル織機には、1 セットのヘドルがあり、シェッドが手作業で作成される、より原始的なシェッド作成装置の 1 つがあります。

もともとは開口はなく、タペストリー織りのように経糸を 1 本ずつ拾い上げて緯糸を経糸に挿入していました。緯糸を 1 本織り終えるごとに、経糸を取り出し、再び持ち上げる必要があり、この作業に時間がかかりました。作業をスピードアップするため、再現性のある開口を作るためのさまざまな装置が開発されました。これにより、緯糸を分離した糸の間に通すことができ、糸を毎回 1 本ずつ分離する必要がなくなりました。最初のタイプの開口装置は、開口ロッドと呼ばれていました。これは織りやすくするために経糸に挿入するロッドであり、ヘルドと同時に登場しました。ロッドの上下に糸が交互に通され、ロッドの下を通った糸は、バーに取り付けられたストリングヘルドを通りました。開口は、開口ロッドを上げる方法と、ヘルドを上げる方法の 2 通りで作成されました。^[3]シェッドロッドは東洋起源の発明で、紀元1世紀にエジプトを経由してヨーロッパに導入されました。ローマ人は平織りと綾織りの両方にシェッドロッドを使用していました。^[4]

シェッドロッドの後には、剛性ヘドル織機が登場し、剛性ヘドルを上げ下げすることでシェッドが作られる。織機が進化するにつれ、シェッドロッドは2組目のヘドルに置き換えられ、ヘドル付きのシャフトは合計2本になった。最終的には、現代の床置き織機のような、シェッドを作るために上げることができるシャフトが多数ある織機が開発された。^[3]

上昇式シェッド織機

ハーネス織機には2つの異なる開口方法が開発されました。1つは、ハーネスの1つまたは組み合わせを持ち上げて、他のハーネスを固定する方法です。^[3]このタイプの織機は上昇シェッド織機として知られ、テーブル織機、ドビー織機、ジャック織機などがその例です。^[5]ハーネス織機で使用されるもう1つの方法は、一部のハーネスを上げ、他のハーネスを下げる方法です。2番目の方法では、上昇シェッド織機ほど高く上げる必要がないため、選択したハーネスを持ち上げる労力が軽減されました。^[3]カウンターバランス織機とカウンターマーチ織機は、この2番目のタイプです。

貧しい小屋

経糸がきれいに離れず、開口が悪くなる原因は数多くあります。経糸がたるんでいる、糸が筬に近づきすぎている、経糸の最初の 1 フィートほどの糸の取り扱い箇所で摩擦が大きくなるなど、いずれも開口が悪くなります。^[5]モヘアのような毛羽立った糸も開口が悪くなる原因となります。^[1]開口を良くするために、織工は筬を布に当てたままハーネスを持ち上げたり、^[1]^[5]ハーネスを 1 度に 1 つだけ持ち上げたりすることができます。織り方を変えることで、開口が良くなることもあります。^[5]時間のかかる方法ですが、織工は杼口に棒を差し込んで杼口を空け、シャトルが通れるようにすることもできます。
