ランゲンベルク送電塔

ランゲンベルク送信塔（「送信所ランゲンベルク」または「送信施設ランゲンベルク」とも訳される）は、アナログFMラジオおよびデジタルTV （DVB-T2 HD）信号の放送局です。ドイツのフェルバート県ランゲンベルクにあり、 Westdeutscher Rundfunk （WDR）が所有および運営しています。

送信所の歴史は大きく変化しています。送信所は1927 年に初めて運用を開始し、出力は60キロワット(kW) で、地面から絶縁された 2 つの 100 メートルの自立型鉄骨塔にT 型アンテナが取り付けられていました。

歴史

1926年、「西ドイツ放送協会」と地元住民の協会はランゲンベルクに送信塔を建設することに合意した。1927年1月15日に送信塔が開設された。^[1]

1930 年代初頭、共産主義地下組織は、自らのプロパガンダを放送するために、スタジオから送信所までの回線を操作しようとしました。その試みは失敗しましたが、塔の 1 つの頂上に赤い星を取り付けることに成功しました。その星は同日撤去されました。

1934年、T型アンテナは160メートルの木造塔から吊るされたアンテナに置き換えられ、送信電力は100kWに増加した。しかし、この塔は1935年10月10日に竜巻によって破壊された。その後、3本の45メートル自立型塔に吊るされた三角形のアンテナが建設され、1935年12月に運用を開始した。1940/41年には、240メートルの絶縁支線付き鋼管マストに2本目のアンテナが設置された。 1945年4月12日、 SS防護部隊によってアンテナシステム全体が破壊された。

1945年以降

第二次世界大戦後、英国軍は、それぞれ高さ50メートルの6本のマストに取り付けられた2本の三角形のアンテナを建設しました。これらのアンテナのうち1本は1948年に撤去され、その場所に高さ160メートル (520フィート) の絶縁されたラジオマストが建設されました。もう1本のアンテナは、1949年の嵐で破壊され、3本のマストのうち2本が折れました。3本目のマストはAM送信機に改造され、1957年まで使用されました。1949年には高さ120メートルの2本目のラジオマストが建設され、1952年にはFMとテレビ用の高さ210メートルの3本目の支柱付きマストが続きました。120メートルのマストはAM送信機として使用され、地面に対して絶縁されていましたが、最終的にテレビとFM放送に使用される210メートルのマストは接地されていました。

1960年代

1960 年代半ばに AM 送信機の送信電力が大幅に増加し、周波数はほぼクリアな 1586 kHz に変更され、米国でも夜間の受信が可能になりました。この 120 メートルの無線塔は 95 メートルに短縮され、2 つの分離絶縁体が装備されました。

1970年代

1975 年のジュネーブ周波数計画の策定の過程で、この施設は 1586 kHz の専用周波数を失い、送信機は 1593 kHz に再調整されました。この周波数は他の放送局によって使用されているため、 800 kW の送信出力にもかかわらず夜間に干渉問題が発生しました。補償として、放送局所有者の WDR には、昼間の送信専用の 720 kHz の 2 番目の中波周波数が割り当てられました。

1980年代

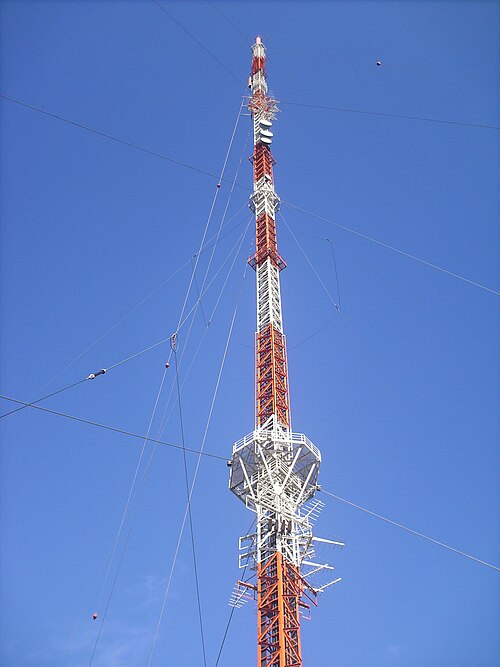

1988年から1990年にかけて、95メートルの中波アンテナ塔と210メートルのテレビ・FMアンテナ塔が、下部に中波用ケージアンテナを備えた、支柱付き高さ301メートル（988フィート）の鉄骨構造の地上設置型ラジオアンテナ塔に置き換えられました。

1990年代

1993 年、一部のコンポーネントがPCBを使用して製造されていたため、1593 kHz 中波送信機は停止されました。720 kHz は引き続き使用されていましたが、1995 年に新しい規制が制定されるまで、この周波数を夜間送信に使用することは許可されませんでした。

当時、ランゲンベルクには 2 つの無線塔がありました。中波用の 160 メートルの無線塔と、中波、FM、テレビ用の 301 メートルの無線塔です。短い方の無線塔は 1996 年に改修する必要がありましたが、残念ながら、この作業中に補助ロープが 1 本切れ、1996 年 9 月 2 日に無線塔が倒壊しました。

1995 年、環境上の理由から送信電力を削減する必要がありました。1990 年代初頭まで、AM 範囲での全放射電力は 1000 kW (1593 kHz で 800 kW、720 kHz で 200 kW) でしたが、1995 年以降、送信機は 85 kW に制限されました。160 メートルのマストが倒壊した後、AM 送信機の放射電力は 20 kW に削減されました。

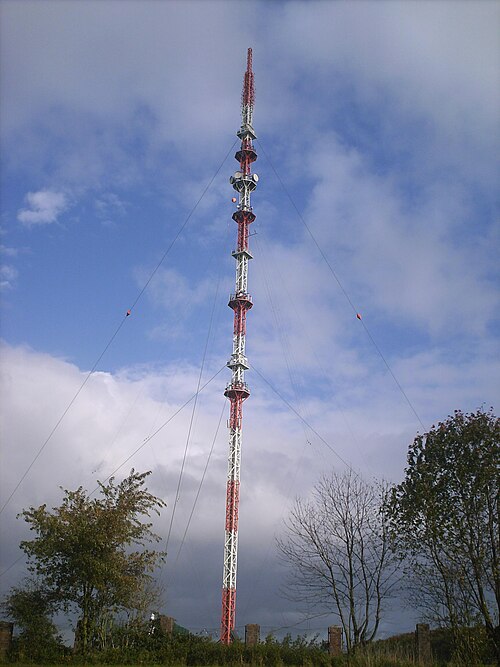

160メートルのマストが倒壊した直後、WDRは、支柱で支えられた地上設置型鋼製フレーム（高さ170メートル）とケージアンテナの形で新しいマストを計画しました。中波周波数1593kHzは、ラジオ・フリー・ヨーロッパに与えられました。720kHzの送信機には、信号の西方向への伝播を最小限に抑える指向性アンテナが取り付けられました。新しいマストの建設は1999年半ばに始まりましたが、問題により、その開設は2000年7月まで遅れました。新しい170メートルのラジオマストの開設後、中波の送信機出力は再び85kWに増加できました。
