STDバスは、主に産業用制御システムで使用されていたコンピュータバスですが、コンピュータ分野でも応用されています。STDバスは、Zilog Z80シリーズマイクロプロセッサとの関連性から、STD-80とも呼ばれています。STDという用語は「標準」を意味しますが、「設計が容易」「デバッグが容易」「納品が迅速」といったマーケティング用語もいくつか用いられています。

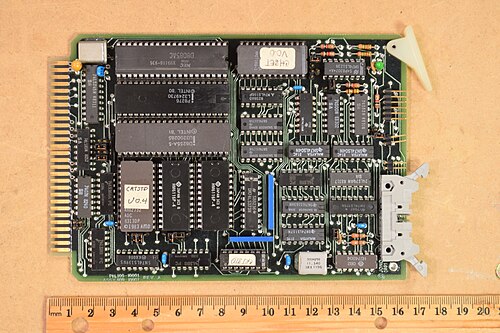

STDバスは、56ピンのエッジコネクタを備えた6.5インチ×4.5インチの拡張カードを使用します。STDバス向けには、処理カード、 RAMカード、I/Oカード、各種アプリケーション向け専用カードなど、多種多様なカードが提供されています。
STDバスの利用は減少傾向にある。最盛期には100社以上あった部品メーカーは、現在では10社未満にまで減少しているが、趣味家、メーカー、産業用途では依然として利用されている。
STDバスには56個の接点を持つカードエッジコネクタがあります。ピン構成は以下のとおりです。STDバスプロセッサカードを使用したフローは相対的です。[ 1 ]
STDバスの特長の一つは、アプリケーションに必要なバスカードを正確に選択してシステムを構築できる点でした。カードのコンパクトなサイズにより、STDバスシステムは、1980年代半ばのS-100やSS-50といった当時のコンピュータバスよりも、様々なアプリケーションへの適応性が高くなりました。これは、サーボ制御カードと、数学演算用のフルプログラマブルコンピュータを併用できたためです。
天文台の運用においては、カードの大規模な産業基盤とシステムの拡張性により、このシステムは望遠鏡の制御や必要なデータ記録および計算を行う測光ラボでの使用に望ましいものとなった。[ 2 ]
80年代半ばから後半にかけての典型的な大学の実験室環境では、STDバスデータ収集システムが一般的で、データ収集、処理、制御にはZ80または同様のプロセッサカード、実験制御にはパラレルI/Oカード、実験のアナログパラメータの読み取りにはアナログ-デジタル変換カードが使用されていました。このようなシステムは最小限のラック スペースしか占有せず、完全なCP/M処理機能を提供していました。[ 3 ]
STD-32は、ピン互換性のあるSTDインターフェースであり、単一バス上で8ビットシステムと32ビットシステムを共存させることができます。これは、通常のピン間に接続されないピンを追加することで実現されます。これらのピンは元の仕様と干渉しません。適切なSTD-32バックプレーンを使用することで、システム全体をアップグレードすることなく、特定のアプリケーションで使用されるレガシーカードを同じバス上で動作させることができます。
