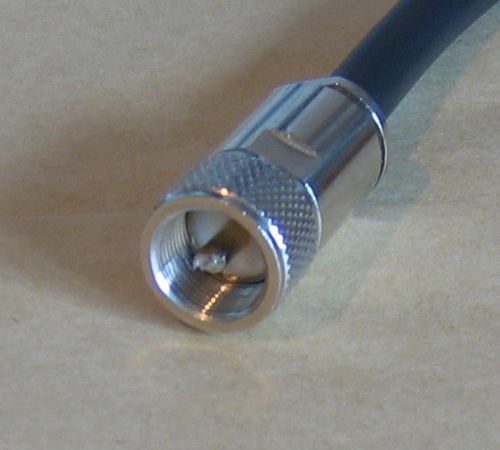

 PL-259（オス）プラグ。外径は約18mmです。 | |||
| タイプ | RF同軸コネクタ | ||
|---|---|---|---|
| 生産履歴 | |||
| 設計 | 1930年代 | ||
| メーカー | 様々な | ||
| 一般仕様 | |||
| 直径 | 18 mm (0.71 インチ) (標準) | ||
| ケーブル | 同軸 | ||
| 通過帯域 | 通常0～100MHz [1] | ||
| コネクタ |
SO-239（ソケット）[2] PL-259（プラグ）[3] | ||
| 電気 | |||
| 信号 | 非定インピーダンス[4] | ||
| 最大電圧 | 500ボルトピーク[4] | ||
UHFコネクタ[ 4]は、ねじ式RFコネクタの名称です。[5] [6] このコネクタの設計は、1930年代に無線業界での使用のために発明されました。[7] [4]これは、フルサイズの無線機器のHF伝送ライン用の標準コネクタとして広く使用されており、小型のハンドヘルド機器ではBNCコネクタが主流です。[7]
「UHF」という名前は混乱の原因です。なぜなら、周波数範囲の名前が変更されてもコネクタの名前は変更されなかったからです。このデザインは、「UHF」が30MHzを超える周波数を意味してい た時代に命名されました。[8] [9] [10]今日、超高周波（UHF）は300MHzから3GHzの間の周波数を指し、 [a]以前UHFと呼ばれていた周波数範囲は現在「VHF」と呼ばれています。
これに代わった現代のコネクタ設計とは異なり、いわゆる「UHF」コネクタ システムの機械的および電気的特性を規定する有効な仕様や標準は存在しないため、電気的または機械的目的への適合性が保証されない、事実上廃止された設計となっている。[要出典]。矛盾の証拠が存在する。[7] [1] [11]テストにより、 N コネクタやBNC コネクタなどの第二次世界大戦後のコネクタ設計は、現代の UHF 周波数では「UHF」コネクタよりも電気的に優れていることが明らかになった。[7] [1]他のテストでは、1 つの UHF コネクタ サンプルが 435 MHz までの周波数にほとんど影響を与えないことが明らかになった。[11]
その他の名前
このコネクタは、最大 100 MHz の周波数で信号を確実に伝送します。[1] カップリング シェルには、 5 ⁄ 8 インチ 24 tpi UNEF 標準スレッドがあります。[4] 最も一般的なケーブル プラグと対応するシャーシ マウント ソケットには、古い信号部隊の命名法であるPL-259 (プラグ) とSO-239 (ソケット) が使用されています。[12] これらは、それぞれ海軍タイプ 49190 と 49194 としても知られています。[13]両端 SO-239 コネクタは、SO-238として指定されます。[引用が必要]
PL-259、SO-239、PL-258、およびその他の関連する軍事参考文献は、 UHFコネクタとして総称される特定の機械設計を指しています。[4]イスラエルなどの一部の国では、「PLコネクタ」という用語はアナログ電話コネクタに関連付けられているため、混乱を招きます。これらの名称は、統合電子型式指定システム、その前身であるANシステム、および以前のSCR（セット、コンプリート、ラジオ）システムに由来しています。[14]
特徴
機械
設計上、UHFコネクタファミリのすべてのコネクタは、シールド接続用の5⁄8インチ 24tpiねじ付きシェル[4]と、内部導体用の約0.156インチ径（4mm）のピンとソケットを使用して嵌合します。[要出典]互換性のない直径16mm、メートル法のねじ山1mmの同様のコネクタ（Mコネクタ）が製造されていますが、[15]これらは定義上、標準のUHFコネクタではありません。[4]
サージインピーダンス
UHFコネクタには一定でないサージインピーダンスがあります。[4]このため、UHFコネクタは一般にHFおよび現在VHF周波数範囲として知られている範囲の低い部分で使用できます。[1] 名前にもかかわらず、UHFコネクタは今日のUHF周波数の商用アプリケーションではほとんど使用されていません。これは、一定でないサージインピーダンスにより、100MHzを超えると測定可能な電気信号反射が発生するためです。[1] [16] [17]
インピーダンスの隆起と損失は、実質的にすべて UHF メスで発生します。適切にフードを取り付けた一般的な SO-239 UHF メスのインピーダンス隆起は約 35 オームです。隆起の長さは通常1 ⁄ 2 インチで、メス ピンがオス ピンにフィットするように広がっています。この隆起は、メス ピン領域にハニカム誘電体を使用することで軽減できます。多くの VHF/UHF アマチュア オペレータは、50 オームのサージ インピーダンスを維持する特別な UHF メスを使用しています。[18]
力
UHFコネクタの一部のサンプルは、500ボルトピークの定格電圧に基づいて、 1キロワットをはるかに超えるRFピーク電力レベルを処理できます 。 [4]実際には、一部のUHFコネクタ製品は4kVを超えるピーク電圧を処理します。[19]メーカーは通常、3〜5kVの範囲でUHFジャンパーをテストします。[引用が必要] UHFコネクタは、1500ワット以上の出力で定格されているHFアマチュアアンプの標準です 。[引用が必要]
実際には、電圧制限はセンターとシールド間のエアギャップによって設定されます。[引用が必要]センターピンの直径と接触面積は十分に大きいため、ピンの加熱は問題になりません。[引用が必要] UHF コネクタは、通常、コネクタの故障ではなくケーブルの加熱によって制限されます。[引用が必要]
環境耐性
UHFコネクタは耐候性がありません。[4] [7]
アプリケーション
多くの用途では、UHFコネクタは、 NコネクタやBNCコネクタなど、コネクタの長さ全体にわたってより均一なサージインピーダンスを持つ設計に置き換えられました。[20] UHFコネクタは、アマチュア無線、市民バンド無線、海洋VHF無線アプリケーションで現在でも広く使用されています。 [要出典]
UHF コネクタは、1950 年代から 1970 年代後半まで、テレビ放送やビデオ機器のコンポジットおよびコンポーネントビデオ信号にも使用されていましたが、1970 年代後半までに、プロ用および産業用のビデオ機器では BNC コネクタに、消費者向けビデオ ハードウェアではRCA コネクタにほとんど置き換えられました。
