| SB2500 | |
|---|---|

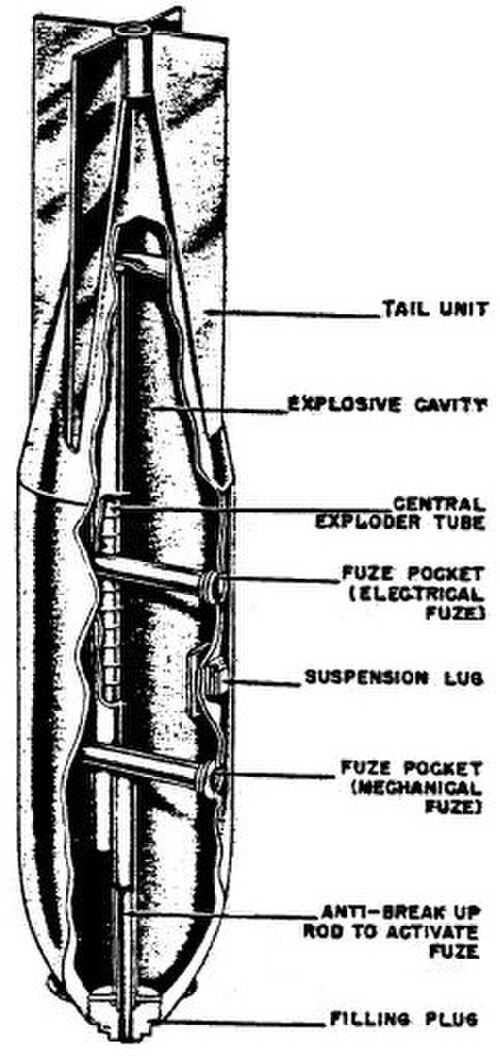

 SB 2500 コンポーネントの概略図。 | |
| タイプ | ルフトマイン |
| 原産地 | .svg/500px-Flag_of_Germany_(1935%E2%80%931945).svg.png){kind=small} ナチスドイツ |
| サービス履歴 | |
| 使用者 | ドイツ空軍 |
| 戦争 | 第二次世界大戦 |
| 仕様 | |
| 質量 | 2,400 kg (5,300 ポンド) |
| 長さ | 3.68 m (12 フィート 1 インチ) |
| 直径 | 787 mm (31 インチ) |
| 弾頭 | アマトールまたはトリアレンの |
| 弾頭重量 | 1,570 kg (3,460 ポンド) [1] |
SB 2500 ( Spezialbombe ) は、第二次世界大戦中にドイツ空軍が使用した空中機雷である。
歴史
SBシリーズの爆弾は、爆発時に最大の横方向の爆風効果を生み出すことを目的とした大容量爆弾として設計された。これは、徹甲爆弾、クラスター爆弾、破片爆弾、焼夷爆弾のいずれかであった他のほとんどのドイツ爆弾とは対照的であった。SBシリーズは装甲を貫通したり破片を作り出すようには設計されていなかったため、このシリーズのケースは非常に軽く、重量に対する装薬量の比率は65％と高かったが、汎用爆弾の大部分は最大50％であった。[1]
デザイン
SB 2500 は、ねじ付き鋳鋼ノーズ プラグ、溶接鋼板の中央セクション、および 4 つの合金製テール フィンを備えた溶接鋼板テール コーンの 3 つの部分で構成されていました。SB 2500 はノーズから充填され、テール コーンは爆弾の装填重量比を高めるために中空になっていました。横向きの信管ポケットが 2 つあり、前方のポケットには破砕防止信管が、後方のポケットには通常の衝撃信管が収納されていました。SB 2500 には、ノーズ プラグから前方の信管ポケットまで伸びる破砕防止ロッドが取り付けられており、衝突時に衝撃信管が押し潰されて爆弾が爆発します。中央の爆発管も、前方の信管ポケットから尾部まで爆弾の中心を貫通していました。SB 2500 は、強化 H 型ラグによって水平に吊り下げられていました。SB 2500 には、アマトールまたはトライアルン 105が充填されました。トライアルン105は、15%のRDX、70%のTNT、15%のアルミニウム粉末の混合物でした。SB2500はケースが薄く、爆発力が強力だったため、敵の銃撃に対して脆弱でした。[1]
参照
参考文献
- ^ abc 米国戦争省 (1953)。ドイツの爆発性兵器: (爆弾、信管、ロケット、地雷、手榴弾、点火装置) 。米国政府印刷局。OCLC 713755660。
