コントロールノブ

コントロールノブは、人間の操作者が握って回すと、機械/電気システムに手動入力調整を提供するために使用される回転装置であり、ノブの回転範囲が異なると、異なる目的の入力に対応します。コントロールノブは、より単純なタイプの入力ハードウェアであり、制御システムで最も一般的なコンポーネントの1つであり、蛇口やガスコンロから光学顕微鏡、ポテンショメータ、ラジオチューナー、デジタルカメラ、さらには航空機のコックピットまで、あらゆる種類のデバイスに使用されています。^[1]

コントロール ノブは、実際の入力を生成するコンポーネントに接続されたシャフトを回すことで機能します。使用される一般的なコントロール コンポーネントには、ポテンショメータ、可変コンデンサ、ロータリー スイッチなどがあります。ノブが電気信号の変化を生成しない例としては、多くのトースターが挙げられます。トースターでは、暗さを調整するノブがサーモスタットを動かし、サーモスタットが開いて焼きたてのトーストを出す温度を変更します。同様のコントロールの中には、異なる形状を使用して同様の入力を生成するものもあります。たとえば、ノブは角度を変えて動かすレバーに置き換えられる場合があります。別の例としては、オーディオ機器のレベル コントロールとしてノブの代わりによく使用されるスライド コントロールがあります。

ノブの使用は、これらのデバイスのユーザー インターフェイスの設計において重要な側面です。調整を行った結果からオペレーターにフィードバックが返されるかどうかには特に注意が必要です。ノブのポインターをスケールと組み合わせて使用​​すると、繰り返し設定しやすくなります。他の場合には、ノブの回転に機械的に連動する (多くの古いラジオチューナーのように)ダイヤルやその他のインジケーター、または制御されている動作を報告するインジケーターがある場合があります。

•

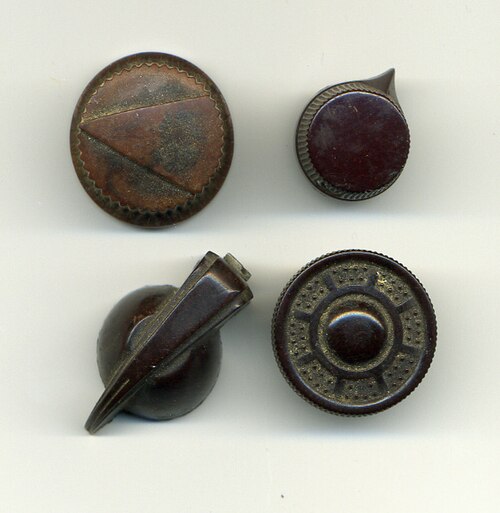

  さまざまなノブがあり、そのうち3つには設定を示すポインターが組み込まれています
•
  左側のノブはポテンショメータのシャフトを回します
•

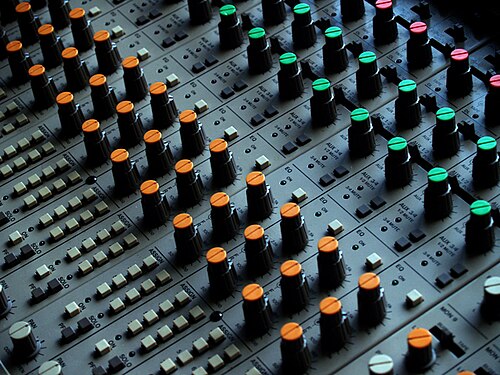

  機能に応じて色分けされたノブを備えたコントロールパネル
•
  2つのコントロールノブを備えたデジタルカメラレンズ
