ラスターバー

ラスターバー(ラスターバーまたは銅バーとも呼ばれる) は、デモや古いビデオ ゲームで使用される効果で、通常は水平方向のアニメーション化された色のバーが表示され、さらに境界、つまりディスプレイのそれ以外の変更不可能な領域 (オーバースキャンがないと仮定) まで拡張されることがあります。ラスター バー スタイルの効果は、Atari 2600およびAtari 8 ビット コンピューターでは一般的でした(これらのシステムのハードウェアを使用して簡単に表示できるため)。その後、Commodore 64、Amiga、Atari ST、およびAmstrad CPCのデモでも使用されました。

copperbarという用語は、 Copper ( coprocessorの短縮形)と呼ばれるAmigaホーム コンピュータのグラフィックコプロセッサに由来しています。これは、バーの位置をフレームごとに 1 回更新することを除いて、CPU を必要とせずにスキャン ラインごとに表示色を変更するようにプログラムできます。

このようなコンピュータのグラフィック機能は限られており、一度に表示できる色やインクの数は決まっているのが普通です (たとえば、 Amstrad CPC では最大 16 色)。これらの色やインクは、多くの場合、カラー ルックアップ テーブル(CLUT) から割り当てられます。カラー ルックアップ テーブルは、表示可能な各色を、ハードウェアが対応しているより広い範囲の色 (パレット) の 1 つにマッピングします (たとえば、 CPC では 27 色)。ラスター バーや同様の効果 (たとえば、プレイ領域とは異なる色のセットを使用するHUDがある) は、画面が描画されている間 (もともとは電子ビームによって) に特定の時間に CLUT のエントリを変更して、画面の次の部分に異なる色のセットを表示することによって実現されます。最も基本的なラスター バーは、電子銃が描画する直前に CLUT 内のそのラインをカバーする色の値を変更することによって、1 本の走査線に作用し、ラインが終了すると元の色に戻します。複数の色を連続して使用し、変化を注意深くグラデーション化することで、金属のような水平バーの効果を実現できます。

多くのグラフィックス チップは、水平ブランキング期間または垂直同期の開始時に、ラスター割り込みと呼ばれる割り込みをトリガーできます。これにより、割り込み ハンドラーは、ラスター バーやその他の色変更効果の CLUT エントリを更新するタスクを正確にタイミングして実行できます。

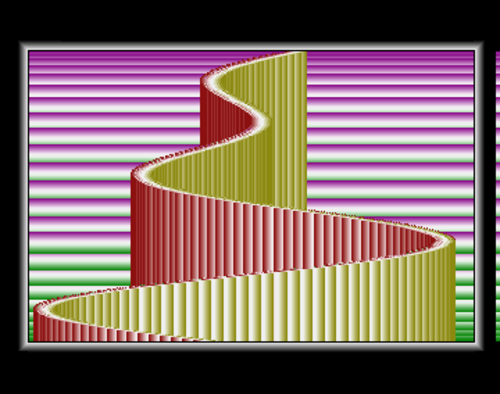

同様の効果は垂直方向にも生成できますが、境界領域まで及ばないことがよくあります。垂直バーを生成するには、ビデオ メモリの同じ行をスキャン ラインごとに繰り返し出力します。フレームの上部では、ビデオ メモリは通常空白で、水平ブランキング インターバルごとにわずかに異なる位置にある新しい「バー」で更新され、「階段状」の効果を生み出します。
