無線周波数電力伝送

無線周波数電力伝送は、送信機の出力電力をアンテナに伝送するものである。アンテナが送信機の近くにない場合は、特別な伝送線路が必要となる。^[1]

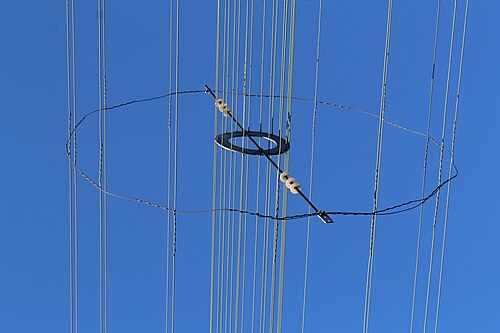

この目的で使用される最も一般的なタイプの伝送線は、大口径同軸ケーブルです。高出力送信機では、ケージ線が使用されます。ケージ線は、同軸ケーブルと構造が似ている架空線の一種です。内部の導体は、中央の円形の装置に取り付けられた絶縁体によって保持されます。円形の装置には、線路のもう一方の極用のワイヤがあります。

ケージラインは、長波送信機 Topolna、長波送信機 Solec Kujawski、その他の長波、中波、短波用の高出力送信機 など、ヨーロッパの高出力送信機で使用されています。

UHF および VHF では、グーバウ線が使用されることがあります。グーバウ線は、絶縁体上に取り付けられた絶縁された単線で構成されます。グーバウ線では、波は横方向の電磁場に囲まれた縦方向の電流として伝わります。マイクロ波では、導波管が使用されます。

• Solec Kujawski 送信機のケージライン^{[デッドリンク‍]}
• 長波送信機トポルナのケージライン（2枚目の写真）（3枚目の写真）
