プロファイル角度

歯車の歯を切削、研削、測定するための工具において、プロファイル角度とは、切削刃または切削面と、シャンク、軸、回転面などの主方向との間の角度のことである。

標準的な歯形角度は、標準的な歯形比率と標準的な歯車切削工具に基づいて定められます。 インボリュート歯車は、中心距離を変更した後も正しく動作し、異なる中心距離用に設計された歯車も、標準的な工具で正しく加工できます。中心距離の変更は、ピッチ径、円周ピッチ、直径ピッチ、圧力角、歯厚またはバックラッシュの動作値を変更することによって行われます。同じインボリュート歯車は、動作ピッチ径と圧力角が変化する条件下でも使用できます。特に理由がない限り、単一の歯車のピッチと歯形角度は、その歯を加工するために使用されるホブまたはカッターのピッチと歯形角度に対応すると考えるのが実用的です。

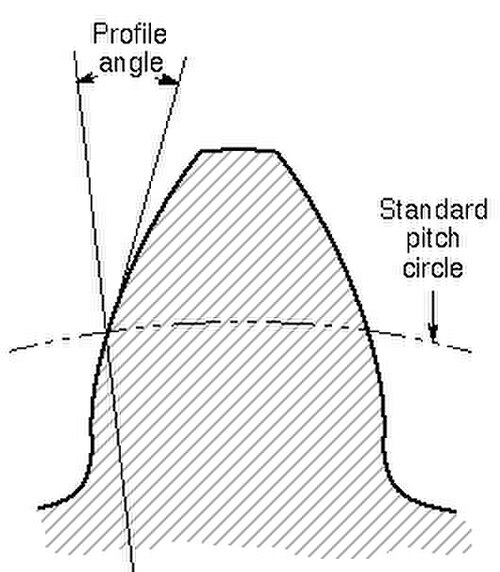

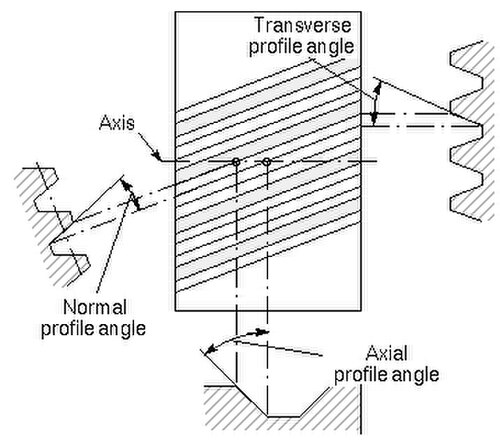

横方向圧力角と横方向プロファイル角は、横断面における圧力角とプロファイル角のことである。

法線圧力角と法線プロファイル角は、らせん歯またはスパイラル歯の法線平面における圧力角とプロファイル角です。スパイラルベベルギアでは、特に指定がない限り、プロファイル角とは平均円錐距離における法線プロファイル角を意味します。

軸方向圧力角と軸方向プロファイル角は、ヘリカルギア、ウォーム、またはスパイラルベベルギアの軸方向平面における圧力角とプロファイル角である。 ^{[ 1 ]}
