プロセスフロー図

プロセスフロー図（PFD ）は、化学およびプロセス工学で一般的に使用される図であり、プラントのプロセスと機器の一般的な流れを示します。PFDは、プラント設備の主要な機器間の関係を示し、配管の詳細や指定などの細かい詳細は示しません。PFDの別の一般的な用語は、プロセス フローシートです。これはプロセス設計における重要な文書です。^[1]

通常、単一ユニットプロセスのプロセス フロー ダイアグラムには次の内容が含まれます。

• プロセス配管
• 主な装備品
• 他のシステムとの接続
• 主要なバイパスと再循環（リサイクル）ストリーム
• 運用データ（温度、圧力、質量流量、密度など）、多くの場合、質量バランスへのストリーム参照による
• プロセスストリーム名

プロセスフロー図には通常、次の内容は含まれません。

• パイプクラスまたは配管ライン番号
• 計装の詳細
• マイナーバイパスライン
• 計装
• レベル制御やフロー制御などのコントローラ
• 遮断弁および遮断弁
• メンテナンス用の通気口と排水口
• 安全弁​​
• フランジ

大規模な工業プラント内の複数のプロセス ユニットのプロセス フロー図には、通常、詳細が少なく、ブロック フロー図または概略フロー図と呼ばれることがあります。

以下のプロセス フロー図は、アミン処理プラントと呼ばれる単一の化学工学ユニット プロセスを示しています。

以下のプロセス フロー図は、概略図またはブロック フロー図の例であり、一般的な石油精製所内のさまざまなユニット プロセスを示しています。

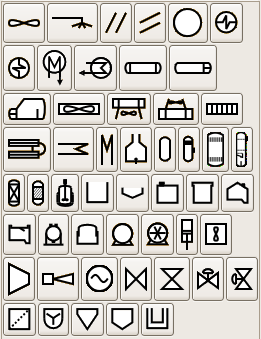

PFD は、プロセス シミュレータ (化学プロセス シミュレータの一覧を参照)、CAD パッケージ、または化学工学記号のライブラリを使用したフロー チャート ソフトウェアからコンピューターで生成できます。規則と記号は、DIN、ISO、ANSIなどの標準化組織から入手できます。多くの場合、PFD は大きな紙に作成されます。

多くの商業プロセスの PFD は、文献、特に化学技術の百科事典で見つけることができますが、一部は古い可能性があります。最新のものを見つけるには、米国特許商標庁から入手できるような特許データベースが役立ちます。

• ISO 15519-1:2010(en): プロセス産業用図面の仕様 - パート 1: 一般的な規則
• ISO 15519-2:2015(en): プロセス産業用図面の仕様 — パート2: 測定と制御
• ISO 10628-1:2014(en): 化学および石油化学産業の図面 — パート 1: 図面の仕様
• ISO 10628-2:2012(en): 化学および石油化学産業の図表 - パート 2: 図記号
• ANSI Y32.11: プロセスフロー図のグラフィカルシンボル (2003 年に廃止)
• SAA AS 1109: 食品産業向けプロセスフロー図のグラフィカルシンボル

• ハゾップ
• 配管計装図（P&ID）
• 記号言語（エンジニアリング）
• 糞フロー図

• レイモンド E. カーク & ドナルド F. オスマー (2001)。カーク・オスマー化学技術百科事典(第 4 版)。ワイリー・インターサイエンス。ISBN 0471419613。
• MS Ray & MG Sneesby (1998)。化学工学設計プロジェクト: ケーススタディアプローチ(第 2 版)。Gordan and Breach Science Publishers。ISBN 9056991361。
• R. Turton、RC Bailie、WB Whiting、JS Shaeiwitz (2002)。化学プロセスの分析、合成、設計(第 2 版)。Prentice Hall。ISBN 0-13-064792-6。
• フリッツ・ウルマン (2002)。ウルマン工業化学百科事典(第 6 版)。Wiley- VCH。ISBN 3-527-30385-5。
• Srikumar Koyikkal (2013)。化学プロセス技術とシミュレーション（第 1 版） 。Prentice Hall India。ISBN 978-81-203-4709-0。
