PowerPC 400

1994年に発表されたPowerPC 403は、初期のPowerPCプロセッサの一つでした。これは、組み込み市場をターゲットとした最初のプロセッサでした。当時の他のPowerPCプロセッサ（PowerPC 601、PowerPC 603、PowerPC 604）と比較すると、メモリ管理ユニット（MMU）や浮動小数点演算ユニット（FPU）などを搭載していないなど、非常にローエンドな製品でした。コアはカスタムチップ向けと、MMU搭載バージョンを含むプリパッケージ版が用意され、動作速度は20MHzから80MHzまででした 。

PowerPC 403は、シンクライアント、セットトップボックス、RAIDコントローラー、ネットワークスイッチ、プリンターなど、様々な機器に使用されています。初代TiVoには、54MHzのPowerPC 403GCXが搭載されていました 。

AMCCは2004年にIBMから403の設計を取得したが、それを販売せず、代わりに405と440コアに注力することを選択した。

403 は人気がありましたが、一部のアプリケーションには高性能すぎ、コストも高すぎたため、1996 年に IBM は PowerPC 401 と呼ばれる最小限の PowerPC コアをリリースしました。これは、シングル発行の 3 段パイプラインで、MMU や DMA はなく、2  KB の命令 L1 キャッシュと 1  KB のデータ L1キャッシュのみを備えています。この設計には合計でわずか 85,000 個のトランジスタしか含まれておらず、最大 100  MHz で動作し、消費電力は 0.1  W 以下です。401 コアを使用するアプリケーションは、セットトップ ボックスや通信スイッチからプリンターやファックス機まで多岐にわたります。^{[ 1 ] [ 2 ]}

PowerPC 405は1998年にリリースされ、価格または性能に敏感なローエンド組み込みシステムオンチップ（SoC）設計向けに設計されました。5段パイプライン、独立した16KB の命令およびデータL1キャッシュ、CoreConnectバス、拡張性のための補助処理ユニット（APU）インターフェースを備え、400MHzを超えるクロックレートをサポートします 。405コアは、 Book III-E仕様を使用してPower ISA v.2.03に準拠しています。AMCCとIBMはどちらも405コアを使用したプロセッサを開発および販売しています。IBMとSynopsysは、完全に合成可能なコアも提供しています。IBMは、PowerPC 405コアの仕様を学術および研究コミュニティに無料で提供する計画を発表しました。^{[ 3 ]}

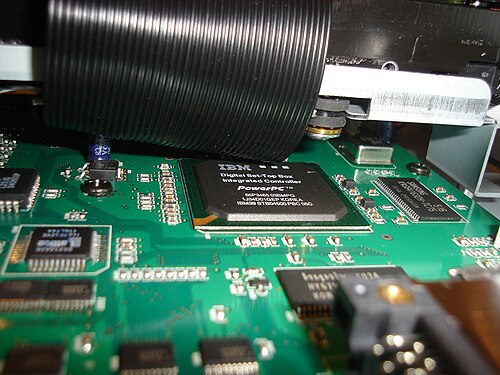

PowerPC-405 ベースのアプリケーションには、デジタル カメラ、モデム、セット トップ ボックス (IBM の STB04xxx プロセッサ^{[ 4 ]} )、携帯電話、GPS デバイス、プリンタ、ファックス マシン、ネットワーク カード、ネットワーク スイッチ、ストレージ デバイス、およびサーバー用サービス プロセッサが含まれます。Xilinx Virtex -II Pro および Virtex-4 FPGAでは、最大 2 つの 405 コアが使用されます。2004 年にHifn は、405 コアを使用するIBM の PowerNPネットワーク プロセッサを購入しました。 ^{[ 5 ] [ 6 ] [ 7 ] [ 8 ]}

プレイステーション2

PlayStation 2 スリムの後のバージョンでは、以前のモデルで I/O プロセッサとして使用されていたMIPS R3000Aをエミュレートする PowerPC 405 チップが使用されました。 ^{[ 9 ]}

V-Dragon

中国企業のCulturecomは、 Linux端末やセットトップボックスを動かすV-Dragonプロセッサに405コアを使用しています。V-Dragonプロセッサには、CPU内で中国語の文字を直接処理および生成する多言語文字生成エンジン（MCGE）が含まれています。 ^{[ 10 ]}

APM801xx

AppliedMicroは、PowerPC 405コアをベースにしたシステムオンチップ製品をAPM801xxという新しい名称で提供しています。これらは、現在（2010年秋）で最もエネルギー効率の高いPower Architecture製品であり、約1Wで最大800MHzの周波数をサポートし 、アイドル時は0.3Wです。ネットワークからストレージ、メディアデバイスまで、幅広いアプリケーションをサポートするように設計されています。^{[ 11 ]}

POWER8オンチップコントローラ

POWER8プロセッサには、オンチップコントローラ（OCC）と呼ばれる組み込みのオンチップ電源および熱管理マイクロコントローラが搭載されています。512KBの専用スタティックRAM （SRAM）を備えたPowerPC  405プロセッサをベースにしたOCCは、チップ全体を監視します。^{[ 12 ]}

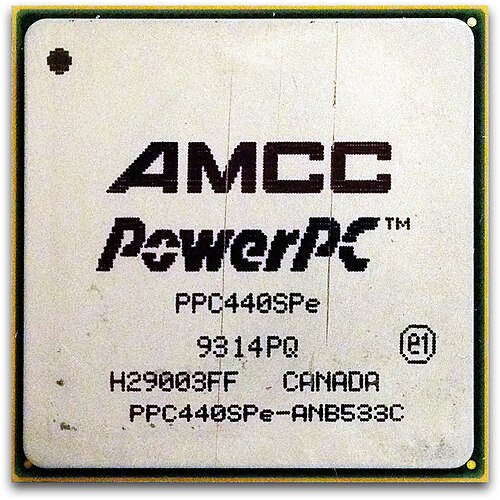

1999年に発表されたPowerPC 440は、IBM初のPowerPCコアとして、PowerPC仕様のBook E拡張機能を搭載しました。また、PowerPCベースのシステムオンチップ（SoC）デバイス内部の部品間のインターフェースとして設計されたCoreConnectバス技術も搭載していました。

 これは、32KBの独立した命令L1キャッシュとデータL1キャッシュ、7段のアウトオブオーダー・デュアルイシュー・パイプラインを備え、最大800MHzの速度 と最大256KBのL2キャッシュをサポートする高性能コアです 。このコアには浮動小数点演算ユニット（FPU）は搭載されていませんが、APU（補助処理ユニット）インターフェースを使用して組み込むことができる4段のFPUが付属しています。440コアは、Book III-E仕様を使用したPower ISA v.2.03に準拠しています。

ザイリンクスは現在、Virtex-5 FXT FPGAに（ファミリーのメンバーに応じて）1つまたは2つのコアを組み込んでいる。

AMCCとIBMはともに、440コアを使用したスタンドアロンプ​​ロセッサを開発・販売している。IBMとSynopsysは、完全合成コアも提供している。

BRE440 ラジエーターハードSOC

Broad Reach Engineering社は、IBM 440合成コアを使用して、各種周辺機器（イーサネットMAC 2基、PCI、メモリコントローラ、DMAコントローラ、EDAC、SIO）、32KB のL1キャッシュ、および256KB のL2キャッシュを含む、耐放射線性組み込みSoCを構築しました。このデバイスは、Honeywell社のHX5000耐放射線プロセス（150nm）を使用して製造されました 。BRE440は、数十MHzから最大150MHzのクロック速度で動作します 。

QCDOC

QCDOCは、量子物理学における小規模ながら極めて計算負荷の高い問題を解決するために構築されたカスタムスーパーコンピュータです。カスタム設計の440ベースのASICを使用することで、約10テラフロップスのピーク性能を実現しています 。

ブルージーン/L

IBMのスーパーコンピュータ「Blue Gene/L」 のプロセッサには、デュアル440コアが使用されており、2008年6月まで世界のトップ500スーパーコンピュータのリストで1位にランクインし、2008年には約500テラフロップスのピーク性能を記録した。

ヒトデ

440コアは、Cray XT3、XT4、XT5スーパーコンピュータにも使用されており、そのSeaStar、SeaStar2、SeaStar2+通信プロセッサは、HyperTransportメモリインターフェースとスーパーコンピュータクラスタ内の他のノードへのルーティングを密接に連携させています。SeaStarデバイスは、 HyperTransportを介してOpteron ベースのプロセッサ（これらを合わせて処理要素（PE）とします）への6.4 GB/sの接続と、隣接するPEへの6つの7.6 GB/sリンクを提供します。SeaStar2+は、ノード内帯域幅9.6 GB/sと、計算ノード間の経路上のエラーを捕捉するエラー訂正機能を備えています。

AMCC 460

AMCCのPowerPC 460EXと460GTは、その名前にもかかわらず、440コアを搭載したプロセッサです。^{[ 13 ]}これらは0.6～1.2GHzで動作し 、DDRまたはDDR2 SDRAM、USB 2.0、PCIe、SATA、ギガビットイーサネット用の統合コントローラを備えています。

タイタン

Intrinsity社は、PowerPC 440コアの仕様に基づいて、AppliedMicro社向けに現在では廃止されたTitanコアをゼロから設計しました。AppliedMicro社は、APM832xxファミリーの高性能システムオンチップ製品にTitanコアを採用しましたが、これらの製品は市場に出回ることはありませんでした。

Virtex-5 FXT

ザイリンクスは、Virtex-5 FXT FPGA製品ラインにおいて、最大2つのPPC440コアを内蔵しています。内蔵されたPPC440は最大550MHzの周波数を持ち、専用のクロスバースイッチを介して周囲のFPGAファブリックに接続されます。これにより、Virtex-5 FXTファミリのシステム性能は、Virtex-4 FXファミリに内蔵されたPPC405と比較して2.6倍以上向上します。

LSI SAS

LSIは、広く使用されているSAS2008バリアントを含む、多くのSASコントローラチップにPowerPC 440コアを使用しています。 ^{[ 14 ]}

アカリスCPU872

Acalis CPU872 は、CPU Techが構築した高度に特殊化されたセキュリティ SoC チップです (2011 年 7 月 14 日にWayback Machineにアーカイブ)。軍事用途などの非常に機密性の高いミッション クリティカル システム向けに設計されています。改ざんやリバース エンジニアリングを防止する機能を備え、IBM の高度に安全な Trusted Foundry で製造されています。組み込みDRAM、デュアル 440 コア、デュアル精度 FPU、および通信、複雑なアルゴリズム、コア間の同期の高速化と保護を提供する補助コンピューティング ユニットを備えています。^{[ 15 ]}

ズルティーズ MX30

440GXは、 Zultys MX30 IP電話システムのCPUとして使用されていました。

Blue Gene/Pスーパーコンピュータの処理コアはIBMによって設計・製造されている。PowerPC 440と非常によく似ているが、詳細はほとんど公開されていない。

ブルージーン/P

Blue Gene/Pプロセッサは、850 MHz で動作する 4 つの PowerPC 450 コアで構成され、合計で 13.6ギガフロップスに達します。IBM は、他のスーパーコンピュータ プロセッサと比較して非常に電力効率の良い設計であると主張しています。^{[ 16 ]}

2006年に発表された460コアは、440コアと似ていますが、動作周波数が1.4GHzに達し、マルチコアアプリケーションを念頭に 開発されており、24個の追加のデジタル信号処理（DSP）命令を備えています。これらのコアは低消費電力かつ高性能となるように設計されており、464-H90は1GHz動作時でわずか0.53Wの消費電力となる見込みです。460コアは、Book III-E仕様を使用したPower ISA v.2.03に準拠しています。

• PowerPC 460Sは完全に合成されたコアであり、IBMまたはSynopsysからライセンスを取得して、さまざまなファウンドリで製造することができます。460Sは、L1およびL2キャッシュの容量を変えたり、SMPおよびFPUの有無を選択したりして構成できます。^{[ 17 ]}
• PowerPC 464-H90は、 2006年にリリースされた90nmのハードコア（合成不可）で、 IBMやChartered、Samsungの製造施設で製造可能なASIC向けのカスタマイズ可能なコアを提供する。
• PowerPC 464FP-H90は、 2007年にリリースされた、倍精度浮動小数点演算ユニット（FPU）を追加したハードコアプロセッサです。

Power ISA v2.05 Book III-Eに準拠した 470 組み込みカスタマイズ可能コアは、 IBM がLSIと共同で設計し、2009 年に PowerPC 476FP に実装されました。^{[ 20 ]} 476FP コアは、32/32  KB の L1 キャッシュ、デュアル整数ユニット、およびDSP命令を処理するSIMD対応の倍精度FPU を備えています。45 nm 製造プロセスで 1.6 GHz時に 1.6 W を出力します。9 段のアウトオブオーダー、5 発行パイプラインは、最大 2 GHz の速度を処理し、PLB6 バス、最大 1 MB の L2 キャッシュ、およびSMP構成で最大 16 コアをサポートします。

• LSI Axxia ACP3448 – 1.8 GHz、4× 476FP コア、コアあたり 512 KB L2 キャッシュ、チップ上の 4 MB L3 キャッシュ、2× DDR3 コントローラ、2× 10 Gbit Ethernet、3× PCIe、およびさまざまなネットワーク処理エンジン^{[ 21 ]}
• C*Core C1000 –民生用電子機器向けの476FPコアベースの組み込みプロセッサフ​​ァミリー^{[ 22 ]}
• ChinaChip CC2000 –ゲーム機向け、DSPとGPUを統合した476FPコア搭載プロセッサ
• NTCモジュール1888TKh018 –航空機搭載ビデオおよびマルチメディア処理システム向けSoC
