ポットヘッドは、架空線と地下の高電圧ケーブル間の接続や、架空配線を変圧器などの機器に接続するために使用される絶縁電気端子の一種です。^{[1]その名前は、端子の絶縁}ブッシング内に導体をポッティングまたはカプセル化するプロセスに由来しています。

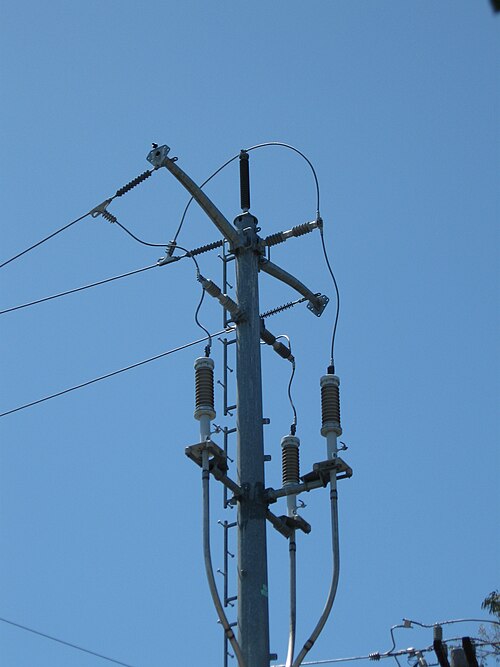

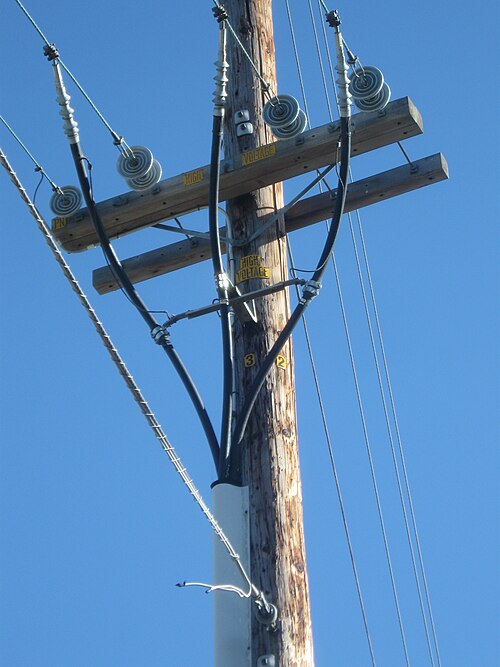

ポットヘッドは、通常 600 ボルト以上の高電圧電力線が地中に埋設される場所で使用されます。主に商業ビルや工業ビルのサービス ドロップに使用されます。住宅のサービス ドロップに使用されるような低電圧の場合は、ウェザーヘッドと呼ばれる別のウェザー シールが使用されます。

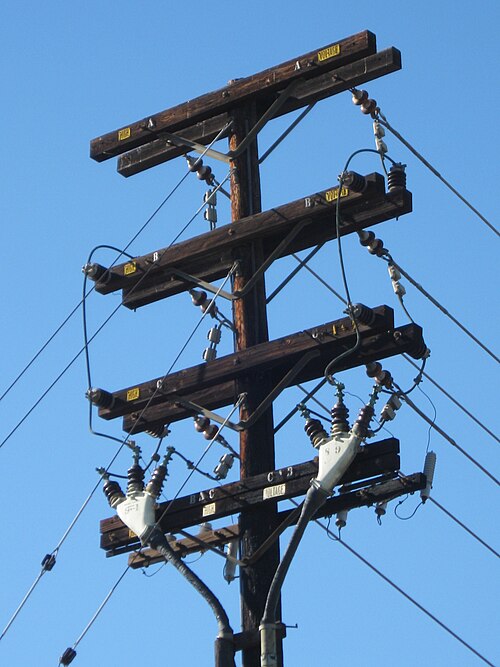

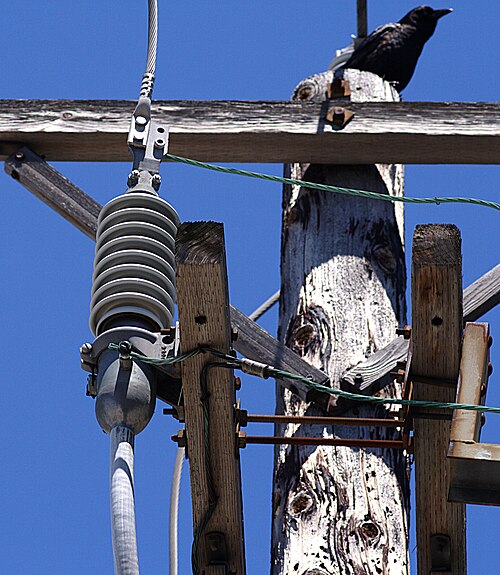

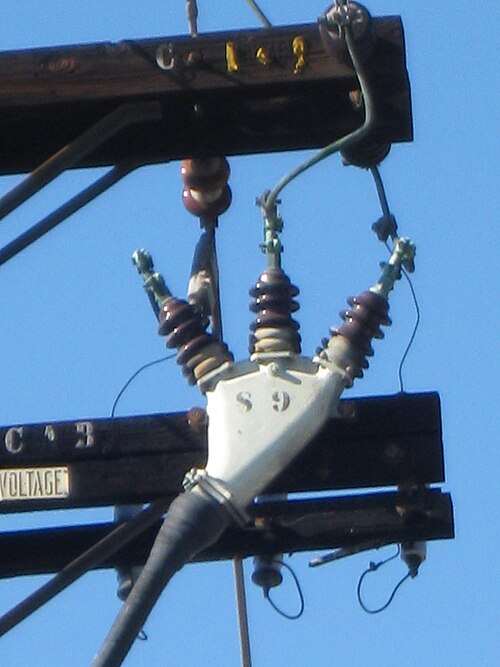

この装置は、地下ケーブルを電柱から腕金まで運ぶ電気導管の端に取り付けられる成型プラスチック ハウジングで構成されています。複数のブッシング絶縁体がプラスチック本体から突き出ており、それぞれが電気端子で終わっています。各架空電線はブッシング端子に接続され、そこから電流がロッドを通ってブッシングの中心を下ってハウジングの内部に流れ、そこで導管からの電線に接続されます。このようにして、この装置は、水の浸入を防ぐシールとして機能しながら、架空導体を導管に通すことができます。表面に波形が成形されているブッシングの目的は、表面に沿って十分な沿面距離を確保し、高電圧端子からの漏洩電流が接地された金属導管に流れないようにすることです。

ポットヘッドはかつて、電気電子技術者協会(IEEE) の標準規格 48-1962「ポットヘッドの標準」で定義されていました。この標準規格は IEEE 標準規格 48-1975「高電圧交流ケーブル終端の IEEE 標準試験手順および要件」に置き換えられ、「ポットヘッド」は使用されなくなりました。現在の標準規格は IEEE 標準規格 48–2020 です。^[2]

かつてポットヘッドと呼ばれていたものは、現在では「クラス I 高電圧ケーブル終端」と呼ばれており、次の要件を満たす必要があります。

1. 電気ストレス制御
2. 導体と接地間の絶縁
3. 環境シール

• ウェザーヘッド

ウィキメディア・コモンズには、高電圧ケーブル終端に関連するメディアがあります。
