感光性アルマイト処理アルミニウム

感光性陽極酸化アルミニウムは、フォト陽極酸化 アルミニウムまたはフォトメタルとも呼ばれ、密封されていない陽極酸化アルミニウム^[1]の多孔質特性を利用し て表面下の画像を作成します。画像は、従来の白黒写真のように、銀化合物^[2]（タイプ1 ^[3] ）を含浸させた陽極酸化層の露光と現像によって、またはフォトマスク（タイプ2 ^[3]）と化学エッチング、色の追加、または色の減算を使用して作成できます。 ^[4]

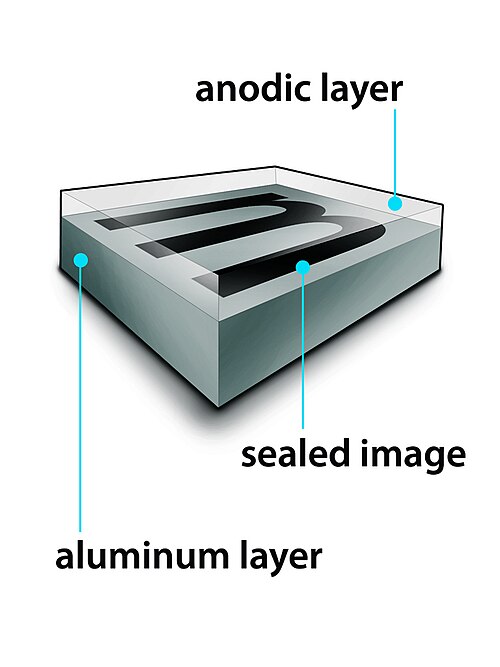

タイプ 1 感光性陽極酸化アルミニウムは、銀化合物を含浸させた陽極酸化アルミニウムで、光源にさらされると活性化潜像を生成します。^[5]現像[6]および定着^[7] すると、金属の内側に銀をベースとした黒い画像が形成されます。タイプ 1 感光性陽極酸化アルミニウムは、一般的な陽極酸化アルミニウムと同様に沸騰水中で密封されます。密封により酸化アルミニウム表面が水和し、^[8]陽極酸化層の下に画像が閉じ込められます。銀写真のUV安定性と高解像度の利点と、陽極酸化アルミニウムの耐摩耗性と耐腐食性を組み合わせた利点は、機器の銘板、 IUID バーコード ラベル、屋外標識、安全/警告プレート、機械制御パネル、美術品など、永続的な製品識別が重要な用途で有利に使用されます。

タイプ2の感光性陽極酸化アルミニウムは、通常、ポジ型またはネガ型のいずれかのフォトレジストでコーティングされています。ネガを通したフォトレジストの露光とそれに続く現像により、プレート上にレジストで保護される領域、またはコントラストマークを作成するために使用される染料、漂白剤、またはエッチング剤の影響にさらされる領域が作成されます。^[9]タイプ2の感光性陽極酸化アルミニウムは、タイプ1と同様に密封する必要があります。タイプ2の用途は、完成品に色（黒以外）が必要な場合によく使用されます。カラーのタイプ2プレートを作成するために使用される染料は、耐熱性と色堅牢度が大幅に異なる可能性があるため、屋内または短期間の屋外での使用に限定されることがよくあります。カラー染料は、タイプ1の感光性陽極酸化アルミニウムにも組み込むことができることに注意してください。

^{タイプ1感光性陽極酸化アルミニウムは1950年にHorizo​​ns Research Incorporated [10]}によって開発され、現在はHorizo​​ns Imaging Systems GroupによってMetalphoto®のブランド名で販売されています。

感光性陽極酸化アルミニウムは、1965年に連邦規格GG-P-455に適合しました。この規格は、タイプ1およびタイプ2の感光性陽極酸化アルミニウムの性能を概説したものです。^[3] GG-P-455に適合して以来、感光性陽極酸化アルミニウムは、以下を含む多くの軍事、政府、産業組織によって指定されています。

2012年に海軍水上戦闘センター（NSWC）のコロナ部門は、いくつかのIUID材料のテストを実施し、メタルフォトの感光性陽極酸化アルミニウムが、評価された他のどのIUIDラベル材料よりも多くの環境生存性テストで最高のスコアを達成したことを発見しました。^[11] タイプ1感光性陽極酸化アルミニウムは、いくつかの軍事および連邦仕様に認定されています。

• MIL-A-8625F、修正第1条、感光性銘板用（参照セクション3.4.2.2）
• DMS-1674G、クラス1タイプ1、2、3およびクラス2
• MIL-DTL-15024F タイプ G およびタイプ H (0.012 以上)
• MIL-DTL-19834C (.003インチ、ホイル)
• AA-50271（Mil-P-514Dに代わる）、構成A、クラス2、構成C
• ミリタリースタンダード130N

長年にわたり、感光性陽極酸化アルミニウムは、次のようないくつかの注目すべき用途に使用されてきました。

• 米国軍が所有する資産を追跡するために使用されるUID バーコード ラベル。
• F22、F-35統合打撃戦闘機、F-18スーパーホーネットなどの戦闘機内部のラベルと回路図。
• 戦闘用暗視ゴーグルの低反射ラベル。
• 国際宇宙ステーションの在庫ラベル。
• ギャザリングプレイスのノーマズガーデン^[12]やマリーモントスクール財団の寄付者展示^{[13]などの}ランドスケープアーキテクチャと環境デザインのインスタレーション。
• モジュラーシンセサイザーのフロントパネル

• ホライゾンズイメージングシステムズグループ
• メタルフォト
