パッシブリピーター

パッシブリピーター またはパッシブ無線リンク偏向器は、信号経路上の障害物が直接の見通し通信をブロックする場所で、無線またはマイクロ波リンクを閉じるのに役立つ反射または屈折パネルまたはその他のオブジェクトです。^[1]

能動部品を備えたマイクロ波無線中継局と比較すると、パッシブ中継局ははるかに単純で、メンテナンスがほとんど必要なく、現場で電力も必要ありません。^{[2]また、フィードバックを防ぐために異なる送信周波数と受信周波数を使用する能動}中継局とは異なり、追加の周波数も必要ありません。それに伴う欠点は、増幅なしでは返される信号が大幅に弱くなることですが、構成によっては、UHFおよびマイクロ波無線中継局で実際に100〜130 dBのゲインを提供できます。^[3]

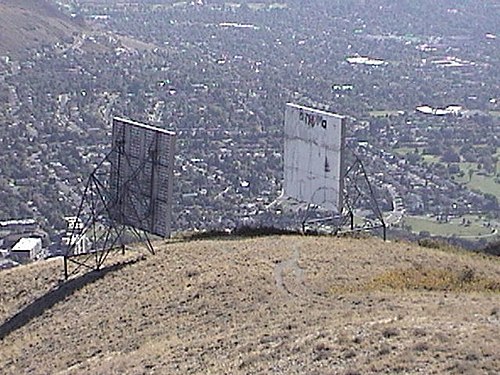

垂直レベルでのパッシブ無線中継リンク偏向システムは、パラボラアンテナで信号を受信し、それを導波管を通して2番目のパラボラアンテナに導き、そこで放射することによって実現できます。水平面でのパッシブマイクロ波無線中継リンク偏向には、金属材料の平らな表面が使用され、入射ビームの角度が出力信号の角度に対応するように配置されます。結果として得られる構造は看板に似ています。 [ ^4]

同様のシステムは、テレビ中継送信機やトンネル送信機としても時々使用されます。これらの場合、八木アンテナが送信信号を受信し、同軸ケーブルを介して2 番目の八木アンテナに供給します。

その他のさまざまなパッシブ リピーターの写真については、外部リンクも参照してください。

•
  香港のブラックヒルにあるマイクロ波中継器
•
  香港のブラックヒルにあるマイクロ波中継器の 1 つを間近に見る
•

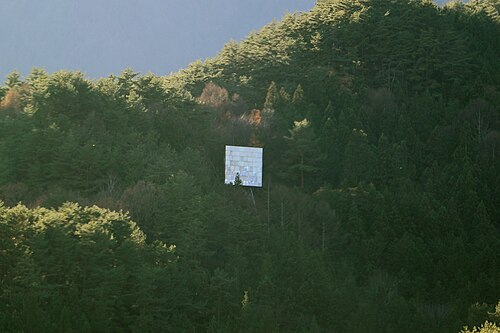

  長野県の丘の上にあるマイクロ波中継所

• 通信用ラジオミラー、1969年5月エレクトロニクスワールド
• パッシブ リピーター エンジニアリング、Microflect、Co. Inc、1989
• メリーランド州のマイクロ波受動中継器
