パレットジャッキ

パレットジャッキは、パレットトラックやパレットポンプとも呼ばれ、パレットを持ち上げて移動するために使用されるツールです。パレットジャッキはフォークリフトの最も基本的な形式であり^[1]、倉庫、配送センター、小売店、建設現場内でパレット化された荷物を移動することを目的としています。

動作原理

ジャッキは「牽引バー」と呼ばれる耕運機のようなレバーによって操縦され、このレバーはフォークを上げるためのポンプピストンにも作用します。牽引バーの操縦ハンドルにある小さなレバーが油圧液を放出し、フォークを下降させます。操縦輪は牽引バーの真下にあり、ジャッキ機構を支えています。^{[2]フォークの端の内側にある前輪は、}ジャッキシリンダーに取り付けられたレバーにつながるリンケージに取り付けられたプッシュロッドに取り付けられています。「耕運機」端の油圧ジャッキが上がると、リンクが車輪を押し下げ、フォークを前輪より垂直に上げ、荷物を床から離れるまで持ち上げます。パレットは、その後の移動のために床から離れる程度までしか持ち上げられません。多くの場合、パレットジャッキは、特にフォークリフトが利用できないときに、トレーラー内のパレットを移動および整理するために使用されます。

動作機構

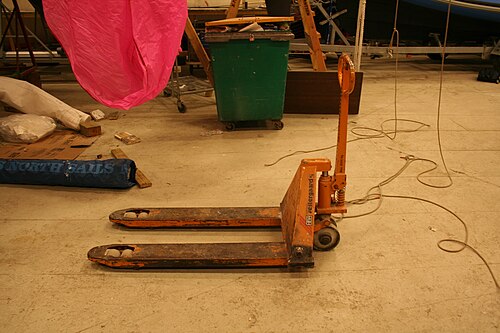

パレットジャッキを下げた状態で、パレット上の荷物の下に挿入できるようにします。

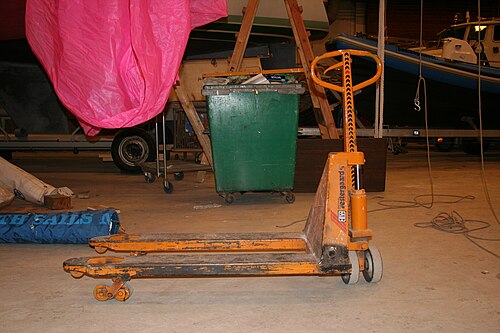

ジャッキが車輪を下ろし、フォークと荷物を持ち上げる様子を示しています。右側にはステアリングティラーと上昇した油圧シリンダーがはっきりと見えます。

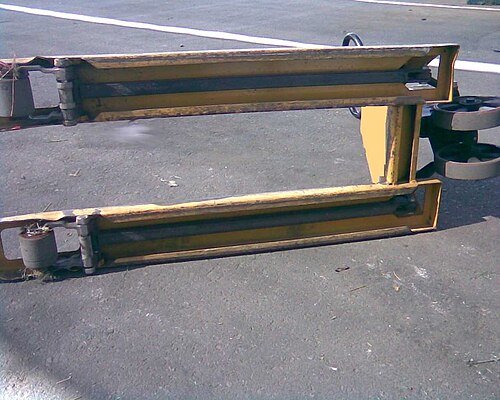

ジャッキの下側。フォークの下のリンクが見える

歴史

手動パレットジャッキは、パレットが導入された1918年から存在しています。^[3]初期のパレットジャッキでは、フォークを持ち上げるのに機械的なリンクやその他の基本的なシステムが使用されていましたが、最近のパレットジャッキでは、手動の油圧ジャッキや電気が使用されています。

種類

手動パレットジャッキ

手動パレットジャッキは、小売店や個人の倉庫業務で最もよく見られる手動のジャッキです。主にパレットをある場所から別の場所へ持ち上げたり、降ろしたり、移動させたりするのに使用されます。

電動パレットジャッキ

電動パレットジャッキは、電動パレットトラック、ウォーキー、シングルパレットジャッキまたはダブルパレットジャッキ、パワージャッキとも呼ばれ、モーターを備え、より重く積み重ねられたパレットを持ち上げたり移動したりすることができます。パレットを移動する際にユーザーが立つためのプラットフォームを備えているものもあります。電動パレットジャッキは、通常、ハンドルのスロットルで前進または後進し、ハンドルを目的の方向に振ることで操縦します。一部のジャッキには、ユーザーがすぐに停止したり、使用中にマシンから離れたりする必要がある場合にマシンを停止するための、ブレーキではなくデッドマンスイッチの一種が備えられています。その他のジャッキでは、「プラギング」と呼ばれるシステムを使用しており、ドライバーがスロットルを前進から後進 (またはその逆) に回してマシンを減速および停止します。デッドマンスイッチは緊急時にのみ使用されます。

ラフテレーンパレットジャッキ

ラフテレーンパレットジャッキは、不整地での使用に特化して設計されています。頑丈なフレームと頑丈な空気入りタイヤを使用して作られているため、荒れた地面でも簡単に操作できます。多くのメーカーは、防水ホイールベアリング、油圧式エレベーター、または内蔵ポンプを採用して、ラフテレーンパレットジャッキが最も過酷な状況でも使いやすく快適に使用できるようにしています。

運用上の制限

リバーシブルパレットは使用できません。
両面非反転パレットには、前輪が床まで伸びるデッキボードを設けることはできません。
フォークをノッチに挿入できないため、4 方向ノッチ付きストリンガーパレットへの 2 方向の進入のみが可能になります。
電源ジャックは、限られたスペース（クーラー）や狭い開口部では困難です。

運用リスク

パレットジャッキは、マテリアルハンドリング機器（MHE）に分類されます。ほとんどの安全衛生法では、パレットジャッキの使用にはトレーニングが必要とされており（特に電動パレットジャッキの場合）、運搬する荷物が重いため、怪我につながる事故が発生するリスクがかなりあります。^[4]

標準寸法

業界では、パレットジャッキをいくつかの方法で「標準化」しているようです。^{[誰によると? ]}

2本のフォークの幅: 180 mm (7インチ)
フォーク幅、すなわちフォークの外側の端の間の寸法：510と690 mm（20）として利用可能+1 ⁄ 4インチと27インチ）^[5]
フォークの長さ：910、1,070、1,220mm（36、42、48インチ）から選択可能^[5]
低車高：74 mm（2.9インチ）^[5]
高さ：少なくとも190mm（7.5インチ）^[5] 、ただし、さらに高くするものもあります

ユーラシアでは、現代のコンテナのパレット化により寸法領域での標準化が世界的に強制されたため、全体的な寸法は似ています。
