パッドマウントトランス

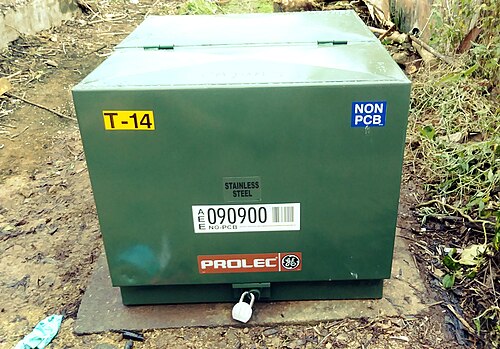

パッドマウントまたはパッドマウント変圧器 は、コンクリートの土台に取り付けられたロックされたスチール製のキャビネットに収納された地上設置型の配電用変圧器です。通電された接続ポイントはすべて接地された金属ハウジングに安全に囲まれているため、パッドマウント変圧器はフェンスで囲まれた筐体を設置するスペースがない場所に設置できます。パッドマウント変圧器は、サービス ドロップの地下配電線で使用され、ラインの一次電圧を公共事業の顧客に供給されるより低い二次電圧に下げます。1 つの変圧器で 1 つの大きな建物または多数の住宅に電力を供給できます。

パッドマウント型変圧器は、定格電力が約 15 kVA から約 5000 kVAまでで、ヒューズやスイッチが内蔵されていることがよくあります。主電源ケーブルはエルボコネクタで接続できます。エルボコネクタはホットスティックを 使用して通電すると作動し、修理やメンテナンスの柔軟性が高まります。

パッドマウント変圧器は、さまざまな電気的および機械的構成で利用できます。パッドマウント変圧器は、最大約 35 kV の中電圧配電システムで動作します。低電圧巻線は顧客の要件に合わせて、単相または三相にすることができます。

パッドマウントトランスは（ほとんどの場合）オイル充填ユニットであるため、屋外にのみ設置する必要があります。コアとコイルはスチール製のオイル充填タンクに収められており、トランスの端子は隣接する施錠可能な配線キャビネットからアクセスできます。配線キャビネットには高電圧と低電圧の配線コンパートメントがあります。高電圧と低電圧の地下ケーブルは下から端子コンパートメントに直接入ります。タンクの上部には、キャリッジボルトナットアセンブリで固定されたカバーがあります。配線キャビネットの両端には側壁があり、横に開くと高電圧と低電圧の配線コンパートメントが露出します。^[1]

パッドマウント変圧器には、高電圧コンパートメントに配置されたバヨネットマウントヒューズと、二次故障や変圧器の過負荷から保護するための直列のバックアップ高エネルギー電流制限ヒューズで構成される自己保護ヒューズがあります。バヨネットマウントヒューズは、二次故障や変圧器の過負荷から保護し、現場で交換可能なデバイスです。バックアップ電流制限ヒューズは、変圧器の故障時にのみ作動するため、現場で交換することはできません。これらの変圧器は、従来の低電圧ヒューズ要件も満たします。

ポリマーケーブルと負荷遮断エルボを使用することで、HVチャンバー内の「デッドフロント」環境と呼ばれる環境でスイッチングと絶縁を行うことが可能になり、すべての終端が完全に遮蔽され防水されます。^[2]

単相および三相のパッドマウント型変圧器は、安全で信頼性が高く、見た目にも美しい変圧器設計が求められる地下の産業用および住宅用配電システムで使用されます。密閉構造のため、パッドマウント型変圧器は防護柵のない公共エリアに設置できます。パッドマウント型変圧器は通常、道路の私道に設置され、住宅エリアの複数の世帯に電力を供給します。

従来のパッドマウント変圧器のほとんどはコンクリートの「パッド」上に固定されていますが、今日では、変圧器が「ポリパッド」ベース上にすでに取り付けられており、硬い地面に取り付けて接続し、電源を入れるだけの小型の単相設計も提供されています。

アメリカ規格協会/電気電子技術者協会(ANSI/IEEE)

• ANSI C57.12.00 – 液浸配電、電力、および調整用変圧器に関する標準一般要求事項
• ANSI C57.12.22 – 変圧器の規格 - パッドマウント、コンパートメント型、自己冷却型、高電圧ブッシング付き三相配電用変圧器、2500 kVA 以下: 高電圧、34,500Grd/19,920 ボルト以下、低電圧、480 ボルト以下 - 要件
• ANSI C57.12.26 (撤回) – 34,500 Grd/19,920 ボルト以下、2500 kVA 以下の分離型絶縁高電圧コネクタを使用するパッドマウント型コンパートメント型自己冷却型三相配電用変圧器の規格
• ANSI C57.12.28 – スイッチギアおよび変圧器、パッドマウント機器の規格 – 筐体の完全性

全米電気工業会（NEMA）規格

• NEMA TR 1-1993 (R2000) – 変圧器、レギュレータ、リアクタ、表 0-2 液浸電力変圧器の可聴音レベル。
• NEMA 260-1996 (2004) – 公共エリアに設置されるパッドマウント型スイッチギアおよび変圧器の安全ラベル
