9ボルト電池は、公称電圧9ボルトを供給する電気電池です。実際の電圧は、電池の化学組成によって7.2～9.6ボルトになります。さまざまなサイズと容量の電池が製造されています。非常に一般的なサイズはPP3（IECアルカリ6LR61）として知られており、初期のトランジスタラジオ用に導入されました。PP3は丸みを帯びた角を持つ直方体形状で、上部に2つの極性スナップコネクタがあります。このタイプは、煙探知機、ガス探知機、時計、おもちゃなどの家庭用を含む多くの用途で一般的に使用されています。[ 1 ]
9ボルトのPP3サイズの電池は、一般的に亜鉛炭素およびアルカリの一次化学、二硫化リチウム鉄および二酸化マンガンリチウム（CRV9 [ 2 ]と表記されることもある）の一次、ニッケルカドミウム（Ni-Cd）、ニッケル水素（Ni-MH）、リチウムイオンの充電式で入手可能です。かつて一般的だったこの形式の水銀電池は、毒性のため多くの国で禁止されています。[ 3 ]この形式の表記には、NEDA 1604およびIEC 6F22（亜鉛炭素用）またはMN1604 6LR61（アルカリ用）などがあります。化学に関係なく、サイズは一般的にPP3と表記されます。これは元々炭素亜鉛専用、または一部の国ではEまたはEブロックにのみ使用されていた表記です。[ 4 ]過去には、4.5、6、9ボルトの電圧とさまざまな容量のPP電池が製造されていました。より大型の9ボルトPP6、PP7、PP9はまだ入手可能です。その他の9ボルト電池サイズとして、A10とA29がいくつか入手可能です。[ 2 ]
ほとんどのPP3サイズのアルカリ電池は、個別の円筒形の1.5V LR61セル6個を包装紙で包んだものです 。[ 5 ]これらのセルはLR8D425 AAAAセルよりわずかに小さく、3.5mm短いにもかかわらず、一部の機器ではそれらの代わりに使用できます 。炭素亜鉛タイプは、乾燥を防ぐために耐湿性のある包装紙で包まれた6つの平らなセルを積み重ねて作られています。一次リチウムタイプは、3つのセルを直列にしたものです。[ 6 ]
9ボルト電池は、2007年に米国におけるアルカリ一次電池販売の4％を占め、 2008年にはスイスにおける一次電池販売の2％と二次（充電式）電池販売の2％を占めた。 [ 7 ] [ 8 ]
歴史的に、現在人気のPP3電池サイズは、もともと英国のEver Readyと米国のEvereadyによって製造されたパワーパック（PP）電池ファミリーの一員でした。同社によると、PP3電池は1956年に発売されました。 [ 9 ] 1940年代、1950年代、1960年代には、トランジスタラジオ電池、略してTR（古いB電池の機能を模倣することを意図したもの）として一般的に販売されていました。PP3電池は1959年にANSI規格に追加され、現在はANSI-1604Aとして知られています。[ 10 ]
PP11は、4つの端子を備えた2つの独立した4.5ボルト電池で構成されています。
現在製造されているのはPP1、PP3、PP6、PP7、PP8/2、PP9のサイズのみで、中でもPP3は非常に一般的です。現代のバッテリーは、初期のバージョンに比べて容量が大きく、内部抵抗が低くなっています。
1950年代半ば以前、真空管ラジオが使われていた時代には、真空管専用に設計された電池が使われていました。その一つに、9ボルトのグリッドバイアス電池、または（米国では）「C」電池と呼ばれるものがあり、1.5ボルトから9ボルトまでの様々な電圧に対応するタップが付いていました。
初期のトランジスタラジオやその他の機器には、適切な電圧の小型電池が必要でした。初期のトランジスタラジオには22 ± 1 / 2ボルトの電池が必要でした。トランジスタは理論的にはより低い電圧で動作しますが、 1954年に使用されていた点接触型トランジスタは、必要な周波数特性を得るためにコレクタ・ベース接合電圧（VCBO ）の限界に非常に近い電圧で動作させる必要がありました。しかし、適切な小型電池はすでに（真空管）補聴器向けに市販されていました。
PP3（物理的には6LR61および1604Aと同一）は、携帯型トランジスタラジオが普及した際に登場し、トランジスタ電池またはトランジスタラジオ電池と呼ばれた。[ 11 ] [ 12 ]

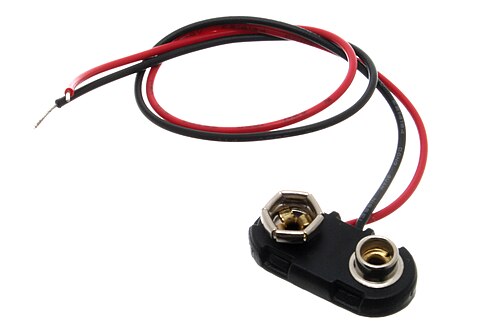

PP3 バッテリーは、片端にスナップ コネクタで両方の端子を備えています。小さい円形 (オス) 端子がプラスで、大きい六角形または八角形 (メス) 端子がマイナス接点です。バッテリーのコネクタは負荷デバイスのコネクタと同じで、小さい方が大きい方に接続されます。 [ 5 ]同じスナップ式コネクタは、PP シリーズの他のバッテリー タイプでも使用されています。バッテリーの極性は通常、機械的な接続が 1 つの構成でしかできないため、明らかです。
このタイプのコネクタの問題点は、端子が露出した2つの電池が接触してショートし、放電して発熱し、場合によっては火災につながる可能性があることです。[ 1 ] 9ボルト電池は使用するまでパッケージに入れておくと、偶発的な放電を防ぐのに役立ちます。[ 13 ]
多くの場合、「9ボルト」電池とは、トランジスタラジオで使われるPP3、IEC 6F22、NEDA 1604といったサイズの電池を指しますが、あまり一般的ではないものの、様々なサイズの9ボルト電池も存在します。
あらゆる種類の電池は、消費者向けと産業用グレードで製造されています。高価な産業用グレードの電池は、より高い電力対サイズ比、より低い自己放電による使用していないときの長寿命、より高い液漏れ耐性、そして例えば医療用オートクレーブ滅菌に伴う高温多湿に耐える能力を提供する化学物質を使用している場合があります。[ 14 ]
9ボルト電池のテストは、マルチメーターを使って2つの端子間の電圧を測定することで行えます。マルチメーターで測定した電圧値から、電池のおおよその充電状態を推定できます。
電池の正極と負極が十分に近ければ、9ボルト電池を舐めることで、電池に充電が残っているかどうかを簡単に確認できます。電池の電圧に応じて、舌にピリピリとした感覚が感じられます。舌を流れる電流が大きいほど、ピリピリとした感覚は強くなります。概ね安全ですが、人によってはピリピリとした感覚を不快に感じるかもしれません。[ 18 ]
リチウム9ボルト電池は、充電可能な高エネルギー密度電池です。PP3サイズでは、通常0.8～1.2Ahの定格容量を持ち （例えば、あるタイプでは5.4V@23°Cで900オームで1.2Ah以上）、[ 19 ]アルカリ電池の約2倍の容量です。一部のメーカーは、エネルギー密度がアルカリ電池の5倍になると主張しています。[ 19 ]リチウム9ボルト電池の一般的な用途は、煙探知機と一酸化炭素探知機です。[ 6 ]
