NATO EPVATテスト

NATO EPVAT試験は、銃器弾薬の安全性と品質を管理するために世界中で使用されている、認められた3つの手順の1つです。

これに加えて、国際常設委員会(CIP) クラスの手順とスポーツ武器弾薬製造協会(SAAMI) クラスの手順もあります。

EPVAT試験はNATOの非機密文書、より正確にはAC/225陸軍兵器グループ（NAAG）によって記述されている。^{[ 1 ]} 2020年11月にNATO標準化協定STANAG 4823および連合技術出版物97（AEP-97）として承認された。^{[ 2 ]}

EPVATは「Electronic Pressure, Velocity and Action Time」（フランス語：Pression électronique, vitesse et durée d'action）の略です。ここでいうアクションタイムとは、雷管の点火から弾丸が銃身から発射されるまでの（短い）時間を指します。これは、最先端の計測機器とコンピューターを用いて弾薬を試験するための包括的な手順です。この手順自体は、NATO文書AC/225（Com. III/SC.1）D/200で初めて記述されました。

使用者の安全のみを目的とするCIP手順とは異なり、NATOの弾薬試験手順には、意図された用途に関連した包括的な機能品質試験も含まれる。つまり、兵士の安全だけでなく、敵を無力化する能力も考慮される。その結果、NATOによるすべての弾薬発注において、安全性と機能性の両面に関する完全な受入承認が、NATOと該当する弾薬メーカーによって、相反する形で実施されることになる。

このため、NATOの専門家は基準カートリッジシステムを使用して、非常に正確で議論の余地のないプロトコルを定義しました。^{[ 1 ] [ 3 ] [ 4 ]}

民間機関であるCIPとSAAMIはNATOほど包括的な試験手順を採用していませんが、NATOの試験センターは軍事用途で使用される口径がごく少数であるという利点があります。CIPとSAAMIの試験施設は、数百種類もの異なる口径を試験できる能力が必要であり、そのためには多くの異なる試験用銃身などが必要となります。

このシステムでは、弾薬メーカーはNATOと緊密に協力して、非常に高品質で、今後数年間に各軍に納入されるべき弾薬を代表すると考えられる弾薬のバッチ（「ロット」とも呼ばれる）を確保しています。このバッチは、承認されたNATO試験センターで保管され、関係するメーカーに配布されます。新しいバッチ（ロット）が納入されると、20個の基準カートリッジが発射され、現地の装備と現在の気象条件でどのように動作するかを確認します。次に、結果はNATOが保管している基準値と比較され、補正値（デルタ値）が計算されます。その後、現在のバッチ（ロット）の弾薬のサンプルが発射され、測定値に補正値が適用され、基準値自体に「匹敵する」結果が得られます。^{[ 5 ]}

この試験は、通常の21 ℃（70 °F）の条件下で実施されるが、特殊な冷却装置やオーブンを使用して試験対象の弾薬を適切な湿度と温度に冷却または加熱することにより、極地の-54 ℃（-65 °F）または砂漠の52 ℃（126 °F）の高温条件をシミュレートすることによっても実施される。^{[ 4 ] [ 6 ]}

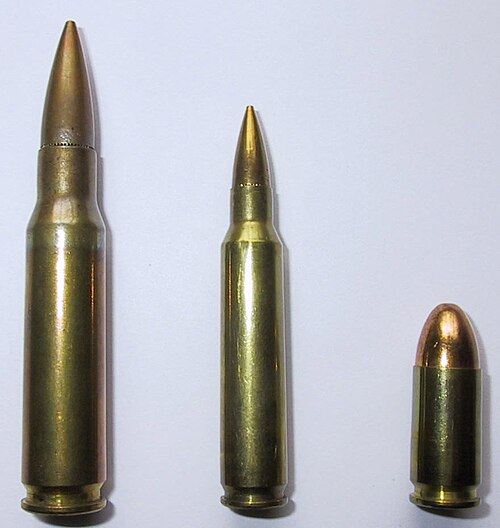

NATO口径の小火器弾薬の最低限の証明と性能要件は、STANAGで以下のように規定されています。^{[ 7 ]}

• 5.56  mm。STANAG 4172およびNATO検定検査マニュアルAC/225（LG/3-SG/1）D/8。^{[ 8 ]}
• 7.62  mm。STANAG 2310およびNATO検定検査マニュアルAC/225（LG/3-SG/1）D/9。
• 9  mm。STANAG 4090 および NATO 試験および検査マニュアル AC/225 (P111-SP1) D/170(REV)。
• 12.7  mm。STANAG 4383およびNATO試験検査マニュアルAC/225（LG/3-SG/1）D/11。

圧力の急激な変化の影響を受けやすいと考えられる各武器および部品（例えば、銃身、尾栓、ボルトなど）は、補正された最低25%の過圧で1発の空弾を発射し、補正された最低25%の過圧で1発の油を塗布した弾を発射してテストされます。25%の過圧とは、使用圧力（P _max）を25%超えることを意味します。使用圧力は、21 ℃（70 °F）の温度で使用カートリッジによって発生する平均圧力として定義されます。このような高圧試験は、武器と弾薬の両方を21 ℃（70 °F）の周囲温度に調整した状態で実施されます。

各武器は、以下の表に従って最小補正平均チャンバー圧力を生成する弾薬ロットから個別にテストされます。^{[ 1 ]}

英国国防省が定めた上記の 9 mm および 12.7 mm 弾薬の耐圧要件は、民間用同等品である9 mm パラベラム(CIP P_最大定格 235 MPA / (34,083 psi) および.50 ブローニング(CIP P_最大定格 370 MPA / (53,663 psi) 弾薬の現行 (2008 年) CIP 耐圧要件法よりも高い。^{[ 13 ] [ 14 ]} 9×19mm NATO 弾および 12.7×99mm NATO 弾は過圧弾薬とみなすことができる。

民間の CIP 試験手順とは異なり、NATO の EPVAT 試験手順では、「NATO チャンバーリング」（9×19mm を除く）に対して、圧力センサーまたはトランスデューサーを薬莢口の前に取り付ける必要があります。この取り付け位置の利点は、トランスデューサーを取り付けるために薬莢に穴を開ける必要がないことです。発射前に穴を開けるのは常に時間のかかる作業です (弾薬製造プロセスでは、迅速な品質管理と生産へのフィードバックが不可欠です)。この取り付けの欠点は、圧力が穴を開けた薬莢よりもはるかに速く上昇することです。これにより、圧力センサーの高周波振動 ( Kistler 6215 トランスデューサーの場合、約 200 kHz ) が発生し、電子フィルタリングが必要になりますが、フィルタリングはピークが見つかる低次高調波にも影響し、測定にわずかな誤差が生じるという欠点があります。このわずかな誤差は必ずしも十分に理解されているとは限らず、フィルタの次数、カットオフ周波数、種類 (ベッセルまたはバターワース) について大きな議論が生じています。^{[ 15 ]}

NATO EPVATはSAAMIやCIPとは技術的に異なる耐圧試験基準を使用しているため、EPVATの圧力はSAAMIやCIPの圧力と直接比較することはできません。^{[ 16 ] [ 17 ]}
