Nローカライザー^[3]は、コンピュータ断層撮影（CT）^{[4] 、}磁気共鳴画像（MRI）^{[5]、または陽電子放出断層撮影（PET）[6]}によって得られた断層画像を使用して、定位手術または放射線手術の誘導を可能にする装置である。N^{ローカライザー}は、2本の垂直ロッドにまたがってN字型を形成する対角ロッドで構成され（図1）、断層画像面が対角ロッドと交差する点を計算することができる。定位装置に3つのNローカライザーを取り付けると、断層画像面が3本の対角ロッドと交差する3つの点を計算することができる（図2）。これらの点により、定位フレームに対する断層画像面の空間方向が決定される。^[7]

Nローカライザーは、ブラウン・ロバーツ・ウェルズ（BRW）^[8] 、ケリー・ゴーアス^[9]、レクセル^[10] 、コスマン・ロバーツ・ウェルズ（CRW）^[11] 、マイクロマールETM03B、FiMe-BlueFrame、マコム、アデオール・ツェッペリン^[12]の定位放射線治療フレームおよびガンマナイフ放射線手術システムと統合されています。^[13]

Nローカライザーの代替として、2本の対角ロッドがV字型を形成し、3本目の垂直ロッドが2本の対角ロッドの中間に位置する3本のロッドで構成されるシュトゥルム・パスティア・ローカライザーがある（図3）。 ^[14]シュトゥルム・パスティア・ローカライザーは、リーヒャート・ムンディンガーおよびザモラノ・デュジョヴニー定位フレームと統合されている。^[15]

Nローカライザーと比較すると、シュトゥルム・パスティア・ローカライザーは精度が低く、定位フレームに対する断層画像平面の空間方向を決定するために、より複雑な計算が必要になります。^[16]断層画像のピクセルサイズの指定を必要としないNローカライザーとは対照的に、^[17]シュトゥルム・パスティア・ローカライザーでは、ピクセルサイズの正確な指定が必要です。^[18]

Nローカライザー^[19]とシュトゥルム・パスティアローカライザー^[20]の導入から40年後に行われた研究では、両方のローカライザーの精度を向上させる計算技術が明らかになりました。

•

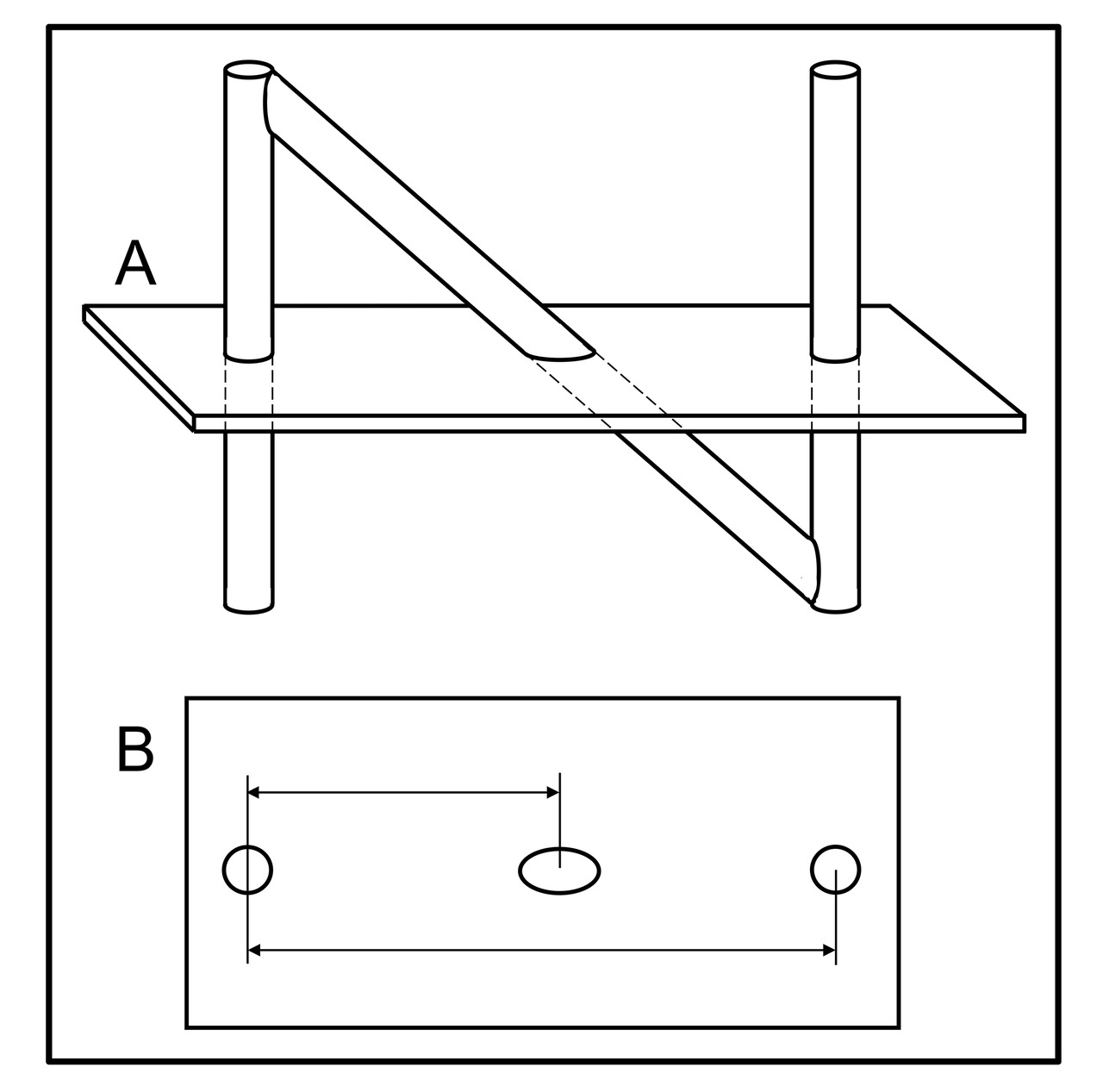

  図 1. N ローカライザーと断層画像平面との交差の図。(A) N ローカライザーの側面図。断層画像平面は、2 本の垂直ロッドと 1 本の対角ロッドと交差します。(B)断層画像。断層画像平面と N ローカライザーの交差により、2 つの基準円と 1 つの基準楕円が作成されます。楕円と 2 つの円の相対間隔は、断層画像平面が対角ロッドと交差する高さによって異なります。
•

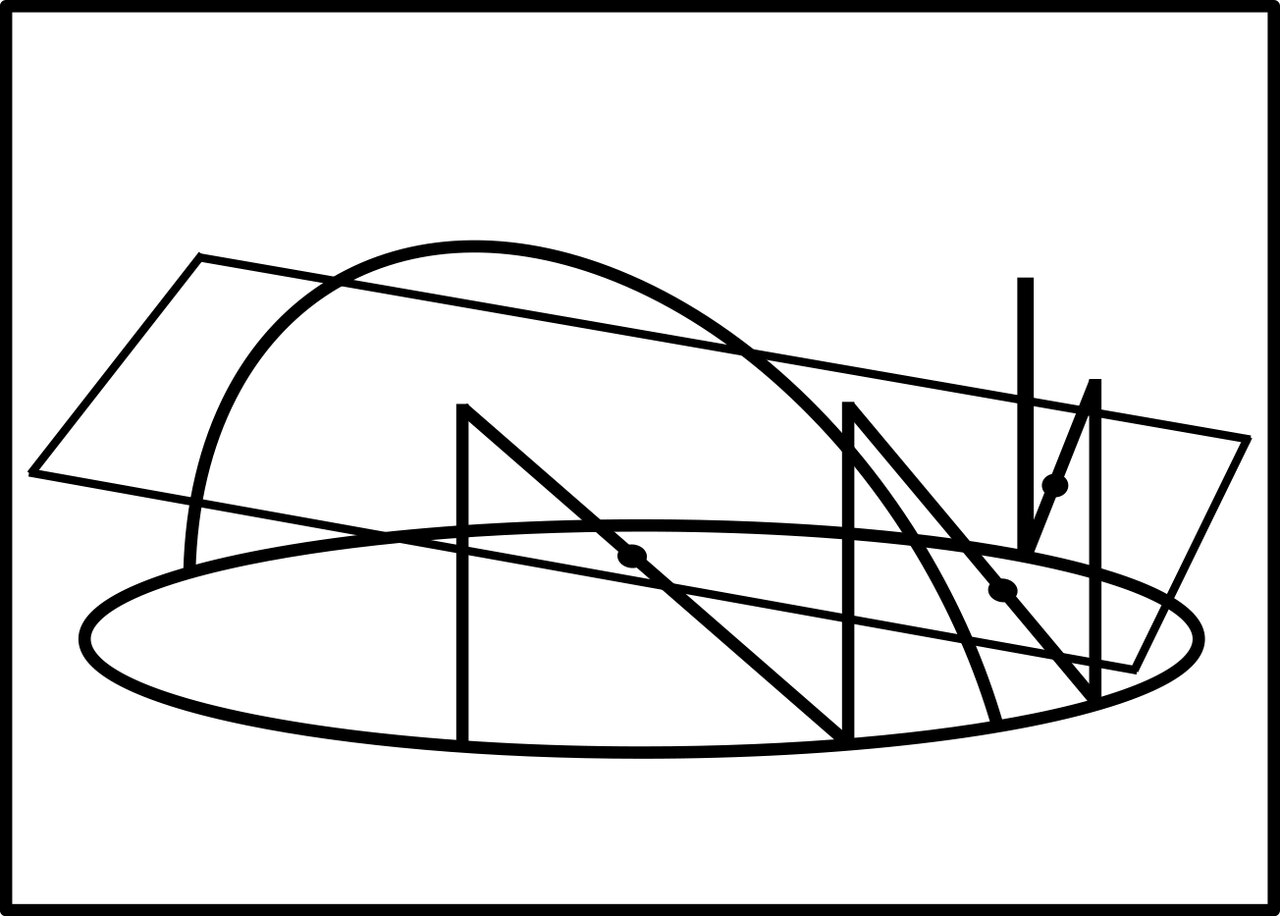

  図 2. 3 つの N ローカライザーとそれらの断層画像平面との交差の描写。四辺形は断層画像平面を表します。楕円とアーチは定位装置を表します。楕円に付いている垂直線と対角線は 3 つの N ローカライザーを表します。断層画像平面が対角ロッドと交差する 3 つの点は点で示されています。これらの交差点は、定位フレームに対する断層画像平面の空間方向を決定します。
•

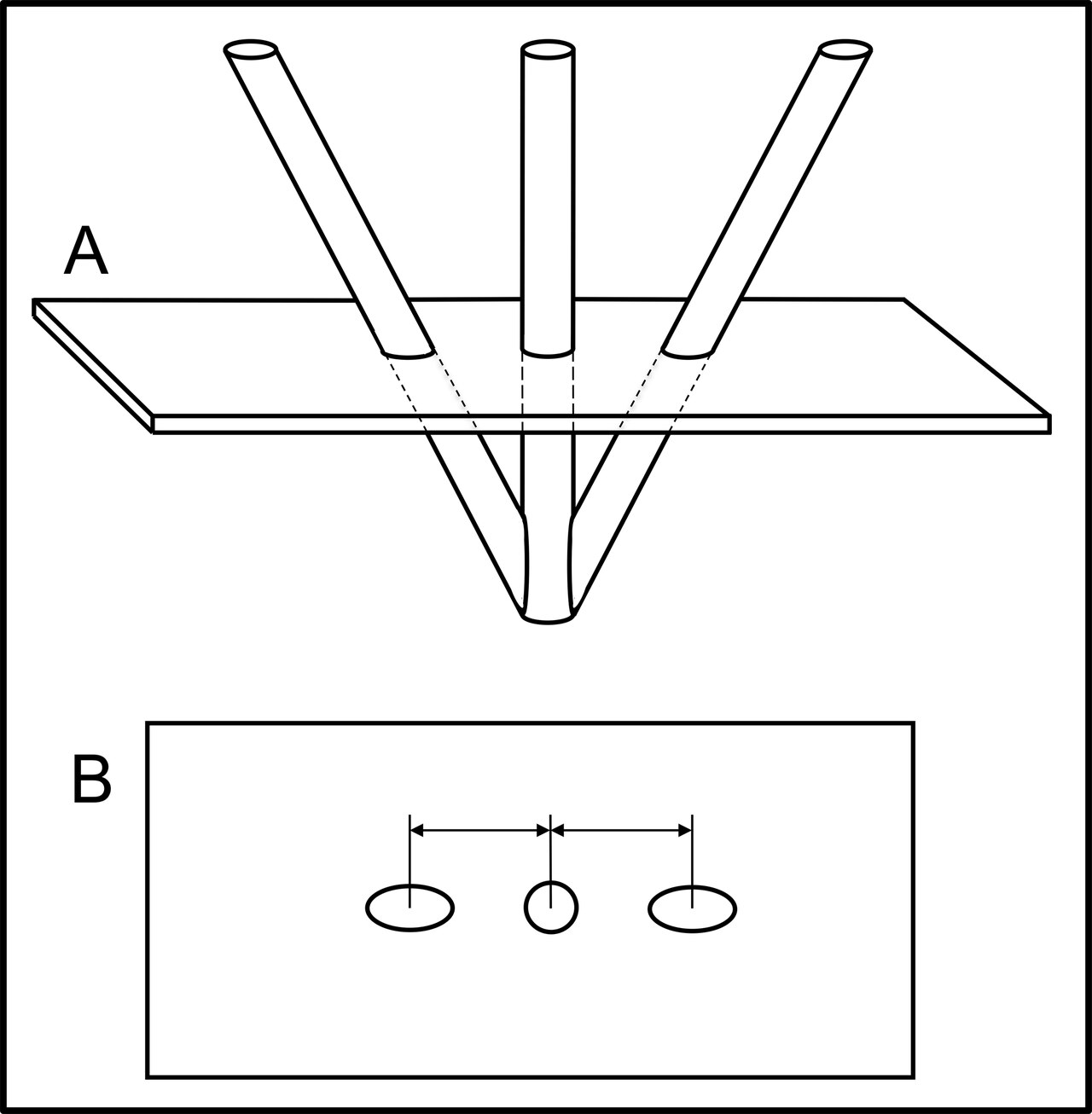

  図 3. Sturm-Pastyr ローカライザーと断層画像平面との交差の描写。(A) Sturm-Pastyr ローカライザーの側面図。断層画像平面は、2 本の対角ロッドと 1 本の垂直ロッドと交差します。(B)断層画像。断層画像平面と Sturm-Pastyr ローカライザーの交差により、2 つの基準楕円と 1 つの基準円が作成されます。円と 2 つの楕円の相対間隔は、断層画像平面が垂直ロッドと交差する高さによって異なります。

• Saleh, H; Kassas, B (2014)。「頭蓋治療用定位フレームの開発」。Benedict, SH; Schlesinger, DJ; Goetsche, SJ; Kavanagh, BD (編)。定位放射線手術および定位体部放射線治療。ボカラトン: CRC プレス。pp. 156–159。doi :10.1201/b16776。ISBN 978-1-4398-4198-3. S2CID  58555632。
