| ミサイルマスター | |
|---|---|
| カリフォルニア州イリノイ州マサチューセッツ州メリーランド州ミシガン州ニュージャージー州(2)ニューヨーク州ペンシルベニア州ワシントン州 | |

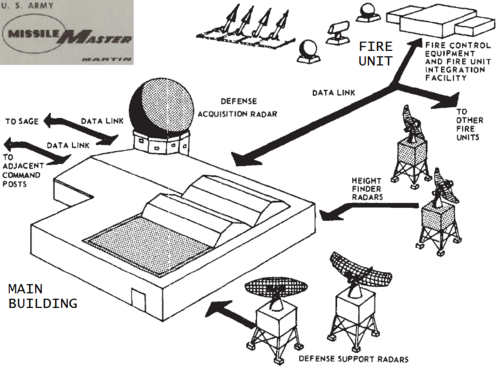

 ミサイルマスターは、コンピュータシステムを備えたメインの建物と、最大24基のナイキ・ハーキュリーズADミサイル砲台（この図では1基）の指揮統制を行うローカルレーダー（この図では5基）を備えた複合施設でした。 [1] 核シェルターの盛り上がった屋根の部分には、下にある電子機器から熱気を集めるHVAC機器が設置されており、陰影のついた屋根の部分は対空作戦センター（AAOC）の内部の場所を示しています。 | |
| タイプ | 軍事施設 |
ミサイルマスター[2]は、アメリカ陸軍の 地対空ミサイル管制施設であった。[1] [3] [4] [5]ナイキ計画のミサイルを 管制した。事実上すべてのミサイルマスターには、マーティンAN/FSG-1対空防衛システム[6]を収容するバンカーがあり、さらに「AN /FPS-33防衛捕捉レーダー（DAR）または同様のレーダー、2つの高度測定レーダー」、敵味方識別 二次レーダー[7]（AN/TPX-19レーダーインタロゲーターなど）のための追加構造物もあった。これらのレーダーは、遠隔地のナイキ射撃部隊からの自動データリンク（ADL）とともに、AN/FSG-1追跡サブシステムにデータを提供
立地
ミサイルマスターレーダーと管制バンカーは通常同じ場所に設置されていた。時にはアーリントンハイツ陸軍基地のような米空軍レーダー基地と同じ場所に設置されることもあった。[9] [3]逆に、フォートマッカーサー指揮センターはサンペドロヒル空軍基地から約3マイル（4.8 km）離れたレーダーを使用していた。キャンプペドリックタウン陸軍防空基地は後に再構成され[いつ？ ] 15マイル（24 km）離れたギブスボロ空軍基地[10]のレーダーデータを使用するようになった。 [11]
核シェルター
ミサイルマスターの2階建ての放射性降下物と爆風に耐える「メインビル」には、AN/FSG-1の乗組員コンソールが「ブルールーム」（階層型対空作戦センター、AAOC）に設置されていた。[2] [12] [13]バンカーには、除染シャワー付きのエントランスルーム、[6]指揮官のオフィス、AN/FSG-1コンピューター（ラック/ボックスの列）、ストレージ、ADL、その他のシステム機器用の個別の部屋、HVACおよびその他のサポートシステム用のユーティリティルーム、[12]およびAAOCの下にある除染水貯蔵室もあった。「私たちのレーダーは地上に維持する必要があります。それが機能しなくなったら、私たちはいずれにせよ廃業することになります」（ロバート・A・ヒューイット准将）ため、AN/FSG-1には、より安価でより脆弱な部分的に露出したバンカーが受け入れられた。「自律運用」により、核攻撃を生き延びた遠隔ミサイル砲台は、AADCPの入力なしで発射することができた。[14] [13]
工事
ミサイルマスターの設置には約18か月かかり[15]、AN/FSG-1と射撃管制システム間のADLインターフェースを提供するために、各Nike射撃部隊にAN/TSQ-8射撃部隊統合施設（FUIF）を設置する必要がありました。[具体的に記載] ハイランド陸軍防空施設は既存のSAGEレーダー基地で完成し、新しい機器に約200万ドル、構造物（170フィート×90フィート（52メートル×27メートル）のバンカー、電力[説明が必要]建物[16]、および4つのレーダー塔[4]）に約200万ドルの費用がかかりました（新しいレーダー基地のミサイルマスターは900万ドルでした）。[17]追加の設備と施設には、 発電機の燃料用のタンク、飲料水と除染水の貯蔵、[18]電話線などが含まれていました。マーティン社のAN/FSG-1下請け業者に加えて、工兵隊は施設の構造のために地元の建設請負業者を雇いました。たとえば、フォートヒースではカークランド建設[19] 、オークデール陸軍基地ではラストエンジニアリング[20] [21]です（工兵隊は「ベースライン標準図面」から各サイトに合わせてバンカーを調整しました）。[16] 各ミサイルマスターには合計200人の人員がおり、AN/FSG-1、レーダー、その他のシステムのメンテナンスは、10〜15人の兵士からなる陸軍の「信号ミサイルマスターサポート分遣隊」[17]によって提供されました。[22]真空管AN/FSG-1コンピューターはすべて、ナイキ計画 の終了前に交換されました。
閉鎖
| 外観イメージ | |
|---|---|
 フォートミードビル | |
| 2008年に空になったハイランドのバンカー | |
| バンカーフロアプラン | |
| アーリントンハイツ AI バンカー | |
| 1961年アーリントンハイツサイト（レーダー5台） | |
| フォートマッカーサーバンカー | |
| オークデール複合施設のスケッチ |
1973年7月1日時点で、陸軍防空指揮所（AADCP）には5つのミサイルマスター（CA、IL、MD、NJ、WA、フォートロートンのBIRDIEを除く全所にAN/TSQ-51 CCCSを搭載）[23] : C-24が 存在していたが、これは陸軍が1974年2月4日にプロジェクト・ナイキの終了を発表する前のことである。[24]キャンプ・ペドリックタウンの敷地は1998年にセイラム歴史保存局によって史跡に指定され、[25]セルフリッジの敷地に関する文書はHistorical American Engineering Recordに登録されている。[12] 1999年には中西部の米陸軍 ミサイル駐屯地を舞台にしたロマンチックコメディが『ミサイルマスター』というタイトルでペーパーバックとして出版された。 [26]
