マイクロタイルは、クリスティデジタル社が設計、開発、販売していたモジュラーリアプロジェクションキューブユニットです。このシステムはビルディングブロック構造のため、画面全体の面積と形状を柔軟に構成できます。これにより、従来のシンプルな長方形のディスプレイだけでなく、より複雑な非標準形状のディスプレイも実現できます。
MicroTile ユニットには、隣に別のユニットがあるかどうかを検出するセンサーが搭載されており、ディスプレイ コントローラーはタイルのレイアウトと、画面領域全体に表示されるビデオ画像のサイズと拡大率を自動的に決定できます。
打ち上げ
このシステムは発売までに2年間開発されました。[2] 2009年11月11日にニューヨークで開催されたSEGDカンファレンスで初めて発表されました。[3]公式発表イベントは2009年12月9日にニューヨークのマンハッタンにあるTouchナイトクラブで開催されました。[4]
ヨーロッパでの発売は2010年2月2日〜4日にアムステルダムで開催されたISEトレードショーで行われた。[5]
このシステムは北米とヨーロッパに続いて、2010年4月22日に日本で開始され、[6]その後数か月以内にアジア全域に展開されました。
システム設計
このシステムは、2005年にクリスティーデジタルのボブ・ラシュビー（CTO）とマイク・パーキンス（シニアプロダクト開発者）が出張中に東京のホテルのバーで議論しているときに発明されました。[7]
色再現と解像度
このシステムは、色域に関してNTSC仕様を115%上回る能力があります。LEDライトエンジンは飽和色出力を持つため、画像は、同じルーメン出力を持つ同様のランプベースのプロジェクターよりも約25%明るく見えます。これはヘルムホルツ・コールラウシュ効果によるものです。[8]マイク・パーキンスによると、この効果の主観的な効果は、マイクロタイルからのより純粋な色は、よりパンチが効いていて、より鮮やかで、より魅力的であるということです。[9]
各タイルは 16 インチ × 12 インチ (408 mm × 306 mm) で、ネイティブ解像度は 720 × 540、ピクセル ピッチは 0.57 mm です。ディスプレイの合計解像度は、各タイルのネイティブ解像度の合計が最大になります。入力解像度が低い場合は、表示領域を埋めるために自動的にアップスケールされ、表示される画像のピクセル ピッチが効果的に増加します。
自己構成
各タイルはマイクロプロセッサ制御を備えており、隣接するタイルと通信して、ディスプレイ内のすべてのタイルの色と明るさを自動調整してバランスをとります。[10]電子制御ユニット（ECU）は各タイルと通信して各タイルの位置の内部マップを作成し、ビデオ入力をディスプレイ全体に拡大縮小します。これにより、ディスプレイを手動で調整する必要がなくなります。
メンテナンス
ディスプレイ内の MicroTile ユニットのメンテナンスも、設計上の主要な考慮事項です。メンテナンスは前面から行われ、ライト エンジンを含むすべての主要コンポーネントは 15 分以内に交換できます。これは、ディスプレイの残りの部分をシャットダウンしたり分解したりすることなく実行できます。LED 光源の寿命は、50% の明るさで 65,000 時間と評価されています。これは、システムを 7 年間連続稼働させた場合と同等です。[11]
技術的な詳細
プロジェクターエンジン
プロジェクターのライトエンジンは、Luminus Devices社のPhatLight LEDチップセット[12]をベースにしており、TI DLP デジタルマイクロミラーデバイスを使用しています。短焦点レンズの背面は、取り外し可能なタイルスクリーンに画像を投影します。
キャビネットデザイン

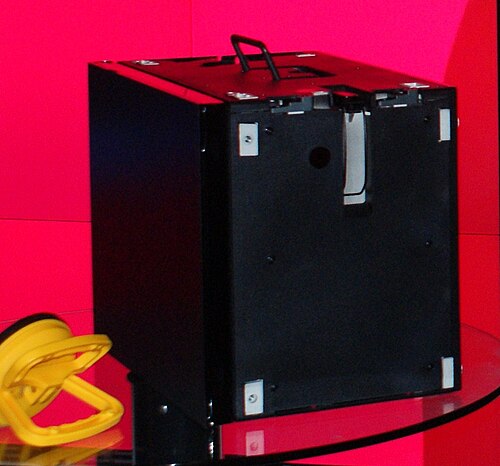

奥行き 10.2 インチ (260 mm) のタイル シャーシには精密なフィッティングが装備されており、タイルを水平方向と垂直方向の両方で並べて結合できるため、さまざまな形状とサイズのディスプレイを構築できます。スクリーンはマット仕上げのポリカーボネート素材で、タイル キャビネットの前面に磁気で固定される金属フレームに取り付けられています。フレームは、スクリーン アレイ内の各タイル間の継ぎ目が画像で見える程度に最小限に抑えられるように設計されています。電源および信号コネクタはキャビネットの背面にあり、一度取り付ければ、調整やメンテナンスのために背面パネルにアクセスする必要はなくなります。すべての機械的メンテナンスはユニットの前面から実行され、磁気で固定されたスクリーンを吸盤グリップ ツールを使用して取り外すことでアクセスできます。
ビデオ入力と制御
システムへのビデオ入力は、電子制御ユニット (ECU) のDVIコネクタを介して行われ、最大WUXGA (1920 × 1200) のビデオ モードを受け入れることができます。これは通常、ビデオ出力として DVI インターフェイスを備えたビデオ プロセッサまたはメディア プレーヤーから供給されます。ECU は、カスタマイズされたバージョンのDisplayPortインターフェイスを使用して、デイジー チェーンまたはリング ネットワークで MicroTiles にも接続されます。
DisplayPort リンクは、ビデオ情報を伝送するだけでなく、タイルと ECU 間の双方向の制御および監視信号も伝送します。ECU は、光出力と色制御の自動調整を実行し、表示される画像がタイルの配列全体で均一になるようにします。MicroTiles ディスプレイは、複数の ECU を使用して、高解像度の画像を大規模な配列に表示できます。この場合、1 つの ECU がマスターになるように調停し、デバイス制御の役割を引き受けます。他のスレーブ ECU は、画像信号処理にのみ使用されます。
MicroTiles ディスプレイ システムは、標準の長方形アスペクト比の形状と解像度に準拠しない形状とサイズで構成でき、WUXGA ビデオ モードのピクセル数 (約 230 万) は、1 つの ECU が MicroTiles ディスプレイに表示できる最大値に近くなります。これにより、ネイティブ 0.57 mm ピクセル ピッチ (最大 6 つのタイル) で、より小さなタイル アレイに解像度を表示できます。アレイが大きいほど、システムに ECU を追加する必要があり、追加の ECU を駆動するには複数のメディア プレーヤー出力が必要になります。最高品質のネイティブ解像度のディスプレイが必要ない場合は、ECU への低解像度のビデオ入力がディスプレイ全体に拡大縮小されます。
キャビネットの上部、下部、側面に内蔵されたセンサーにより、ECU は各タイルと通信して隣接するタイルを検出し、アレイ レイアウトを自動的にマッピングできます。次に、ECU は各タイルにビデオ入力のどの部分を表示するかを指示し、画像全体が正しく形成され、ディスプレイ全体に拡大縮小されます。
ECU は各タイルの LED 光源の光出力を監視し、各タイルの色と明るさを自動的に調整して、アレイ全体で画像が均一になるようにします。
使用例
製品の発売以来、このシステムは一般公開されているいくつかの設備で使用されています。
- 2010年1月、米国の番組「ザ・コルベア・リポート」の再設計されたテレビには、司会者の後ろに4つの斜めの垂直のマイクロタイルの列と、床の周りに3つの水平ディスプレイが含まれていました。[13] [14]
- NASCAR殿堂は2010年5月にノースカロライナ州シャーロットにオープンし、グレートホールの屋根から252枚のマイクロタイル（14フィート×18フィートの「ファンビルボード」）で構成された大規模なディスプレイが設置されました。[15]
- ウォータールー大学ストラットフォードキャンパスのクリスティーマイクロタイル壁は3階建ての高さで、150個のマイクロタイルで構成されています。[16]
