マンリッヒャー M1901

マンリッヒャー M1901
タイプ	半自動拳銃
原産地	オーストリア＝ハンガリー
サービス履歴
使用者	ユーザーを見る
戦争	第一次世界大戦
生産履歴
デザイナー	フェルディナント・マンリッヒャー
メーカー	WG
生産	1901–1903
建造数	4,000
バリエーション	マンリッヒャー M1905
仕様
カートリッジ	7.63mm マンリッヒャー
アクション	遅れた反動
銃口速度	1070 フィート/秒 (326 メートル/秒)
給餌システム	8発の弾丸をマガジンに装填する
観光スポット	アイアンサイト

M1901マンリッヒャー自動装填式半自動拳銃は、初期の半自動拳銃の設計でした。^[1]コブレンツのドイツ連邦軍防衛技術博物館には、この標本が1つ収蔵されています。

このピストルは、これまでに設計された最もシンプルなブローバック式 半自動拳銃の 1 つです。ロック機構は、基本的に基本的なシングルアクションリボルバーのものです。理論的には、銃尾の開きを遅くする傾向がある遅延カムがあるため、技術的には「ヘジテーション」ロックとして記載されていますが、実際にはロックされていないピストルとして機能します。^{[説明が必要] [1]}

シュタイアー工場の記録によれば、1898年に特許を取得したこの武器は、もともと「モデル1900」として導入され、特殊な8mmカートリッジを使用していました。

1901 年に商業的に導入されたとき、この弾薬はオーストリアでは「7.63 mm マンリッヒャー」、ドイツでは「7.65 mmマンリッヒャー」と指定され (注: 7.65 mm ボルチャートに類似した別の 7.65 mm マンリンッヒャー弾薬 M.1903 もあります)、米国では「7.65 x 21 mm」と説明されている特殊なストレートケース カートリッジ用に設計されました。マンリッヒャーの「ストレート サイド」カートリッジは、実際には抽出を容易にするためにストレート テーパーが付いています。

このピストルの薬莢は、第二次世界大戦が始まるまでヨーロッパで製造されていました。薬莢の弾丸の重量は約 85 グレイン (5.5 g) で、鋼鉄製または銅ニッケル製のジャケットが付けられています。火薬の充填量は使用する火薬の種類によって異なり、ヨーロッパの標準は DWM 標準火薬で約 3.5 グレイン (227 mg) で、銃口速度はおよそ 1070 フィート/秒 (326 m/秒) になります。

これはブローバックアクションで使用するにはかなり強力なカートリッジですが、ピストルの設計自体は非常に頑丈であるため、長年にわたって非常に信頼性が高い傾向があります。

この設計では、発射室はレシーバー本体の一部です。固定マガジンはグリップ内に収納されており、オープンアクションの上部からストリッパークリップで装填されます。非常にシンプルなロック機構が採用されているため、このピストルは、このタイプの武器としては最小限の大きさです。^[1]

このピストルの可動式ブリーチブロックは、固定式レシーバー/バレルの下から前方に伸びる 2 本のレールを備えたスライドとして設計されており、クロス ビームによって接続されています。クロス ビームも単一のブリーチブロックの鍛造品の一部です。バレルはレシーバーのチャンバー セクションにねじ込まれ、フロント サイトの上部リブがバレルの鍛造品の一部になっています。

螺旋状の反動バネは、銃身の真下、レシーバーの平行ガイドとブリーチブロックのレールの間に水平に配置されています。このバネの図解は、Mannlicher Rifles and Pistols、Smith、1947 年の 216 ページの図に示されています。ピストルが発射されると、ブリーチブロックが後方に移動し、スライド レールがレシーバー ガイド内を後方に移動しますが、前端のクロス ビームが反動バネをフレームに対して圧縮する役割を果たします。

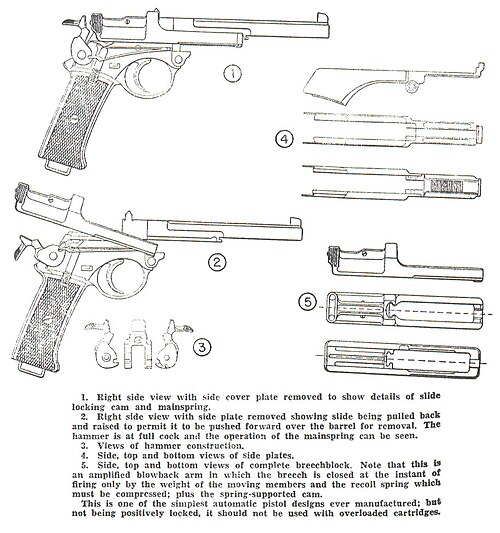

ロック機構はフレームの左側に組み込まれており、前端で巻き付けられ、反動スプリングのカバーとしても機能する、珍しいデザインの取り外し可能なサイドカバーハウジングで覆われています。このカバーのイラストは、同じ作品の218ページの下の図に示されています。 ^[2]このカバーはフレームの前面に取り付けられ、トリガーガードの前方にあるスプリングキャッチによって保持されます。

トリガーはフレームの左側でトリガー バーに接続されており、トリガーを引くとトリガー バーが後方に移動し、シアー テールを押します。シアー テールは、トリガー スプリングとシアー スプリングの両方の役割を果たす V スプリングによって制御されます。シアー ノーズはハンマーの左フォーク (外部) のノッチに噛み合い、自動拳銃では非常に珍しいスムーズなトリガー プルを実現します。

サイドカバーハウジングの右側部分の下のフレームには、重いV字型スプリングであるメインスプリングが取り付けられています。その大きいアーム（下側）は、シアーによって解放されるとハンマーの右フォークのノッチに噛み合ってハンマーを前方に押します。その小さいアーム（上側）は、アクションが閉じているときにブリーチブロックスライドの下面のスロットに噛み合うカムを上方に継続的に押し上げます。^[1]

ピストルに弾を装填するには、銃身の両側にある鋸歯状のグリップ面をつかみ、まっすぐ後方に引く。弾倉のフォロワーが上昇して弾薬を開いたままにし、スライドの前端にあるクロスビームが反動スプリングを圧縮する。装填されたストリッパークリップが銃身の正面にあるクリップガイドに挿入され、弾薬がマガジンに引き抜かれ、フォロワーの下のスプリングが圧縮される。このプロセスの図解は、前述の作品の214ページの図に示されている。マガジンの上部にあるスプリングリップは、弾薬を保持する役割を果たす。フレームの右側にあるカムは、メインスプリングの小さなアームによって押し上げられ、カムを銃身のスライドの下面にあるスロットに押し込み、弾薬を開いたままにする。^[1]

このカムホールドオープンにより、クリップを取り外してもピストルは閉じません。ただし、ブリーチブロックを少し引くと、カムを乗り越え、解放すると反動スプリングによってアクションが閉じます。

ブリーチブロックが前進すると、ブロックの上部に取り付けられた抽出器が、薬莢が装填されたときに薬莢の抽出溝にカチッとはまります。^[1]

トリガーバーにリンクされたトリガーの動きにより、シアーがハンマーノッチから解放されます。圧縮されたメインスプリングのアームがハンマーノッチを押し、ハンマーを軸上で回転させて撃針を叩き、薬莢を発射します。

ブリーチブロックは、発射の瞬間に後退を開始し、エキストラクターの助けを借りて空の薬莢を運びます。空の薬莢は、マガジンの後ろにあるバーであるエジェクターに強く押し付けられます。ブリーチブロックの下側には、エジェクターの上を移動するためのスロットがあります。

ハンマー上を移動するスライドの反動により、ハンマーが軸を中心に回転し、左側のハンマーフォークのノッチにシアが固定されます。

マガジンスプリングは次の薬莢を押し上げ、反動ストロークの頂点で反動スプリングが作用してブリーチブロックの方向を逆転させ、新しい薬莢を装填する。トリガー圧力が解放されるまで、次の発射は不可能である。^[1]

このピストルのユニークな特徴は、アンロード装置です。ブリーチブロックを開いた状態で、グリップパネル上部の右側にある鋸歯状のレバーを引き下げると、マガジン内のカートリッジを保持しているリップが引き出され、マガジンスプリングによってプラットフォームが上昇し、すべてのカートリッジがマガジンから押し出されます。

マンリッヒャー M1894の不評の後、外見はモーゼル C96に似た、より従来的なマンリッヒャー M1896 が登場した。M1896 は引き金の前に 6 発または 7 発の弾倉を固定していた。しかし、この設計で生産されたもののほとんどは、同じ位置に取り外し可能な 6 発マガジンを使用する改良版の M1897/01 であった。M1896 と M1897/01 は両方とも 7.65×25mm マンリッヒャー弾を使用するもので、両方ともストリッパー クリップを使用して上から給弾できた。M1896 と M1897/01 は 1,000 丁未満が製造され、取り外し可能なショルダー ストック モデル、カービン バージョン、スイス軍によってテストされた試作モデルなど、いくつかのバリエーションがあった。

マンリッヒャーM1898は完全に再設計されたもので、弾倉が後のM1901の位置に後退し、8発の弾倉から装填できるようになった。M1899はフレームの左側に大きな安全レバーが取り付けられていた。この装飾された拳銃はドイツ皇帝ヴィルヘルム1世やオスマン帝国のスルタン、アブドゥルハミト2世に献上されたが、M1898とM1899の生産数は350丁にも満たなかった。その後、設計は改良され、スライドにハンマーをブロックする安全装置と、分解しやすい便利なレバーロックを備えたM1901となった。^[3]

•  アルゼンチン：「Modelo 1905」として。 ^{[4] [5]}
•  オーストリア＝ハンガリー帝国: オーストリア＝ハンガリー帝国軍の多くの将校が個人的に購入したが、1904年から1905年にかけての試験の後、正式には拒否された。
